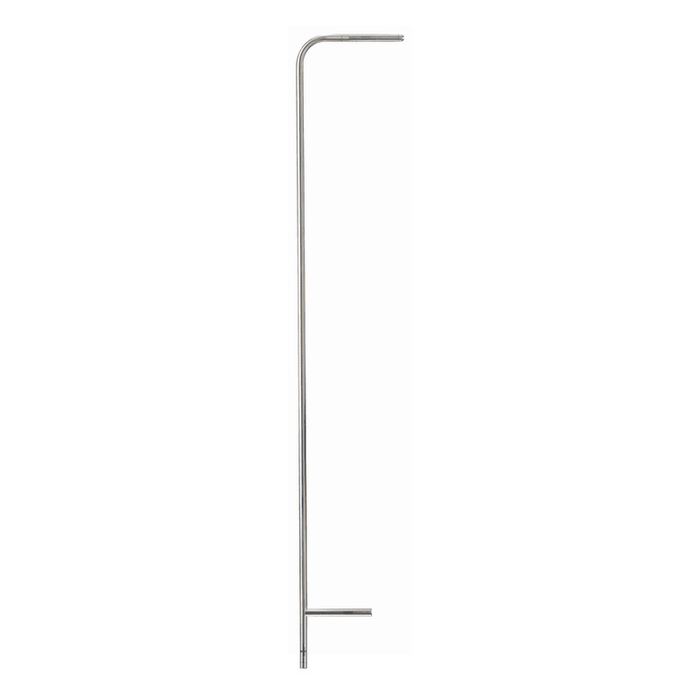

Testo 0635 2145 Paslanmaz Pitot Tüpü 350 mm

Testo 0635 2145 Paslanmaz Pitot Tüpü 350 mm

Testo 0635 2145, hava kanallarında akış hızını belirlemek için uyumlu bir fark basınç ölçerle birlikte kullanılan, 350 mm uzunluğunda ve Ø7 mm çapında paslanmaz çelik bir Pitot tüpüdür. Üretici tarafından belirtilen hava hızı aralığı +1 … +100 m/s, tüpün çalışma sıcaklığı 0 … +600 °C’dir. Yüksek hızlı ve yoğun kir içeren hava akımlarında kullanılmak üzere tasarlanmıştır. Ölçüm için uygun fark basınç cihazı ve bağlantı hortumları gerekir.

Testo 0635 2145 Paslanmaz Çelik Pitot Borusu Özellikleri

• Geniş Hava Hızı Aralığı: Testo 0635 2145 Pitot tüpü için belirtilen aralık +1 … +100 m/s’dir. Kullanılabilir ölçüm aralığı ve ölçüm hassasiyeti, birlikte kullanılan fark basınç cihazının özelliklerine de bağlıdır.
• 350 mm Şaft ve Ø7 mm Çap: 350 mm uzunluğundaki şaft, kanal içindeki ölçüm noktalarına erişim sağlar. Ø7 mm çapındaki ince gövde, uygun ölçüm deliklerinden kanal içine yerleştirmeyi kolaylaştırır.
• Paslanmaz Çelik Gövde: Metal yapısı, saha kullanımında dayanıklılık sağlar. Paslanmaz Pitot borusu, yüksek hızlı ve kirli hava akımlarında ölçüm için kullanılabilir.
• 0 … +600 °C Çalışma Sıcaklığı: Sıcak hava hatlarında ölçüm yapılmasına olanak tanır. Bu sıcaklık sınırı Pitot tüpüne aittir; bağlantı hortumları ve ölçüm cihazı kendi çalışma koşullarına uygun şekilde kullanılmalıdır.
• Uyumlu Fark Basınç Ölçerlerle Kullanım: Bu aksesuar, bir pitot tüplü anemometre ölçüm düzeni oluşturmak için uyumlu fark basınç cihazıyla eşleştirilir. Toplam ve statik basınç arasındaki fark, hava hızının hesaplanmasında kullanılır.
• Pitot Faktörü: 1,0: Üreticinin 0635 2145 için belirttiği Pitot faktörü 1,0’dır. Faktör ayarı bulunan cihazlarda bu değer, kullanılan Pitot tüpüne uygun şekilde tanımlanır.
• Hareketli Parça İçermeyen Yapı: Pervane veya sıcak tel içermeyen metal yapı, yüksek hızlı hava akımlarında alternatif bir ölçüm yöntemi sunar. Sağlıklı ölçüm için basınç deliklerinin açık ve temiz tutulması gerekir.
• 94 g Ağırlık: Kompakt 350 mm boyu ve 94 g ağırlığıyla ölçüm çantasında taşınabilir. Mevcut uyumlu fark basınç ölçüm ekipmanına eklenerek kullanılabilir.

350 mm Uzunluk ve Ø7 mm Çap

350 mm uzunluk, prob şaftına; Ø7 mm değeri ise şaft çapına aittir. Kanal ölçüm noktasına erişim için uygun tüp uzunluğu seçilmelidir.

Pitot Tüpü Nasıl Kullanılır?

Pitot tüpü akış yönüne uygun konumlandırılır ve basınç bağlantıları hortumlarla uyumlu fark basınç cihazına bağlanır. Cihaz, ölçülen basınç farkı ve gerekli hava yoğunluğu bilgileriyle hava hızını hesaplar. Hacimsel debi hesabını destekleyen cihazlarda kanal kesiti tanımlanarak debi de belirlenebilir.

Uyumlu Cihazlar

Testo 0635 2145, uygun bağlantı hortumlarıyla aşağıdaki cihazlarla kullanılabilir:

Testo 440 dP Pitot ile hava hızı ve debi hesabı, ölçüm kaydı ve USB üzerinden veri aktarımı. Ürünü incele Testo 510 Kompakt, ekranlı yapısıyla fark basınç ve Pitot tüpü üzerinden hava hızı ölçümü. Ürünü incele Testo 510i Akıllı telefon bağlantısıyla uygulama üzerinden hava hızı ve debi takibi. Ürünü incele

Bu cihazlar Pitot tüpünün paketine dahil değildir. Mevcut cihazınızla uyumluluk ve uygun bağlantı hortumu seçimi için bizimle iletişime geçebilirsiniz.

Uygulama Alanları

• Havalandırma Kanalları: Klima ve havalandırma sistemlerinde kanal içi hava hızının kontrolü.
• Endüstriyel Hava Hatları: Yüksek hızlı ve yoğun kir içeren hava akımlarının değerlendirilmesi.
• Sıcak Hava Uygulamaları: Tüpün çalışma sıcaklığı sınırları içinde proses havası ölçümleri.

Paket İçeriği

• 1 adet Testo 0635 2145 paslanmaz çelik Pitot tüpü — 350 mm, Ø7 mm

Teknik Özellikler

Sık Sorulan Sorular

Testo 0635 2145 tek başına ölçüm yapabilir mi?

Hayır. Bu ürün bir ölçüm aksesuarıdır. Uygun bağlantı hortumlarıyla uyumlu bir fark basınç cihazına bağlanarak kullanılır.

Bağlantı hortumu ve ölçüm cihazı pakete dahil mi?

Teslimat kapsamında bir adet 350 mm, Ø7 mm paslanmaz çelik Pitot tüpü bulunur. Kullanılacak fark basınç cihazı ve uygun bağlantı hortumları ayrıca temin edilir.

Her uyumlu cihazla 1 … 100 m/s aralığında ölçüm yapılabilir mi?

Ölçüm sisteminin kullanılabilir aralığı, bağlanan cihaza da bağlıdır. Örneğin Testo 510 için üretici, Pitot tüpüyle 2 … 100 m/s hava hızı ölçüm aralığı belirtir. Tüpün +1 … +100 m/s değeri, her cihazın aynı alt ölçüm sınırını sağlayacağı anlamına gelmez.

+600 °C değeri sıcaklık ölçümü yapıldığı anlamına mı gelir?

Hayır. Bu değer Pitot tüpünün çalışma sıcaklığı sınırıdır. Ürün hava hızının basınç farkından belirlenmesi için kullanılır; entegre sıcaklık ölçümü sunmaz.
