Testo 510 Fark Basınç Ölçer

Testo 510 Fark Basınç Ölçer

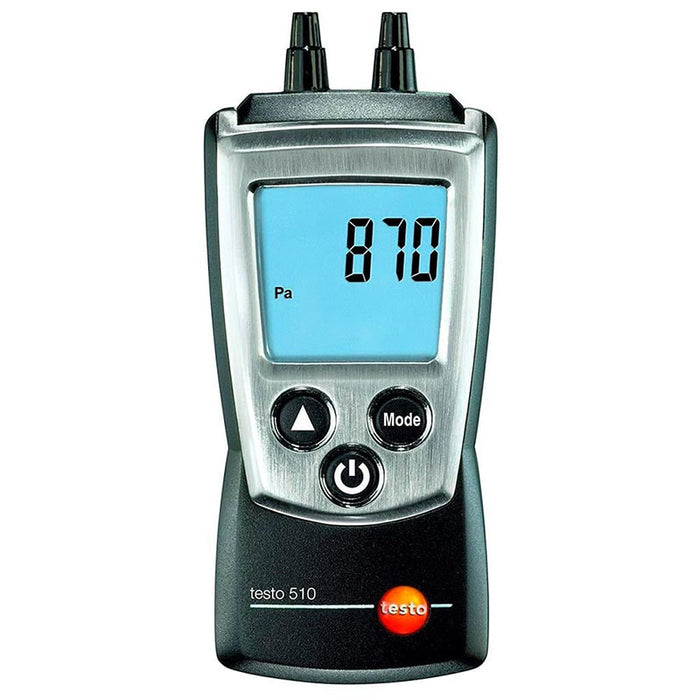

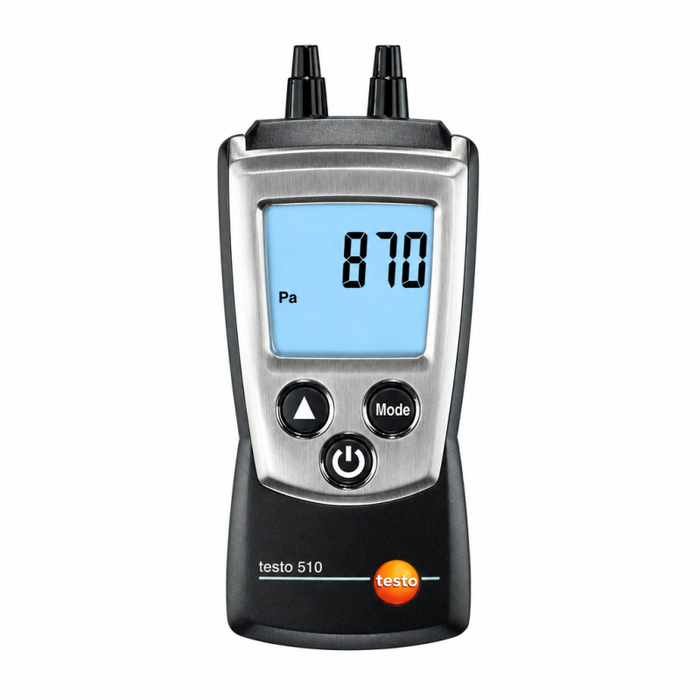

Testo 510, klima ve havalandırma sistemlerinde filtre kontrolü ile ısıtma sistemlerinde statik gaz ve gaz akış basıncı ölçümü için kullanılan, 0 … 100 hPa aralığında çalışan kompakt bir dijital manometredir. Opsiyonel Pitot tüpüyle havalandırma kanallarındaki hava hızını da belirleyebilirsiniz. Aydınlatmalı ekranı ve arkasındaki mıknatıslar saha çalışmalarını kolaylaştırır; silikon bağlantı hortumları setle birlikte gelir.

Testo 510 Dijital Fark Basınç Manometresi Özellikleri

• Hassas Fark Basınç Ölçümü: Testo 510 fark basınç ölçer, 0 … 100 hPa aralığında 0,01 hPa çözünürlük sunar. 0 … 0,30 hPa aralığındaki hassasiyeti ±0,03 hPa’dır; bu değer 22 °C nominal sıcaklıkta, ±1 hane koşuluyla belirtilir. Filtre ve düşük basınç farkı kontrollerinde küçük değişimleri izlemenize yardımcı olur.
• Sıcaklık Kompanzasyonu: Basınç ölçümü sıcaklık kompanzasyonludur. Böylece cihazın belirtilen çalışma koşulları içinde sıcaklığın ölçüme etkisi dengelenir.

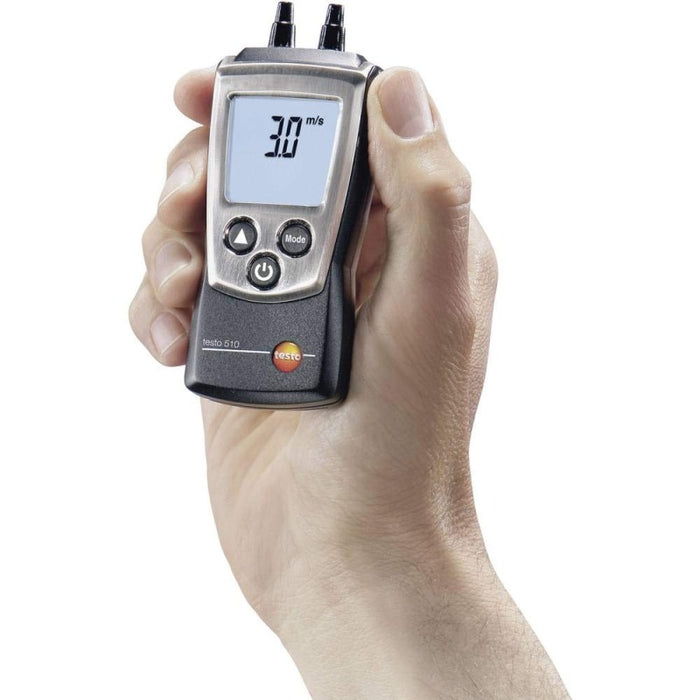

• Opsiyonel Pitot Tüpüyle Hava Hızı: Uyumlu bir Pitot tüpü ve bağlantı hortumlarıyla kanal içindeki hava hızı ölçülebilir. Kılavuzda aralık, Pitot faktörü 1 ve hava yoğunluğu 1,2 kg/m³ koşulunda 2 … 100 m/s olarak verilir. Hız hesabı için hava yoğunluğu değeri cihazın ayar menüsünden girilir.
• Seçilebilir 10 Birim: hPa, mbar, Pa, mmH₂O, inH₂O, inHg, mmHg, psi, m/s ve fpm birimleri arasından seçim yapılır. Basınç aralığının tamamında pascal cinsinden okuma alınabilir.
• Hava Hızında Zamana Bağlı Ortalama: m/s veya fpm seçildiğinde belirli bir süre boyunca alınan hız değerlerinin ortalaması hesaplanabilir. Değişken akışlarda tek bir anlık değerin yerine ölçüm süresini temsil eden ortalama görüntülenir.
• Hold ve Maksimum/Minimum Değerler: Ölçülen değer Hold ile ekranda sabitlenebilir; en yüksek ve en düşük değerler izlenebilir. 0,5 saniyelik ölçüm periyodu, basınç değişimlerini düzenli olarak takip etmenizi sağlar.

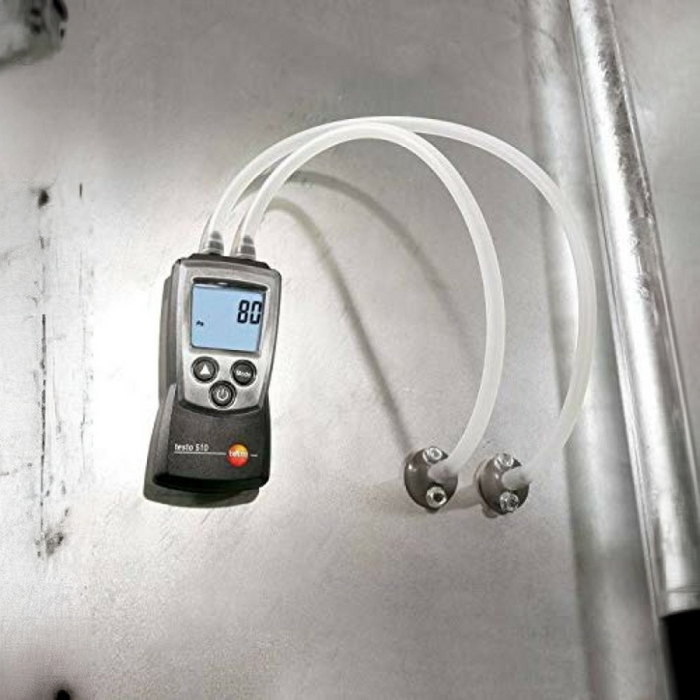

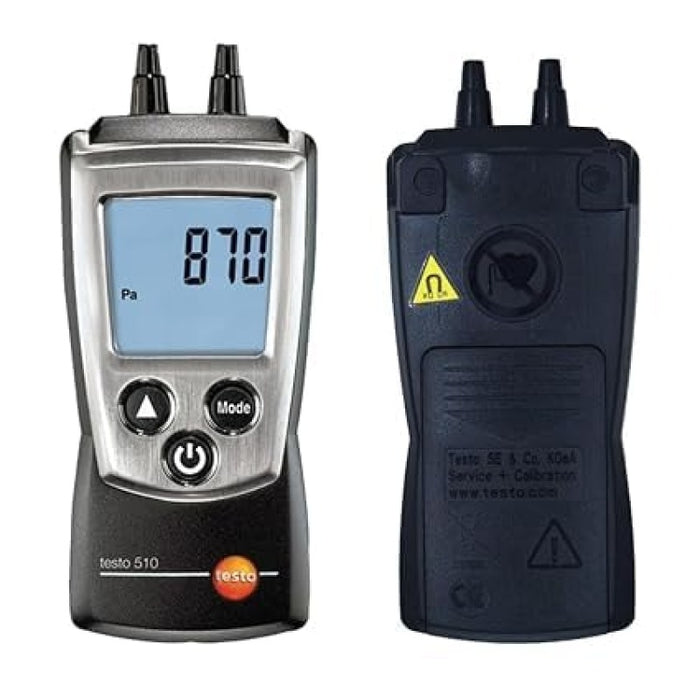

• Mıknatıslarla Eller Serbest Çalışma: Testo 510 fark basınç manometresini arka yüzeyindeki mıknatıslarla uygun metal yüzeylere sabitleyebilirsiniz. Hortumları yerleştirirken veya Pitot tüpünü konumlandırırken cihazı elinizde tutmanız gerekmez.
• Aydınlatmalı LCD Ekran: Ekran aydınlatması, loş kazan dairelerinde ve havalandırma tesisatlarında okumayı kolaylaştırır. Son tuş kullanımından 10 saniye sonra ışık otomatik kapanır.
• Üç Tuşla Kullanım ve Sıfırlama: Birim, görüntüleme modu ve temel ayarlar üç tuşla yönetilir. Ölçüm öncesinde sıfır ayarı yapılabilir; sıfırlamadan sonra cihazın konumu korunmalıdır.
• Kompakt ve Korumalı Yapı: Testo 510 dijital manometre, koruyucu kapak dahil 119 × 46 × 25 mm boyutunda ve pillerle birlikte 90 g ağırlığındadır. Takılabilir kapak basınç bağlantılarını korur; kemer çantası ve bilek askısı taşıma ve kullanım kolaylığı sağlar.
• Pil Ömrü ve Otomatik Kapanma: 2 adet AAA pil ile ekran aydınlatması kapalıyken yaklaşık 50 saat çalışır. Açılıp kapatılabilen Auto-off fonksiyonu, 10 dakika boyunca tuşa basılmadığında cihazı kapatır.

Testo 510 ile Uyumlu Opsiyonel Pitot Tüpleri

Kanal içindeki ölçüm noktasına erişim mesafesine göre üç farklı uzunlukta, Ø7 mm çaplı paslanmaz çelik Pitot tüpü seçebilirsiniz.

350 mm Pitot TüpüTesto 0635 2145
Ø7 mm · Paslanmaz çelikÜrünü incele 500 mm Pitot TüpüTesto 0635 2045
Ø7 mm · Paslanmaz çelikÜrünü incele 1000 mm Pitot TüpüTesto 0635 2345
Ø7 mm · Paslanmaz çelikÜrünü incele

Pitot tüpleri opsiyoneldir ve Testo 510 setine dahil değildir. Tüp uzunluğu, kanalın boyutuna ve ölçüm noktasına erişime göre seçilir; uzun tüp kullanmak cihazın ölçüm aralığını veya hassasiyetini artırmaz. Hava hızı ölçümünden önce doğru hava yoğunluğu girilmeli ve cihaz sıfırlanmalıdır.

Uygulama Alanları

• Klima Sistemlerinde Filtre Kontrolü: Filtrenin giriş ve çıkışındaki basınç farkı ölçülerek filtre durumu değerlendirilir. Sonuç, sistemin çalışma koşulları ve filtre için belirlenen sınırlarla birlikte yorumlanır.
• Isıtma Sistemlerinde Gaz Basıncı: Gazlı ısıtma cihazlarında statik gaz basıncı ve gaz akış basıncının kontrolünde kullanılır.
• Havalandırma Kanallarında Hava Hızı: Opsiyonel Pitot tüpüyle kanal içindeki hava akışının değerlendirilmesini sağlar.
• HVAC Servis ve Bakım Çalışmaları: Isıtma, klima ve havalandırma sistemlerinin kurulum, ayar ve periyodik bakım kontrollerinde kullanılabilir.

Paket İçeriği

• Testo 510 fark basınç ölçer
• Silikon bağlantı hortumu seti (Ø4 mm ve Ø5 mm), adaptörlü
• Takılabilir koruyucu kapak
• Kemer çantası
• Bilek askısı
• 2 adet AAA pil
• Üretici test protokolü

Teknik Özellikler

Sık Sorulan Sorular

Pozitif Basınç Sınırı 500 mbar, cihazın 500 mbar’a kadar ölçüm yaptığı anlamına mı gelir?

Hayır. Testo 510’un ölçüm aralığı 0 … 100 hPa’dır; bu aralık 0 … 100 mbar’a eşittir. Veri sayfasındaki 500 mbar pozitif basınç sınırı, ölçüm aralığından ayrı belirtilen bir basınç dayanım değeridir. Cihazın 500 mbar’a kadar basınç ölçebildiği veya bu değerde belirtilen ölçüm hassasiyetini koruduğu anlamına gelmez.

Ölçüm öncesinde neden sıfırlama yapılmalıdır?

Sıfırlama, cihazın konumuna bağlı etkiyi ve sıfır noktasındaki kaymayı dengelemeye yardımcı olur. Cihaz ölçüm sırasında tutulacağı konumdayken sıfırlanmalı ve bu konum korunmalıdır. Kılavuza göre sıfırlama 10 hPa’ya kadar yapılabilir.

Testo 510 hava debisini doğrudan gösterir mi?

Cihaz, Pitot tüpüyle hesaplanan hava hızını m/s veya fpm olarak gösterir; doğrudan m³/h ya da l/s cinsinden hacimsel debi gösterimi bulunmaz. Debi için hava hızıyla birlikte kanal kesit alanının ayrıca değerlendirilmesi gerekir. Pitot tüpüyle debi ölçümü ve cihaz üzerinde hacimsel debi hesabı için Testo 440 dP modelini inceleyebilirsiniz.

Testo 510, Pitot tüpüyle hangi hız aralığında ölçüm yapar?

Kullanım kılavuzunda 2 … 100 m/s belirtilir. Bu aralık Pitot faktörü 1 ve hava yoğunluğu 1,2 kg/m³ koşulundadır. Hava hızı ölçümü için uygun Pitot tüpü, bağlantı hortumları ve doğru yoğunluk ayarı gerekir.

Setteki test protokolü ile opsiyonel kalibrasyon sertifikası aynı belge midir?

Üretici test protokolü ile ayrıca sipariş edilen TÜRKAK akrediteli kalibrasyon sertifikası farklı belgelerdir. Akrediteli sertifika ihtiyacınız varsa cihazı ek ücretli kalibrasyon hizmetiyle birlikte sipariş edebilirsiniz.
