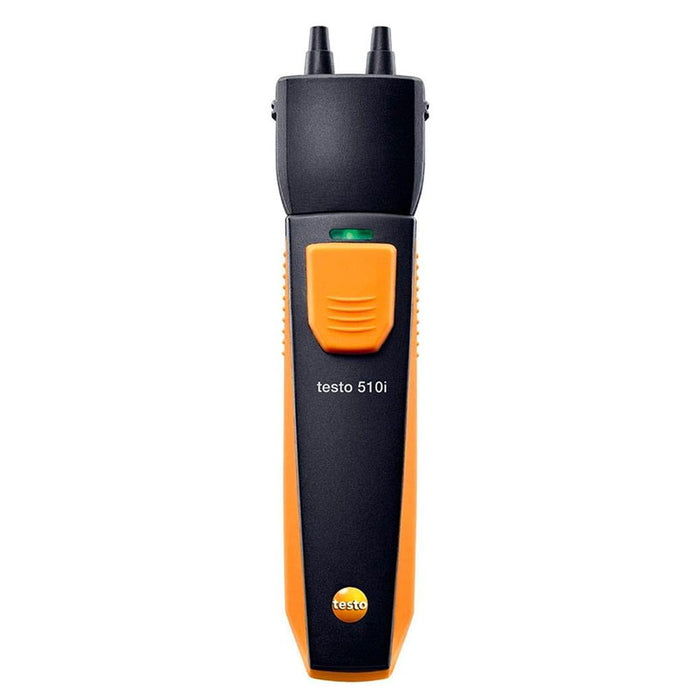

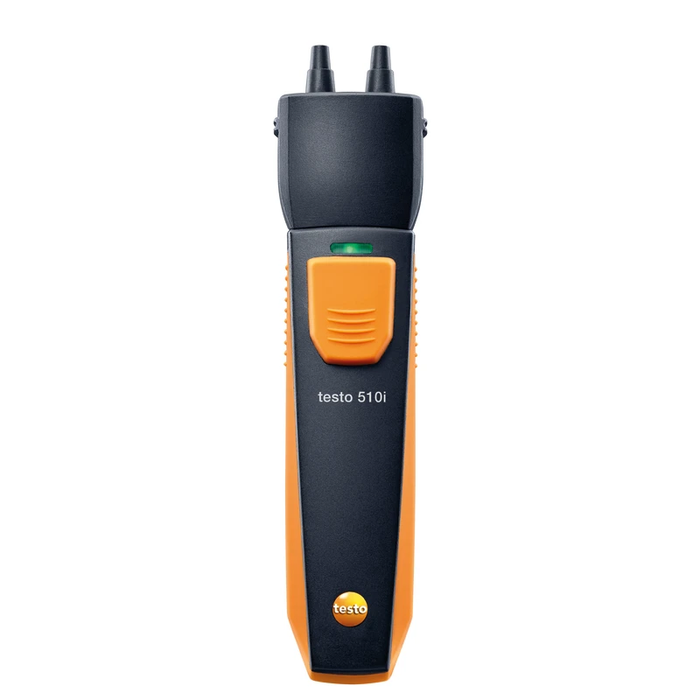

Testo 510i Akıllı Fark Basınç Manometresi
Testo 510i Akıllı Fark Basınç Manometresi
Testo 510i, gaz akış basıncı ve statik basınç ölçümleri ile fan ve filtrelerdeki basınç düşümünü kontrol etmek için kullanılan Bluetooth bağlantılı bir dijital manometredir. −150 … +150 hPa aralığında ölçüm yapar; sonuçları akıllı telefon veya tabletinizdeki testo Smart App üzerinden izlersiniz. Uygulamada ölçümleri kaydedebilir, basınç düşümü testini takip edebilir ve PDF/CSV rapor hazırlayabilirsiniz. Opsiyonel Pitot tüpüyle hava hızı ve hacimsel debi hesabı da yapılabilir.
Bu cihazı, ek ücret karşılığında TÜRKAK akrediteli sertifikasıyla birlikte sipariş edebilirsiniz.
Sertifika için tıklayınız
Testo 510i Bluetooth Fark Basınç Ölçer Özellikleri
- Hassas Fark Basınç Ölçümü: Testo 510i akıllı fark basınç manometresi, −150 … +150 hPa aralığında 0,01 hPa çözünürlük sunar. 0 … +1,00 hPa aralığındaki hassasiyeti ±0,05 hPa’dır; üretici bu değeri ±1 hane koşuluyla belirtir.

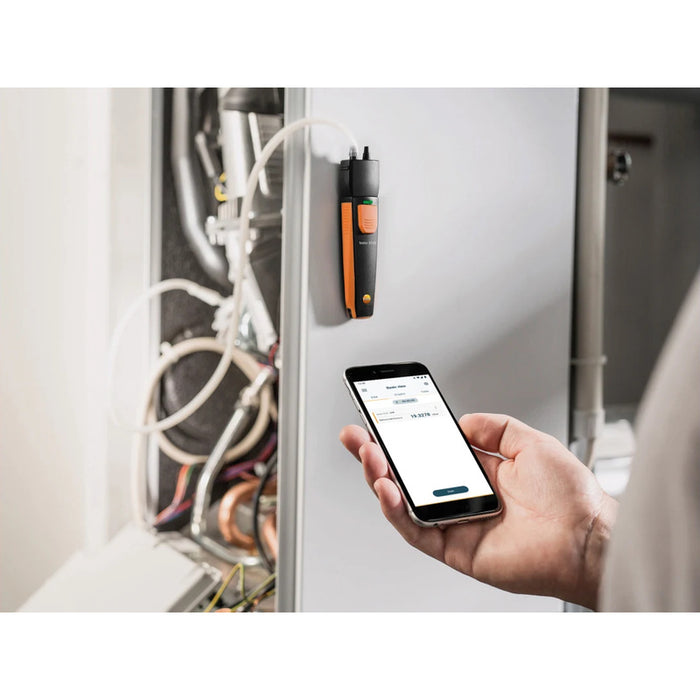

- Gaz Akış Basıncı ve Statik Basınç Kontrolü: Isıtma sistemlerinde gaz akış basıncı ve statik basınç ölçümü yapılabilir. Fan, filtre ve havalandırma bileşenlerinin giriş ve çıkışları arasındaki basınç farkı da kontrol edilebilir.

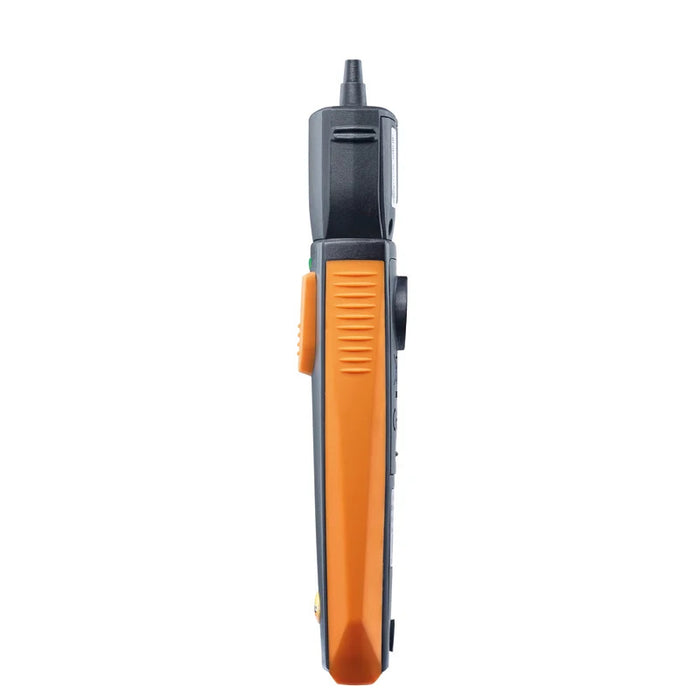

- Manyetik Sabitleme: Testo 510i fark basınç manometresini arkasındaki mıknatısla uygun metal yüzeylere sabitleyebilirsiniz. Hortumları yerleştirirken veya telefondan ölçüm sonuçlarını incelerken cihazı elinizde tutmanız gerekmez.
- Bluetooth ile Akıllı Telefon Bağlantısı: Ölçülen değerler ücretsiz testo Smart App’e kablosuz aktarılır. Testo 510i’nin üzerinde ekran bulunmadığından telefon veya tablet, ölçümlerin görüntülendiği ekran olarak kullanılır. Bağlantı uygulama üzerinden kurulur; ayrıca PIN girilmesi gerekmez.
- Uygulama Üzerinden Sızdırmazlık Kontrolü: Basınç düşümü testi menüsü, başlangıç basıncı ile ölçüm sırasındaki basınç değişiminin izlenmesini sağlar. Grafik ve alarm fonksiyonu, test boyunca basıncın nasıl değiştiğini takip etmeyi kolaylaştırır.
- Ölçüm Kaydı ve PDF/CSV Raporlama: Ölçüm serileri uygulamada kaydedilip daha sonra incelenebilir. Fotoğraf ve açıklama eklenebilen PDF raporları ya da Excel ile açılabilen CSV dosyaları hazırlanabilir ve e-posta ile paylaşılabilir.
- Opsiyonel Pitot Tüpüyle Hava Hızı ve Debi: Testo 510i Bluetooth manometre, uygun Pitot tüpüyle ölçülen basınç farkından hava hızını hesaplamaya olanak tanır. Kanal kesitinin uygulamaya girilmesiyle hacimsel debi de hesaplanabilir. Pitot tüpü ayrıca satın alınır.
- Zamana Bağlı ve Çok Noktalı Ortalama: Belirli bir süre boyunca veya farklı noktalardan alınan ölçümlerin ortalaması uygulama üzerinden hesaplanabilir. Böylece tek bir anlık değer yerine ölçüm süresini ya da seçilen noktaları temsil eden sonuç değerlendirilebilir.
- Damping ile Daha Kararlı Görüntüleme: Uygulamadaki sönümleme ayarı 2 … 20 saniye arasında seçilebilir. Dalgalanan ölçümlerin görüntülenmesini yumuşatarak değerlerin takip edilmesini kolaylaştırır; cihazın belirtilen hassasiyetini değiştirmez.
- Birden Fazla Akıllı Probla Çalışma: Uygulamada aynı anda altı adede kadar uyumlu Testo akıllı probun değerleri izlenebilir. Grafik görünümünde dört farklı ölçüm değerinin zamana bağlı değişimi birlikte değerlendirilebilir.
- LED Durum Göstergesi ve Uzun Pil Ömrü: LED gösterge Bluetooth bağlantısının ve pilin durumunu bildirir. 3 adet AAA pil ile yaklaşık 150 saat çalışır. Bluetooth bağlantısı olmadığında 15 dakika sonra otomatik kapanır.
testo Smart App ile Ölçüm ve Raporlama
Akıllı telefon veya tabletinizden anlık değerleri izleyebilir; ölçüm serilerini grafik ve tablo görünümünde inceleyebilirsiniz. Basınç düşümü testi ile opsiyonel Pitot tüpüne yönelik debi hesabı, ilgili ölçüm menülerinden yönetilir. Kaydedilen sonuçları PDF veya CSV olarak dışa aktarabilir, fotoğraf ve açıklamalarla raporlayıp e-posta ile paylaşabilirsiniz.
Testo 510i ile Basınç Düşümü ve Sızdırmazlık Kontrolü
Basınç düşümü testi ekranında başlangıç basıncı, güncel basınç ve basınç değişimi birlikte takip edilir. Grafik, test boyunca oluşan değişimi görünür kılar; alarm fonksiyonu belirlenen sınırın izlenmesini kolaylaştırır. Böylece testin farklı anlarındaki değerleri elle karşılaştırmak yerine basınç eğrisi üzerinden değerlendirme yapılabilir.
Testo 510i ile Uyumlu Opsiyonel Pitot Tüpleri
Kanalın boyutuna ve ölçüm noktasına erişim mesafesine göre üç farklı uzunlukta, Ø7 mm çaplı paslanmaz çelik Pitot tüpü seçebilirsiniz.
350 mm Pitot TüpüTesto 0635 2145Ø7 mm · Paslanmaz çelikÜrünü incele
500 mm Pitot TüpüTesto 0635 2045Ø7 mm · Paslanmaz çelikÜrünü incele
1000 mm Pitot TüpüTesto 0635 2345Ø7 mm · Paslanmaz çelikÜrünü incele
Pitot tüpleri opsiyoneldir ve Testo 510i paketine dahil değildir. Tüp uzunluğu, kanalın derinliği ve ölçüm noktasına erişim için seçilir; daha uzun tüp kullanmak ölçüm hassasiyetini artırmaz. Hava hızı hesabında uygun hava yoğunluğu ve Pitot faktörü, hacimsel debi hesabında ise kanalın kesit alanı dikkate alınmalıdır.
Uygulama Alanları
- Isıtma Sistemleri: Gaz akış basıncı ve statik basıncın kontrolü.
- Gaz Borularında Basınç Düşümü Testi: Test süresince basınç değişiminin ve alarm durumunun uygulamadan izlenmesi.
- Klima ve Havalandırma Filtreleri: Filtrenin öncesi ve sonrası arasındaki basınç farkının değerlendirilmesi.
- Fan ve Aspiratörler: Havalandırma bileşenleri üzerindeki basınç düşümünün kontrolü.
- Kanal İçi Hava Akışı: Opsiyonel Pitot tüpüyle hava hızı ve hacimsel debi hesabı.
Paket İçeriği
- Testo 510i akıllı fark basınç manometresi
- Adaptörlü hortum seti
- 3 adet AAA pil
- Üretici test protokolü
Teknik Özellikler
| Ölçüm Aralığı | −150 … +150 hPa |
| Hassasiyet | ±0,05 hPa (0 … +1,00 hPa); ±(0,2 hPa + ölçülen değerin %1,5’i) (+1,01 … +150 hPa); ±1 hane |
| Çözünürlük | 0,01 hPa |
| Aşırı Yük Sınırı | 500 hPa |
| Ölçüm Hızı | Saniyede 2 ölçüm |
| Basınç Birimleri | mbar, hPa, Pa, mmHg, inHg, inH₂O, mmH₂O, psi |
| Pitot ile Kullanılabilen Birimler | m/s, fpm, m³/h, cfm, l/s (Pitot tüpü opsiyonel) |
| Bağlantı | Bluetooth Low Energy |
| Görüntüleme | testo Smart App yüklü akıllı telefon veya tablet |
| Ortalama Hesabı | Uygulamada zamana bağlı ve çok noktalı ortalama |
| Damping | 2 … 20 saniye (uygulamadan) |
| Kayıt ve Raporlama | Uygulamada ölçüm kaydı; PDF ve CSV dışa aktarımı |
| Güç Kaynağı | 3 × AAA pil |
| Pil Ömrü | Yaklaşık 150 saat |
| Otomatik Kapanma | Bluetooth bağlantısı olmadığında 15 dakika |
| Gövde Malzemesi | ABS / TPE |
| Çalışma Sıcaklığı | −20 … +50 °C |
| Saklama Sıcaklığı | −20 … +60 °C |
| Boyutlar | 148 × 36 × 23 mm |
| Ağırlık | 92 g |
| Mobil Cihaz Gereksinimleri | iOS 17.0 veya üzeri / Android 14.0 veya üzeri; Bluetooth 4.0 destekli mobil cihaz |
Sık Sorulan Sorular
500 hPa aşırı yük sınırı, cihazın 500 hPa’ya kadar ölçüm yaptığı anlamına mı gelir?
Hayır. Testo 510i’nin ölçüm aralığı −150 … +150 hPa’dır. 500 hPa değeri kılavuzda ayrı bir aşırı yük sınırı olarak belirtilir; ölçüm aralığını genişletmez ve bu basınçta belirtilen hassasiyetle ölçüm yapılabileceği anlamına gelmez.
Testo 510i, Pitot tüpüyle hava hızını ve debiyi gösterebilir mi?
Evet. Uygun bir Pitot tüpüyle hava hızı hesaplanabilir; kanal kesit bilgisiyle birlikte testo Smart App’te hacimsel debi de görüntülenebilir. Hız ve debi hesabı, ölçülen basınç farkının yanı sıra Pitot faktörü, hava yoğunluğu ve kesit alanı gibi girdilerin uygun olmasına bağlıdır.
Testo 510i’nin kendi ekranı var mı?
Cihaz üzerinde ölçüm ekranı bulunmaz. Akıllı telefon veya tablet, testo Smart App üzerinden ölçümlerin görüntülendiği ekran olarak kullanılır. Kayıt ve raporlama da uygulamada yapılır.
Ölçüm yaparken internet bağlantısı gerekli mi?
Cihaz ile telefon arasındaki ölçüm verisi aktarımı Bluetooth üzerinden gerçekleşir. İnternet, uygulamanın indirilmesi ve raporun e-posta ile gönderilmesi gibi işlemler için gerekir. Ölçüm ve uygulama kaydı sırasında Bluetooth bağlantısı korunmalıdır.
Basınç düşümü testi gaz kaçağının yerini gösterir mi?
Bu fonksiyon test süresince basınçtaki değişimi izler; gazın türünü algılamaz ve kaçağın yerini doğrudan göstermez. Basınç eğrisi ve alarm bilgileri, test edilen tesisatın koşullarıyla birlikte değerlendirilir.
Paket içindeki test protokolü, opsiyonel kalibrasyon sertifikasıyla aynı belge midir?
Üretici test protokolü ile ayrıca sipariş edilen TÜRKAK akrediteli kalibrasyon sertifikası farklı belgelerdir. Akrediteli sertifika ihtiyacınız varsa cihazı ek ücretli kalibrasyon hizmetiyle birlikte sipariş edebilirsiniz.
