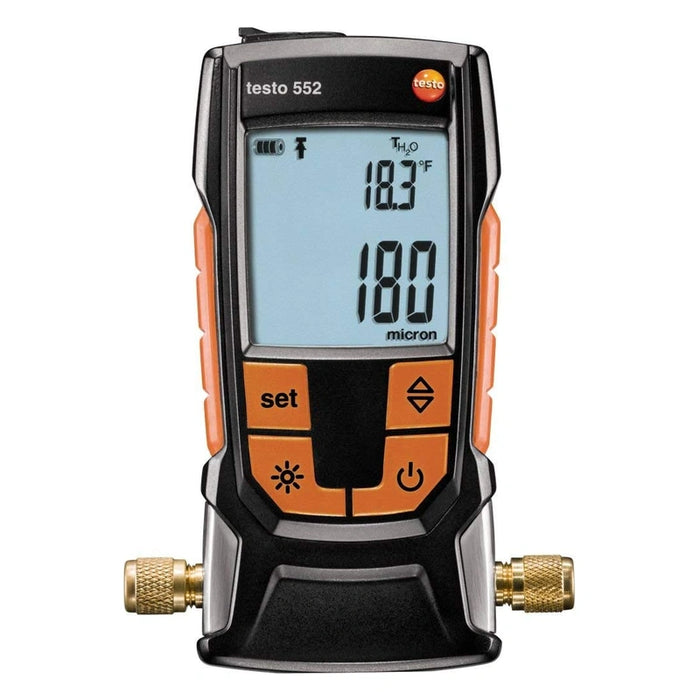

Testo 552 Bluetooth’lu Dijital Vakum Ölçer
Testo 552 Bluetooth’lu Dijital Vakum Ölçer ile Vakumlama Takibi
Testo 552, soğutma sistemleri, klimalar ve ısı pompalarının vakumlanması sırasında mutlak basıncı izleyen dijital bir vakum ölçerdir. Pirani sensörüyle 0 … 26,66 mbar (0 … 20.000 mikron) aralığında ölçüm yapar. Suyun ölçülen basınçtaki buharlaşma sıcaklığını hesaplar; aydınlatmalı ekranı ve görsel alarmıyla vakumlama sürecini takip etmenizi sağlar. Bluetooth bağlantısıyla değerleri testo Smart App’te görüntüleyebilir, kaydedebilir ve raporlayabilirsiniz.
Testo 552 Dijital Vakum Ölçer Özellikleri
- Bluetooth ile Akıllı Telefon Bağlantısı: Testo 552, telefon veya tabletinizdeki testo Smart App’e kablosuz bağlanır. Ölçüm değerlerini cihaz ekranından ve telefondan izleyebilirsiniz. Açık alanda 20 m’ye kadar menzil sunar; mesafe mobil cihaza ve çevredeki engellere bağlıdır.
- Hassas Vakum Ölçümü: Pirani sensörü, vakumlama sırasında düşük mutlak basınçları takip eder. 100 … 1.000 mikron aralığında ölçüm hassasiyeti ±(10 mikron + ölçülen değerin %10’u), ayrıca ±1 hane olarak belirtilir (+22 °C). 0 … 1.000 mikron aralığındaki çözünürlük 1 mikrondur.
- Suyun Buharlaşma Sıcaklığı ve Sıcaklık Farkı: Ölçülen basınca karşılık gelen suyun buharlaşma sıcaklığı otomatik hesaplanır. Ortam sıcaklığı ve bu iki sıcaklık arasındaki fark da görüntülenir. Bu bilgiler, vakumlama sırasında nemin uzaklaştırılma koşullarını değerlendirmenize yardımcı olur.
- Ayarlanabilir Görsel Alarm: Basınç, belirlediğiniz eşik değerin üzerine çıktığında görsel uyarı verilir. Hedef vakum seviyesini sistem üreticisinin belirttiği koşullara göre takip edebilirsiniz.
- Ölçüm Kaydı ve PDF/CSV Raporlama: Vakumlama sürecini uygulamada kaydedebilir, sonuçları PDF veya CSV olarak dışa aktarabilirsiniz. Fotoğraf ve yorum eklediğiniz raporları e-postayla paylaşabilirsiniz.
- Sekiz Basınç Birimi: Bu dijital vakum ölçer mbar, hPa, mikron, mmHg, Torr, inHg, inH₂O ve Pa birimleriyle çalışır. Farklı servis talimatlarında belirtilen vakum değerlerini uygun birimde okuyabilirsiniz.
- Standart Hortum Bağlantıları: İki adet 1/4" SAE (7/16" UNF) bağlantı, vakumlama için uygun hortumlarla sistem, manifold ve vakum pompasına bağlantı sağlar. Bağlantı düzeni, ölçüm yapılan sisteme göre seçilir.

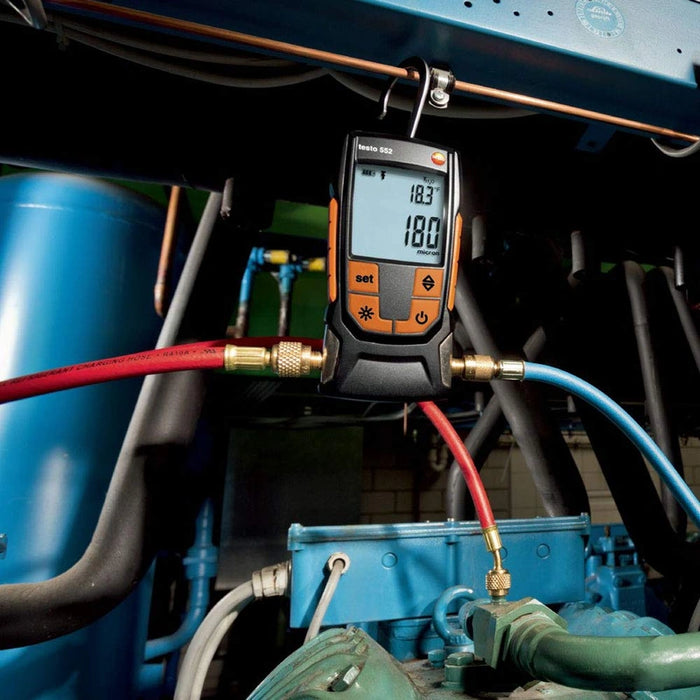

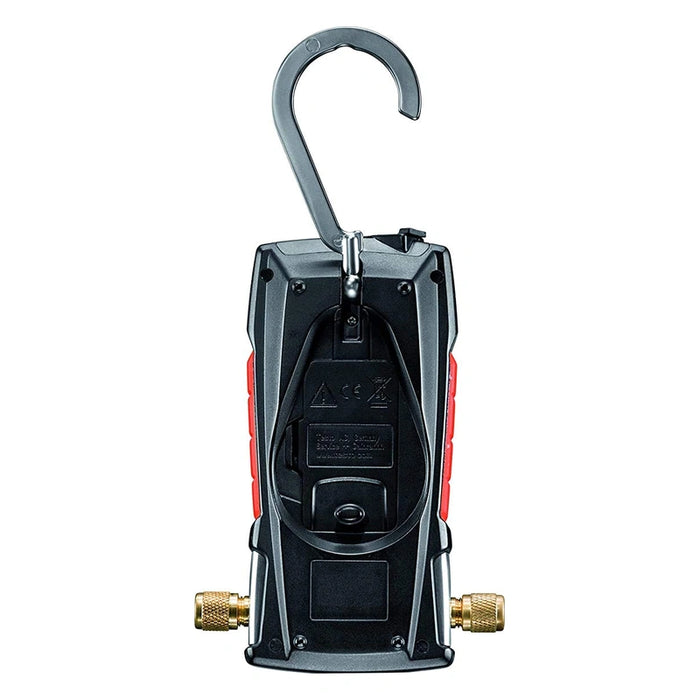

- Askı Kancasıyla Rahat Kullanım: Arka bölümdeki katlanabilir kanca, cihazı uygun bir noktaya asmanıza yardımcı olur. Ölçüm sırasında cihazı sürekli elinizde tutmanız gerekmez.
- Aydınlatmalı Ekran ve IP42 Koruma: Ekran aydınlatması karanlık servis alanlarında okumayı kolaylaştırır. Pil seviyesi, Bluetooth bağlantısı ve alarm durumu ekranda izlenir. Gövde IP42 koruma sınıfındadır.
- Uzun Pil Ömrü ve Otomatik Kapanma: İki AA pil ile, Bluetooth ve ekran aydınlatması kapalıyken yaklaşık 50 saat çalışır. AutoOff etkinse sensör ortam basıncındayken 15 dakika sonra kapanır.
- Testo 570 ile Kablolu Kullanım: Ayrı satılan 0554 5520 MiniDIN bağlantı kablosuyla Testo 570 dijital manifolda harici vakum probu olarak bağlanabilir. Bağlantı kablosu pakete dahil değildir.
Testo 552, ölçtüğü mutlak basınca karşılık gelen suyun buharlaşma sıcaklığını otomatik hesaplar. Ortam sıcaklığını ve bu iki sıcaklık arasındaki farkı da göstererek, vakumlama sırasında sistemdeki nemin uzaklaştırılma koşullarını değerlendirmenize yardımcı olur.
testo Smart App ile Ölçüm ve Raporlama
testo Smart App, Testo 552’nin ilettiği değerleri telefon veya tabletinizde görüntüler. Vakumlamanın ilerleyişini grafik üzerinden inceleyebilir, tarih ve saat bilgisiyle sıralanan ölçümleri tablo görünümünde değerlendirebilirsiniz.
Ölçüm kayıtlarından PDF raporu veya CSV veri dosyası oluşturabilir, rapora fotoğraf ve yorum ekleyerek e-postayla paylaşabilirsiniz. Cihaz, telefon bağlantısı olmadan da kendi ekranıyla kullanılabilir.
Uygulama Alanları

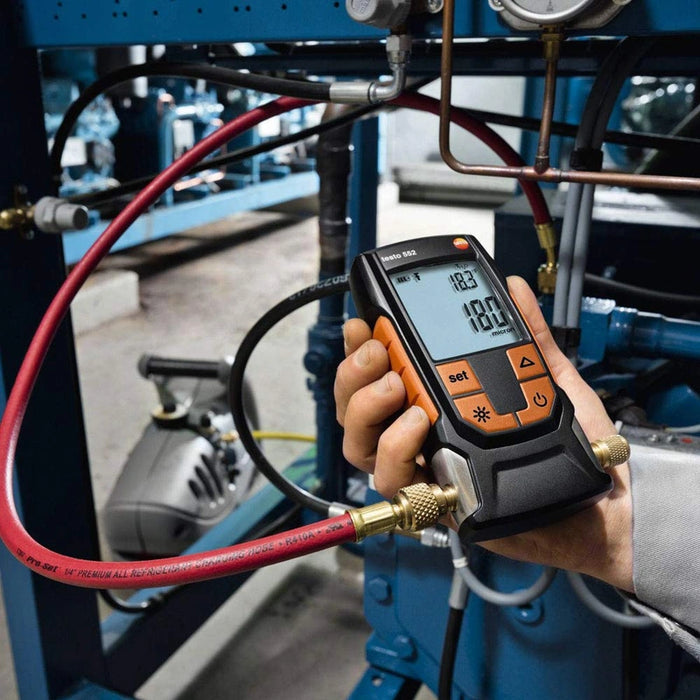

- Soğutma sistemleri ve klimaların montajı ile yeniden devreye alınmasında vakumlama takibi
- Isı pompalarında vakum seviyesinin kontrolü
- Sistem üreticisinin belirttiği hedef vakum ve bekletme koşullarının izlenmesi
- Servis ve devreye alma işlemlerinde vakumlama kayıtlarının belgelenmesi
Paket İçeriği
- Testo 552 Bluetooth’lu dijital vakum ölçer
- 2 adet AA pil
Teknik Özellikler
| Sensör Tipi | Pirani |
| Vakum Ölçüm Aralığı (Mutlak Basınç) | 0 … 26,66 mbar / 0 … 20.000 mikron |
| Vakum Ölçüm Hassasiyeti | ±(10 mikron + ölçülen değerin %10’u), ayrıca ±1 hane (100 … 1.000 mikron, +22 °C) |
| Vakum Çözünürlüğü | 1 mikron (0 … 1.000 mikron) 10 mikron (1.000 … 2.000 mikron) 100 mikron (2.000 … 5.000 mikron) 500 mikron (5.000 … 10.000 mikron) 5.000 mikron (10.000 … 20.000 mikron) |
| Aşırı Yük Sınırı | 6,0 bar mutlak / 5,0 bar bağıl |
| Ölçüm Döngüsü | 0,5 saniye |
| Basınç Birimleri | mbar, hPa, mikron, mmHg, Torr, inHg, inH₂O, Pa |
| Ortam Sıcaklığı Ölçüm Aralığı | −10 … +50 °C |
| Sıcaklık Göstergeleri | Suyun hesaplanan buharlaşma sıcaklığı (T_H₂O), ortam sıcaklığı (T_amb), sıcaklık farkı (ΔT) |
| Sıcaklık Çözünürlüğü | 0,1 °C / 0,1 °F |
| Görsel Alarm | Ayarlanabilir basınç eşiği aşıldığında |
| Bağlantılar | 2 × 1/4" SAE (7/16" UNF); 1 × MiniDIN (Testo 570 bağlantısı için) |
| Kablosuz Bağlantı | Bluetooth 4.0 |
| Bluetooth Menzili | Açık alanda 20 m’ye kadar; mobil cihaza ve ortam koşullarına bağlı |
| Uygulama | testo Smart App |
| Raporlama | Uygulama üzerinden PDF ve CSV; e-postayla paylaşım |
| Ekran | Aydınlatmalı dijital ekran |
| Güç Kaynağı | 2 × AA pil |
| Pil Ömrü | Yaklaşık 50 saat (Bluetooth ve ekran aydınlatması kapalıyken) |
| Otomatik Kapanma | AutoOff etkinse sensör ortam basıncındayken 15 dakika sonra |
| Koruma Sınıfı | IP42 |
| Çalışma Sıcaklığı | −10 … +50 °C |
| Saklama Sıcaklığı | −20 … +50 °C |
| Boyutlar | 160 × 110 × 50 mm |
| Ağırlık | Yaklaşık 500 g |
Sık Sorulan Sorular
Testo 552 vakum oluşturur mu?
Testo 552, vakum pompasının oluşturduğu mutlak basıncı ölçer. Vakumlama için ayrıca uygun bir vakum pompası ve bağlantı hortumları gerekir.
Vakum ölçer sistemin hangi noktasına bağlanmalıdır?
Üretici, cihazın vakum pompasına en uzak noktadan bağlanmasını önerir. Bu yerleşim, yalnızca pompa yakınındaki değeri değil, sistemin uzak bölümündeki vakum seviyesini de değerlendirmenize yardımcı olur.
Görsel alarm ne zaman devreye girer?
Ölçülen basınç ayarlanan eşik değerin üzerine çıktığında uyarı verilir. Hedef basınç ve bu basıncın korunacağı süre için soğutma sistemi üreticisinin talimatları esas alınmalıdır.
Testo 552 sistemdeki nem miktarını doğrudan ölçer mi?
Cihaz bağıl nem veya su miktarı ölçmez. Mutlak basıncı ölçer, bu basınca karşılık gelen suyun buharlaşma sıcaklığını hesaplar ve ortam sıcaklığıyla farkını gösterir. Bu bilgiler kurutma sürecinin değerlendirilmesine yardımcı olur; tek başına sistemin tamamen kuru olduğunu garanti etmez.
6 bar aşırı yük sınırı, 6 bara kadar ölçüm yapılabildiği anlamına mı gelir?
6 bar mutlak / 5 bar bağıl değerleri sensörün aşırı yük sınırıdır. Vakum ölçüm aralığı 0 … 26,66 mbar mutlak basınçtır. Cihaz, yüksek basınçlı soğutucu devresini bu aralığın dışında ölçmek için kullanılmamalıdır.
Testo 552 A2L, A2 ve A3 soğutuculu sistemlerde kullanılabilir mi?
Üreticinin teknik dokümanına göre kullanılabilir. Kullanım; ilgili mevzuata, soğutma sistemi ve soğutucu üreticisinin kurallarına, kullanım kılavuzuna ve patlayıcı ortamın oluşmasını önleyen tedbirlere uygun olmalıdır. Bu bilgi, cihazın patlayıcı ortamda serbestçe kullanılabileceği anlamına gelmez.
Ölçüm değerleri kararsızsa ne kontrol edilmelidir?
Bağlantıların sızdırmazlığı, vakum pompasının çalışması ve sensörün temizliği kontrol edilmelidir. Yağ gibi kirleticiler ölçüm hassasiyetini etkileyebilir. Sensör temizliği, kullanım kılavuzundaki yöntem izlenerek yapılmalıdır.
