Testo 515 Ex Yanıcı Gaz Kaçak Dedektörü ile Tesisat Kontrolü

Testo 515 Ex, doğalgaz, LPG ve hidrojen tesisatlarında kaçak yerini bulmak için kullanılan ATEX Zone 2 onaylı bir yanıcı gaz kaçak dedektörüdür. Fan destekli hava emişi, iki saniyeden kısa tepki ve geri dönüş süresiyle bağlantı noktalarındaki gaz seviyesi değişimlerini hızlıca takip etmenizi sağlar. Renkli ekranı, sesli-görsel-titreşimli uyarıları ve esnek probuyla saha kontrollerini kolaylaştırır. Opsiyonel soğutucu akışkan sensörü takılarak soğutma uygulamalarında da kullanılabilir.

Testo 515 Ex Yanıcı Gaz Kaçak Dedektörü Özellikleri

• Dört Gaz İçin Seçim: Metan (CH₄), propan (C₃H₈), bütan (C₄H₁₀) ve hidrojen (H₂) seçenekleri bulunur. Gaz sensörüyle her gaz için 1 ppm … %1,0 hacim aralığında kaçak araması yapılabilir.
• ATEX Zone 2 Onayı: II 3 G Ex ic dc IIC T3 Gc işaretlemesine sahiptir. Üreticinin belirlediği özel kullanım koşulları altında Zone 2 gaz atmosferlerinde kullanılabilir; Zone 0 ve Zone 1 için uygun değildir.
• Fan Destekli Hava Emişi: Prob ucundan alınan havanın sensöre ulaşmasını sağlayan aktif hava emişi, kaçak taramasındaki gaz seviyesi değişimlerine hızlı tepki verilmesine yardımcı olur. Üretici, tepki ve geri dönüş süresini iki saniyenin altında belirtir.
• Üç Algılama Hassasiyeti: Auto modunda High+ (1 g/yıl), High (3 g/yıl) ve Low (14 g/yıl) seçilebilir. High+ küçük kaçakların aranmasında, Low ise büyük kaçaklar veya yüksek arka plan seviyelerinde kullanılır. Manual modunda hassasiyet High olarak sabittir.

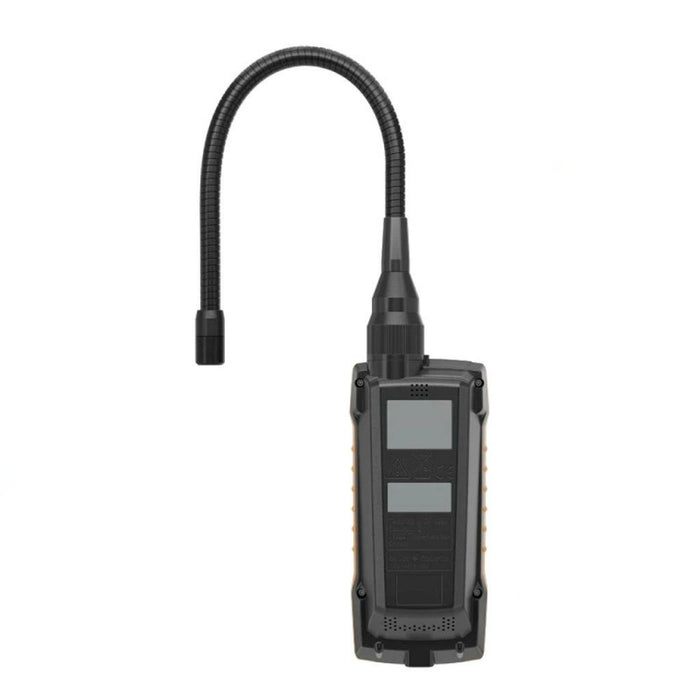

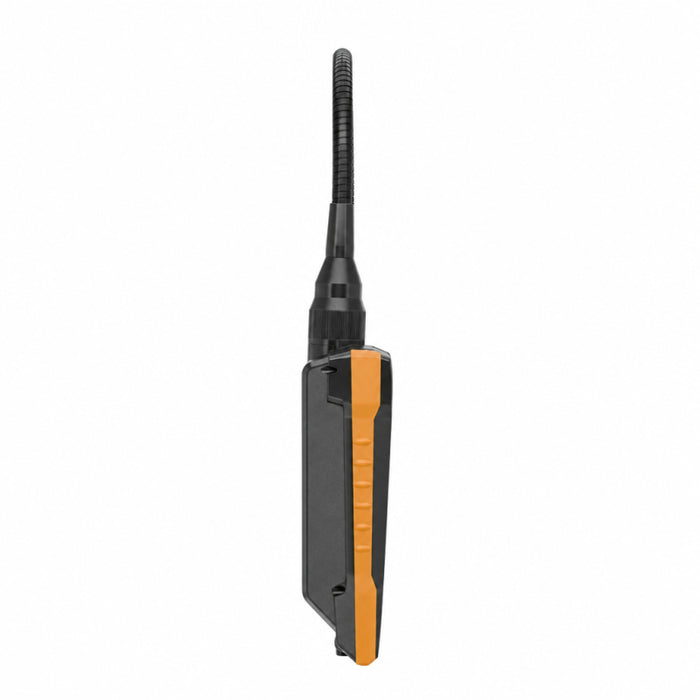

• Esnek Kuğu Boynu Prob: Bu gaz kaçak dedektörü, sensör dahil 295 mm uzunluğundaki esnek probuyla boru arkaları, vana çevreleri ve dar tesisat boşluklarında kontrolü kolaylaştırır. Cihaz gövdesini dar alana sokmadan prob ucunu bağlantı noktasına yaklaştırabilirsiniz.
• Üç Farklı Uyarı: Sesli, görsel ve titreşimli uyarı verir. Gaz seviyesi yükseldikçe sesli uyarı sıklaşır. Ses yüksek, düşük veya kapalı olarak ayarlanabilir; titreşimli uyarı kapatılamaz.
• Renkli Ekran ve Trend Takibi: Anlık ve maksimum sayısal göstergeye çubuk grafik, halka/segment veya zamana bağlı trend grafiği eşlik eder. Ekran aydınlatmasının parlaklığı ayarlanabilir.
• Auto ve Manual Mod: Auto (Pinpoint) modunda arka plan seviyesine göre otomatik sıfırlama yapılır. Manual modunda referans noktasını kullanıcı belirler. MODE tuşuyla modlar arasında geçiş yapılabilir.
• Değiştirilebilir İki Sensör Seçeneği: Yanıcı gaz sensörü yerine opsiyonel soğutucu akışkan sensörü takılabilir. Sensörler aletsiz değişir ve önceden kalibre edilmiş olarak gelir; aynı anda iki sensör kullanılmaz.
• Şarj Edilebilir Batarya: Dahili 3400 mAh lityum iyon batarya yaklaşık 8 saat çalışma süresi sunar. USB-C üzerinden şarj edilir. Şarj yalnızca tehlikeli alan dışında, üreticinin belirttiği ekipman ve sıcaklık koşullarında yapılmalıdır.
• Taşıma ve Pil Tasarrufu: Kompakt gövde, koruyucu kapak ve softcase ile taşınır. Kullanıcı işlemi yapılmadığında ve uyarı eşiği üzerinde gaz algılanmadığında 10 dakika sonra otomatik kapanır; öncesinde sesli uyarı ve 10 saniyelik geri sayım gösterilir.

ATEX Zone 2 Onayı Ne Anlama Gelir?

Zone 2, normal çalışma sırasında patlayıcı gaz atmosferi oluşması beklenmeyen; oluşursa yalnızca kısa süre devam eden alanları tanımlar. Testo 515 Ex’in II 3 G Ex ic dc IIC T3 Gc işaretlemesi, maden dışı uygulamalarda Zone 2 gaz atmosferlerine yönelik koruma sınıfını belirtir.

IIC işaretlemesi gaz grubunu, T3 ise maksimum yüzey sıcaklığı sınıfını ifade eder. T3 için belirtilen 200 °C yüzey sıcaklığı sınırı, cihazın bu ortam sıcaklığında kullanılabileceği anlamına gelmez; izin verilen çalışma sıcaklığı −10 … +50 °C’dir.

Cihazın uygunluğu, sahanın gaz grubu ve sıcaklık sınıfıyla birlikte değerlendirilmelidir. Bu onay Zone 0, Zone 1, yanıcı toz ortamları veya maden uygulamaları için kullanım izni olarak yorumlanmamalıdır.

Testo 515 Ex ile Algılanan Gaz Türleri

Gaz sensörü takılıyken GAS tuşuyla metan (CH₄), propan (C₃H₈), bütan (C₄H₁₀) veya hidrojen (H₂) seçilir. Gaz seçimi hem Auto hem Manual modunda yapılabilir. %95 azot ve %5 hidrojen içeren forming gazla kaçak aranırken H₂ seçilir.

Gaz seçimi, bilinmeyen gazın cihaz tarafından otomatik tanındığı anlamına gelmez. Sensör başka yanıcı gazlara da tepki verebildiğinden cihaz gazları birbirinden ayıran bir analizör olarak kullanılmamalıdır.

Fan Destekli Emiş ve Esnek Prob ile Hızlı Tarama

Aktif hava emişi, prob ucundaki hava örneğinin sensöre taşınmasını sağlar. Esnek kuğu boynu, cihaz gövdesini dar alana sokmadan boru bağlantılarını, vanaları ve cihaz arkasındaki noktaları kontrol etmeyi kolaylaştırır.

Prob ucunu kontrol edilen parçaya yaklaştırıp yavaşça ilerleterek seviyedeki değişimi izleyebilirsiniz. Algılama yüzeyi kapatılmamalıdır.

Sesli, Görsel ve Titreşimli Kaçak Uyarısı

Gaz seviyesi arttıkça sesli uyarının tekrarlama sıklığı yükselir. Ses düzeyi yüksek, düşük veya kapalı olarak ayarlanabilir. Titreşimli uyarı devre dışı bırakılamaz.

Renkli gösterimde yeşil normal, sarı uyarı ve kırmızı alarm durumunu belirtir. Sayısal değer, grafik ve titreşim birlikte kaçağın bulunduğu bölgeyi takip etmenize yardımcı olur. Bu uyarılar kişisel güvenlik için kullanılan sürekli gaz alarm cihazının yerini almaz.

Tek Cihazda Yanıcı Gaz ve Soğutucu Akışkan Kaçağı Tespiti

• 0554 3515 Yanıcı Gaz Sensörü: Metan, propan, bütan ve hidrojen kaçaklarının aranması içindir. 0563 1515 kodlu bu pakette bir adet yanıcı gaz sensörü bulunur.

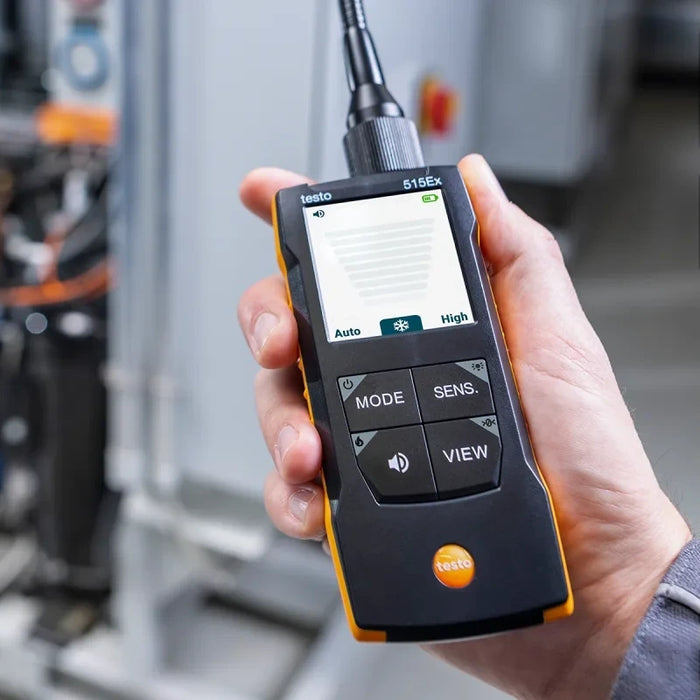

• 0554 4515 Soğutucu Akışkan Sensörü: HFC, HFO, HCFC, HCFO, HC (R290) ve karışım soğutucu akışkanlarla yapılan kaçak aramalarında kullanılabilir. Ayrıca satılır; standart pakete dahil değildir.

Uygulamaya göre uygun sensör takılır; iki sensör aynı anda çalışmaz. Sensörün normal kullanım koşullarındaki ömrü yaklaşık iki yıldır. Önceden kalibre edilmiş yedek sensör takıldıktan sonra kullanıma hazırdır; düzenli fonksiyon testi ve bakım ihtiyacı devam eder.

Auto (Pinpoint) ve Manual Mod Arasındaki Fark

• Auto (Pinpoint): Cihaz sıfır noktasını mevcut arka plan seviyesine göre otomatik ayarlar. Yavaş arka plan değişimlerini bastırarak daha yüksek seviyeli kaçakların bulunduğu bölgeyi daraltmanıza yardımcı olur. High+, High ve Low hassasiyetleri seçilebilir.
• Manual: Kullanıcının belirlediği sabit referansla çalışır. Manuel sıfırlamayla yeni bir başlangıç seviyesi oluşturulabilir; hassasiyet High (3 g/yıl) olarak sabittir. Sıfırlama maksimum göstergeyi de temizler.

Sıfırlama sırasında mevcut olan gaz seviyesi bastırılır. Bu nedenle sıfırlama sonrası sayısal gösterge, ortamdaki gerçek gaz konsantrasyonu olarak yorumlanmamalıdır.

Sayısal Gösterge, Çubuk Grafik, Halka ve Trend Görünümü

Ekrandaki anlık ve maksimum sayısal değerlere üç farklı grafik görünümü eşlik eder. VIEW tuşuyla bu görünümler arasında geçiş yapılır.

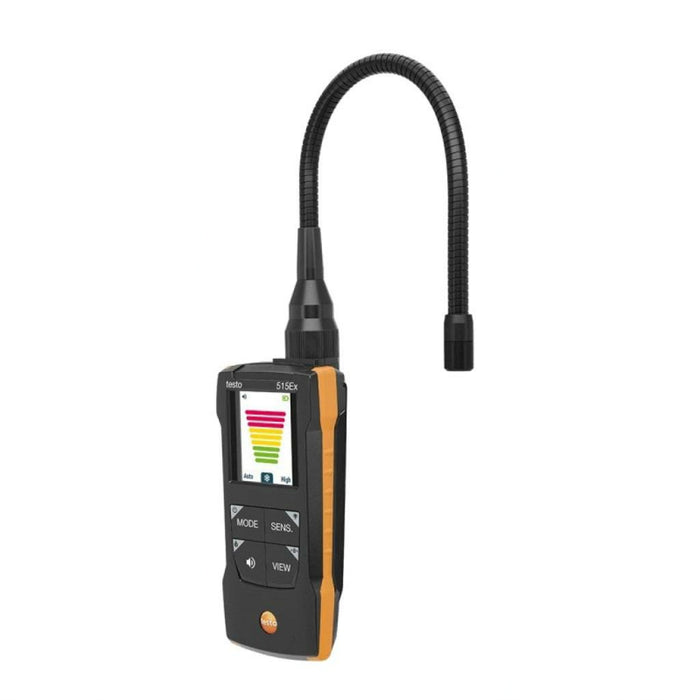

• Çubuk Grafik: Gaz seviyesi arttıkça aşağıdan yukarıya dolar. Seviye azaldığında görünen çubuk sayısı yukarıdan aşağıya doğru azalır.
• Halka / Segment: Gaz seviyesi arttıkça halkalar dıştan içe doğru belirir; seviye düştüğünde içten dışa doğru kaybolur.

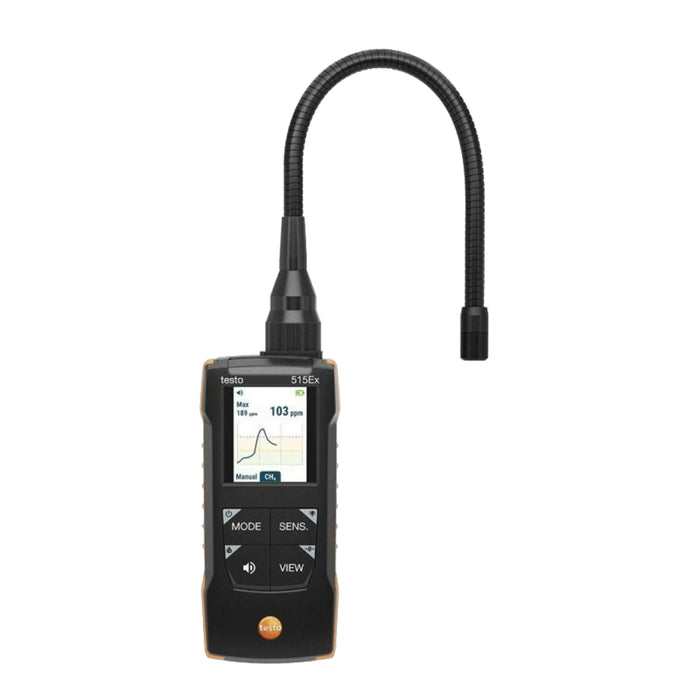

• Trend Eğrisi: Algılama seviyesinin zaman içindeki değişimini gösterir. Sensör farklı noktalarda gezdirilirken artış ve azalışların izlenmesini kolaylaştırır.

Sayısal ppm, % hacim ve %LEL değerleri kaçak yerini bulmaya yönelik göstergelerdir. Hassas konsantrasyon ölçümü veya kesin kaçak debisi sonucu olarak kullanılmamalıdır. Gösterge ppm ile başlar; 999 ppm üzerinde otomatik olarak % hacme geçer (1.000 ppm = %0,1 hacim). Birimler elle değiştirilemez. Kılavuzda alt patlama sınırına ulaşıldığında >LEL uyarısı gösterildiği belirtilir.

Uygulama Alanları

• Uygun gaz grubu ve sıcaklık sınıfındaki Zone 2 alanlarında kısa süreli kaçak araması
• Doğalgaz ve LPG tesisatlarında bağlantı noktalarının kontrolü
• Gaz kazanları ve ısıtma sistemlerinde bakım ve servis çalışmaları
• Gaz hatları, vanalar, rakorlar ve boru eklerinde kaçak yerinin bulunması
• Hidrojen hatlarında ve forming gazla kaçak tespiti

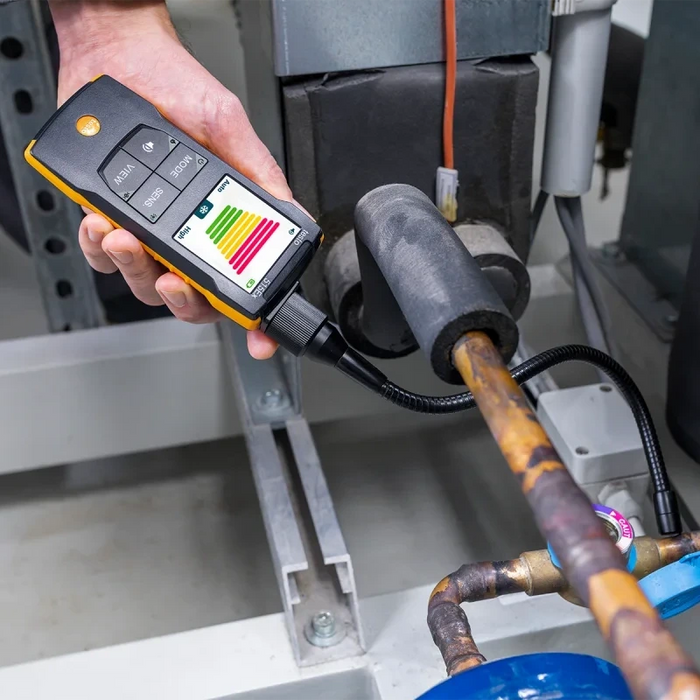

• Opsiyonel 0554 4515 sensörle klima ve soğutma sistemlerinde soğutucu akışkan kaçağı araması

Testo 515 Ex Nasıl Kullanılır?

1. Temiz havada açın ve ısınmayı bekleyin: Düzenli kullanımda gaz sensörü yaklaşık 30 saniye, soğutucu akışkan sensörü yaklaşık 60 saniyede ısınır. Süre ekranda geri sayımla gösterilir. Uzun süre kullanılmayan sensörlerde ek ısınma gerekebilir.
2. Fonksiyon testini yapın: Kaçak aramasından önce uygun düşük konsantrasyonlu test gazıyla kılavuzdaki kontrolü uygulayın. Sensör tepki vermiyorsa cihazı kullanmayın.
3. Gazı, modu ve hassasiyeti seçin: Gaz sensörüyle kontrol edilen tesisata uygun CH₄, C₃H₈, C₄H₁₀ veya H₂ seçin. Auto ya da Manual modunu belirleyin; hassasiyet seçimi Auto modunda yapılır.
4. Prob ucunu yavaşça ilerletin: Kontrol edilen bağlantıya mümkün olduğunca yaklaşın ve saniyede 2 cm’den daha yavaş tarayın. Probun algılama yüzeyini kapatmayın.
5. En yüksek göstergeyi takip edin: Çubuk veya halka sayısının arttığı, trendin yükseldiği bölgeyi izleyin. En yüksek gösterge alınan alanı olası kaçak noktası olarak değerlendirin.
6. Kullanım sonrasında temiz havada bekletin: Sensörü tekrar kullanmadan önce yaklaşık iki dakika temiz havada havalandırın. Cihazı kapatıp sensör başlığını soğuttuktan sonra kaldırın.

Kılavuz, metan ve hidrojenin havadan hafif olması nedeniyle şüpheli bağlantının üst tarafının; propan ve bütanın ise havadan ağır olması nedeniyle alt tarafının kontrol edilmesini önerir.

Sensör Değişimi Nasıl Yapılır?

Değişimi yalnızca patlayıcı atmosfer bulunmayan bir alanda, cihaz kapalı ve sensör başlığı soğumuşken yapın. Yalnızca cihazla uyumlu orijinal sensörleri kullanın.

1. Kuğu boynu bağlantısını sökün: Gövde üzerindeki dişli prob bağlantısını elle gevşetip çıkarın.
2. Mevcut sensörü çıkarın: Gövde üzerindeki sensör yuvasından takılı sensörü alın.
3. Yeni sensörü takın: Uygulamaya uygun 0554 3515 veya 0554 4515 sensörü yuvasına yerleştirin.
4. Kuğu boynunu yeniden sabitleyin: Prob bağlantısını yerine vidalayın. Önceden kalibre edilmiş sensör, cihaz yeniden çalıştırılıp ısındıktan sonra kullanıma hazırdır.

Sensör, cihaz açıkken değiştirilmişse işlemden sonra cihaz yeniden başlatılmalıdır.

Paket İçeriği

• Testo 515 Ex yanıcı gaz kaçak dedektörü
• 1 adet yanıcı gaz sensörü (0554 3515)
• Filtreler
• Koruyucu kapak
• USB-C kablo
• Softcase taşıma çantası

0554 4515 soğutucu akışkan sensörü ve 0554 1131 Testo şebeke adaptörü ayrıca satılır; üreticinin bu ürün kodu için verdiği standart teslimat listesinde yer almaz.

Kullanım Koşulları ve Sensör Bakımı

Testo 515 Ex kısa süreli kaçak araması içindir. Hassas gaz konsantrasyonu ölçen bir analizör, kişisel güvenlik monitörü veya koruyucu ekipman olarak kullanılmamalıdır.

• Zone 2, IIC ve T3 işaretlemesine uygun kullanım koşullarına uyun. Patlayıcı atmosferde gövdeyi açmayın, sensör değiştirmeyin ve şarj yapmayın. Dahili batarya değişimi Testo servisi tarafından yapılmalıdır.
• Şarjı yalnızca patlayıcı ortam dışında, 0 … +35 °C’de, uygun orijinal Testo adaptörü ve cihazla verilen USB-C kabloyla yapın. Üreticinin şarj gerilimi ve bağlantı koşullarına uyun.
• Kılavuzdaki kontrollü kirlilik derecesi 2 (PD2) ortamı ve taşıma kısıtlamalarına uyun. Bu kontrollü ortam dışında kullanım, taşıma veya şarj, üretici tarafından ya da üretici sorumluluğunda servis işlemi gerektirir.
• Yoğun elektrostatik yük oluşturan işlemlerden, gerilim altındaki bileşenlerden, yağmurdan, yoğuşmadan ve %80 bağıl nemin üzerindeki ortamlardan kaçının. İzin verilen çalışma ve saklama sıcaklıklarını koruyun; doğrudan güneşten uzak tutun.
• Her kaçak aramasından önce fonksiyon testi yapın. Çakmak, araç egzozu veya uygun olmayan gaz eşdeğerlerini fonksiyon testi ya da kalibrasyon için kullanmayın.
• Sensörü nem, su, asit, alkali maddeler ve yüksek H₂S, SOx, Cl₂ veya HCl seviyelerinden koruyun. Bu etkiler sensöre zarar verebilir veya yanıltıcı göstergeye yol açabilir.

Sigara dumanı, yağ, gres, silikon ve buharlaşan maddeler sensörü kirleterek hassasiyeti azaltabilir. Cihazı ve sensörü yalnızca tehlikeli alan dışında, kullanım kılavuzundaki yöntemle temizleyin. Testo, sensörde birikinti oluşmasını azaltmak için cihazın düzenli aralıklarla açılmasını ve yıllık yetkili servis kontrolünü önerir. Amacı dışında kullanım veya cihaza zor uygulanması garanti taleplerini geçersiz kılabilir.

Teknik Özellikler

Sık Sorulan Sorular

ATEX onayı cihazın kişisel gaz alarmı olarak kullanılabileceği anlamına gelir mi?

Hayır. Testo 515 Ex kısa süreli kaçak araması içindir; kişisel güvenlik monitörü veya koruyucu ekipman değildir. ATEX işaretlemesi, belirtilen alan ve kullanım koşulları için cihazın patlamadan korunma özelliklerini ifade eder.

İki sensör de bu pakete dahil mi?

0563 1515 kodlu paket bir adet yanıcı gaz sensörüyle gelir. Soğutucu akışkan kaçağı aramak için 0554 4515 sensör ayrıca alınır. Uygulamaya göre sensörler değiştirilir; aynı anda iki sensör kullanılmaz.

ppm ve %LEL göstergeleri hassas konsantrasyon ölçümü için kullanılabilir mi?

Hayır. Sayısal değerler kaçağın yerini bulmaya yardımcı olur. Gaz türü, sensörün diğer gazlara tepkisi ve sıfırlama referansı göstergeyi etkileyebilir.

Cihaz şarj olurken kaçak araması yapabilir miyim?

Kılavuza göre çalışırken adaptör bağlandığında cihaz ATEX gereği kapanır. Şarj işlemi yalnızca tehlikeli alan dışında ve belirtilen ekipman ile sıcaklık koşullarında yapılmalıdır.

Önceden kalibre edilmiş sensör düzenli kontrol ihtiyacını ortadan kaldırır mı?

Hayır. Her kaçak aramasından önce fonksiyon testi yapılmalı; üreticinin düzenli kalibrasyon ve yıllık yetkili servis kontrolü önerileri izlenmelidir.
