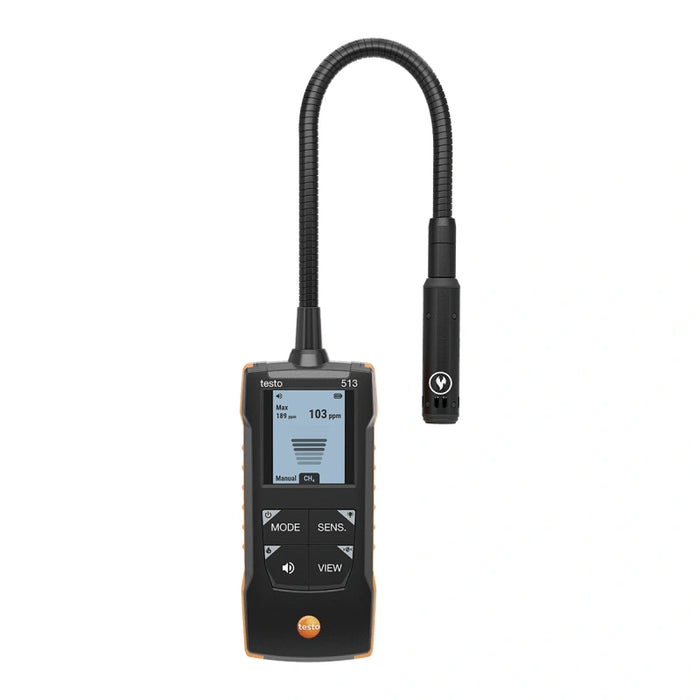

Testo 513 Yanıcı Gaz Kaçak Dedektörü
Testo 513 Yanıcı Gaz Kaçak Dedektörü ile Tesisat Kontrolü
Testo 513, doğalgaz ve LPG tesisatları, gaz kazanları ve benzeri sistemlerde yanıcı gaz kaçaklarının yerini bulmak için kullanılan esnek problu bir gaz kaçak dedektörüdür. Metan, propan, bütan ve hidrojen için gaz türü seçimi sunar; 1 ppm’den başlayan algılama aralığı, hızlı tepkisi ve sesli-görsel uyarısıyla kaçak aramasını kolaylaştırır. Sensör dahil 330 mm uzunluğundaki kuğu boynu prob, dar noktalara erişim sağlar. Sensörü kullanıcı tarafından aletsiz değiştirilebilir.
Testo 513 Yanıcı Gaz Kaçak Algılayıcı Özellikleri
- Dört Gaz İçin Seçilebilir Algılama: Metan (CH₄), propan (C₃H₈), bütan (C₄H₁₀) ve hidrojen (H₂) seçenekleri bulunur. Kontrol edilen tesisata uygun gaz türü cihazdan seçilir.
- 1 ppm’den Başlayan Algılama Aralığı: Her gaz için 1 ppm … %1,0 hacim aralığında kaçak araması yapılabilir. Ekrandaki değerler, kaçağın yerini bulmaya yönelik yaklaşık göstergelerdir; hassas konsantrasyon ölçümü olarak kullanılmaz.
- Yüksek ve Düşük Hassasiyet: Auto modunda High (3 g/yıl) ve Low (14 g/yıl) seçimi yapılır. High genel kaçak aramalarında, Low ise büyük kaçaklarda veya yüksek arka plan seviyelerinde kullanılabilir. Manual modunda hassasiyet High olarak sabittir.
- İki Saniyeden Kısa Tepki: Tepki ve geri dönüş süreleri 2 saniyenin altındadır. Prob farklı bağlantılara yaklaştırıldığında algılama seviyesindeki değişimi hızlıca takip edebilirsiniz.
- Sesli ve Görsel Kaçak Uyarısı: Gaz seviyesi arttıkça sesli uyarının tekrarlama sıklığı artar. Ses seviyesi yüksek, düşük veya kapalı olarak ayarlanabilir; değişim ekrandaki grafik üzerinden de izlenir.

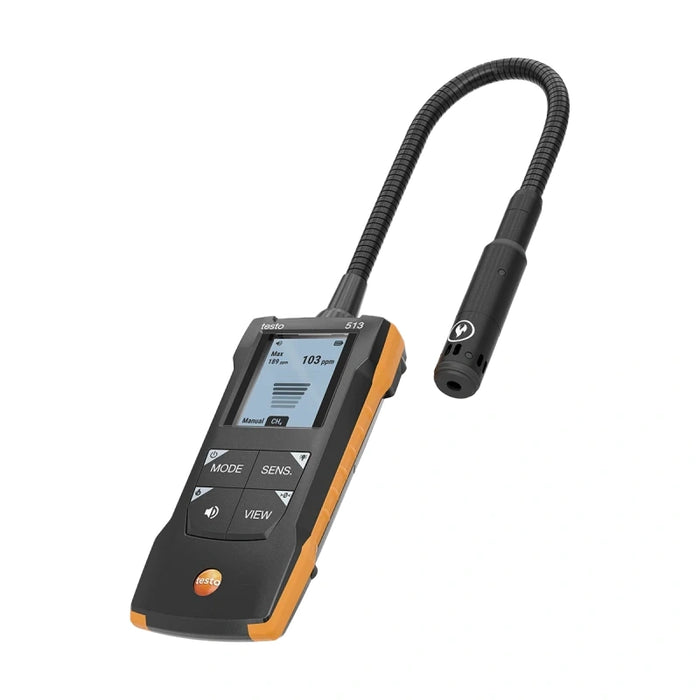

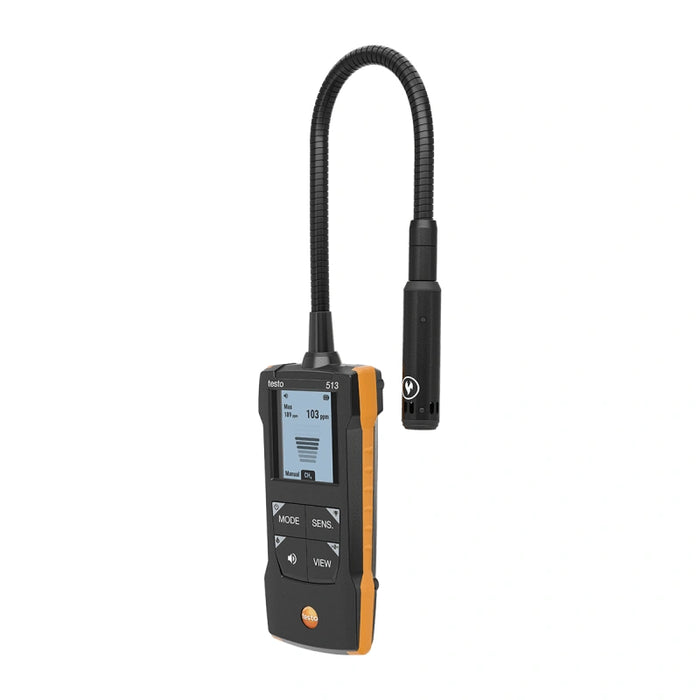

- 330 mm Esnek Kuğu Boynu Prob: Bu gaz kaçak dedektörü, sensör dahil 330 mm uzunluğundaki esnek probuyla boru bağlantıları, vana çevreleri ve cihaz arkalarında kontrolü kolaylaştırır. Cihaz gövdesini dar alana sokmadan sensörü kontrol noktasına yaklaştırabilirsiniz.
- Auto ve Manual Çalışma Modları: Auto (Pinpoint) modu arka plan seviyesine göre otomatik sıfırlama yapar. Manual modunda referans seviyesini kullanıcı belirler. Kaçak aramasının koşullarına göre iki mod arasında geçiş yapılabilir.
- Çubuk Grafik ve Halka Gösterimi: VIEW tuşuyla çubuk grafik veya merkezi nokta etrafındaki halka görünümü seçilir. Sayısal gösterge ve grafikler, kaçak kaynağına yaklaşırken seviyedeki değişimi takip etmenize yardımcı olur.
- Aletsiz Değiştirilebilir Sensör: Normal kullanım koşullarında yaklaşık iki yıl ömür sunan sensör, cihaz kapalıyken kullanıcı tarafından değiştirilebilir. Uyumlu 0554 3515 yedek sensör önceden kalibre edilmiş olarak gelir ve ayrıca satılır.
- Aydınlatmalı Ekran ve Maksimum Değer: Aydınlatmalı ekranda güncel gösterge, maksimum değer, seçilen gaz türü, çalışma modu ve pil durumu takip edilir.
- Standart AA Pillerle Çalışma: Üç AA alkalin pil ile yaklaşık 10 saat çalışır. Kullanıcı işlemi yapılmadığında ve uyarı eşiğinin üzerinde gaz algılanmadığında 10 dakika sonra otomatik kapanır; kapanmadan önce sesli uyarı ve 10 saniyelik geri sayım gösterilir.
Testo 513 ile Algılanan Gaz Türleri
GAS tuşuyla CH₄, C₃H₈, C₄H₁₀ veya H₂ seçilebilir. Gaz seçimi hem Auto hem Manual modunda yapılır ve seçilen türün kontrol edilen gazla eşleşmesi gerekir. %95 azot ve %5 hidrojen içeren forming gazla yapılan kaçak aramasında H₂ seçilir.
Gaz türünün seçilebilmesi, cihazın bilinmeyen bir gazın türünü otomatik tanıdığı anlamına gelmez. Sensör diğer yanıcı gazlara da tepki verebildiğinden Testo 513 gaz analizi veya gazları birbirinden ayırmak için kullanılmamalıdır.

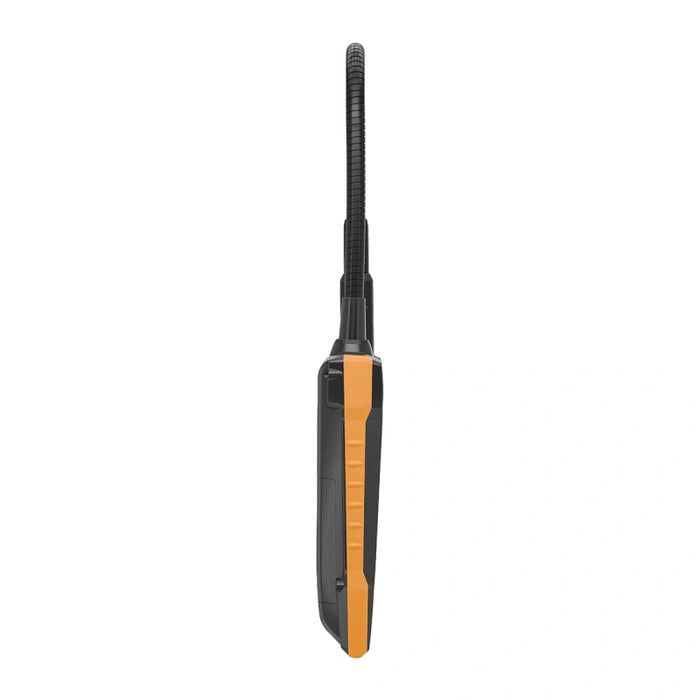

330 mm Esnek Prob ile Dar Noktalara Erişim
Esnek ve sağlam kuğu boynu, sensörü tesisatın erişimi zor bölümlerine yönlendirmenizi sağlar. Sensör dahil 330 mm uzunluk; vanalar, rakorlar, boru ekleri ve kazan bağlantıları çevresinde arama yapmayı kolaylaştırır. Kontrol sırasında sensörün algılama yüzeyi kapatılmamalıdır.
Değiştirilebilir Sensör ve Kullanım Ömrü
Sensörün normal kullanım koşullarındaki ömrü yaklaşık iki yıldır; kirlenme ve kullanım şartları bu süreyi etkileyebilir. Cihaz kapatılıp sensör başlığı soğuduktan sonra uyumlu sensör aletsiz değiştirilebilir.
0554 3515 kodlu yedek gaz sensörü önceden kalibre edilmiş olarak gelir ve takıldıktan sonra kullanıma hazırdır. Sensör ayrıca satılır. Düzenli fonksiyon testi, bakım ve kalibrasyon ihtiyacı devam eder.
Auto (Pinpoint) ve Manual Mod Arasındaki Fark
- Auto (Pinpoint): Cihaz sıfır noktasını mevcut arka plan seviyesine göre otomatik ayarlar. Yavaş arka plan değişimlerini bastırarak daha yüksek seviyeli kaçakların yerini daraltmanıza yardımcı olur. High veya Low hassasiyet seçilebilir.
- Manual: Cihaz kullanıcının belirlediği referansla çalışır. Arka planı daha düşük olan uygun bir noktada manuel sıfırlama yaparak başlangıç seviyesini siz belirlersiniz. Hassasiyet High (3 g/yıl) olarak sabittir.
Sıfırlama sırasında mevcut olan gaz seviyesi bastırılır. Bu nedenle sıfırlama sonrasındaki sayısal gösterge, ortamdaki gerçek gaz konsantrasyonu olarak yorumlanmamalıdır.
Çubuk Grafik ve Halka Görünümü ile Kaçak Takibi
- Çubuk grafik görünümü: Gaz seviyesi arttıkça grafik aşağıdan yukarıya dolar ve daha fazla çubuk görünür. Seviye düştüğünde çubuklar yukarıdan aşağıya doğru azalır.
- Halka görünümü: Gaz seviyesi arttıkça merkez etrafındaki halkalar dıştan içe doğru belirir. Seviye düştüğünde halkalar içten dışa doğru kaybolur.
High hassasiyetinde beş veya daha fazla çubuk, kılavuzda yaklaşık 5 g/yıl kaçak seviyesine yönelik bir gösterge olarak açıklanır. Metal oksit sensörün tepkisi çevresel koşullardan etkilenebildiği için bu gösterim kesin kaçak debisi değildir. Sayısal ppm değeri de yönlendiricidir; hassas gaz konsantrasyonu ölçümünün yerini almaz. Üretici, güvenilir kaçak tespiti için yetkili servis tarafından düzenli kalibrasyon önerir.
Gösterge ppm ile başlar; 999 ppm üzerindeki seviyelerde otomatik olarak % hacme geçer (1.000 ppm = %0,1 hacim). %LEL gösterimi de bulunur. Birimler kullanıcı tarafından elle değiştirilemez.
Gaz Seviyesi Arttıkça Sıklaşan Sesli Uyarı
Kaçak araması sırasında gaz seviyesi yükseldikçe uyarı sesleri daha sık tekrarlanır. Böylece sensörün daha yüksek seviyeli bir bölgeye yaklaştığını sesle takip edebilirsiniz. Ses yüksek, düşük veya kapalı olarak ayarlanabilir; görsel gösterge ekranda izlenmeye devam eder.
Uygulama Alanları

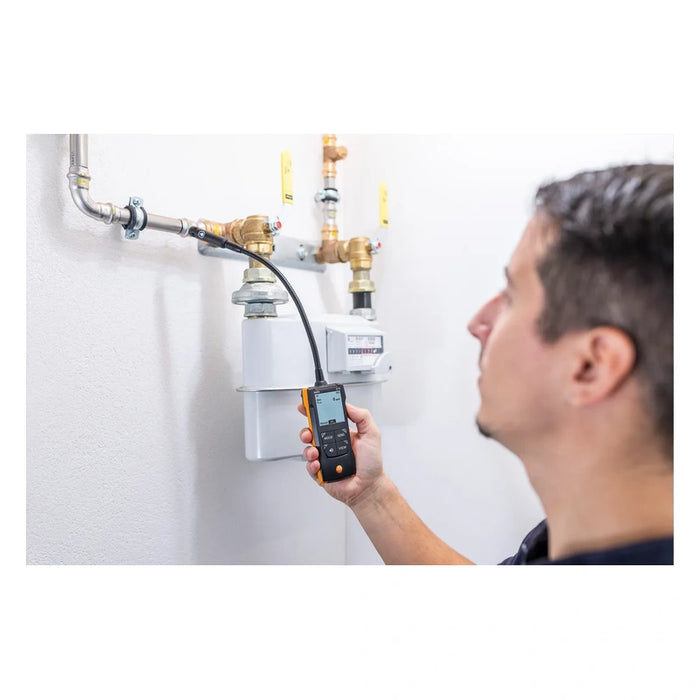

- Doğalgaz ve LPG tesisatlarında bağlantı noktalarının kaçak kontrolü

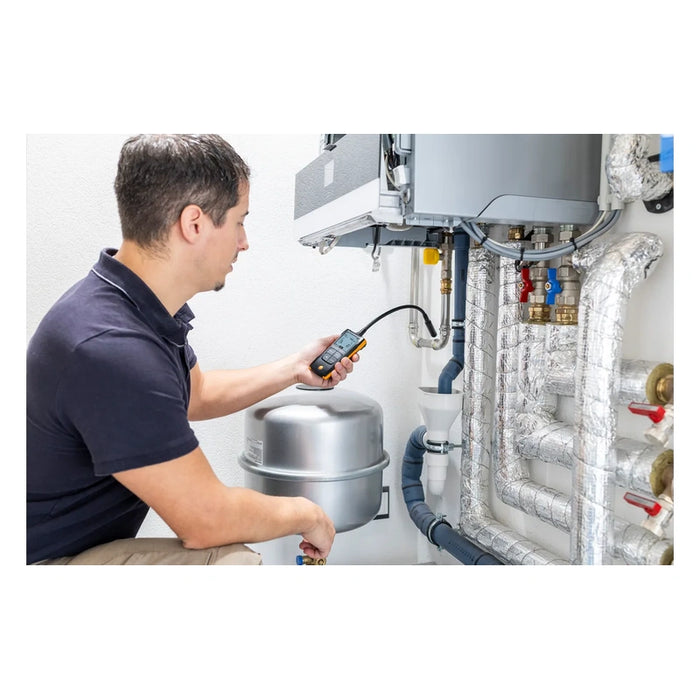

- Gaz kazanları ve ısıtma sistemlerinde bakım ve servis kontrolleri
- Gaz hatları, vana, rakor ve boru eklerinde kaçak yerinin aranması
- Hidrojen hatlarında ve hidrojen içeren forming gazla kaçak araması
- Konut ve endüstriyel tesislerin patlayıcı atmosfer bulunmayan alanlarında kısa süreli kaçak tespiti
Testo 513 ile Kaçak Araması Nasıl Yapılır?
- Cihazı hazırlayın: Cihazı temiz havada açın ve normal kullanımda yaklaşık 60 saniyelik ısınma süresinin tamamlanmasını bekleyin. Kaçak aramasından önce uygun test gazıyla kılavuzdaki fonksiyon testini uygulayın.
- Gaz türünü ve modu seçin: Tesisatta bulunan gazı seçin. Çalışma koşullarına göre Auto veya Manual modunu kullanın.
- Sensörü yavaşça ilerletin: Sensör başlığını kontrol edilen parçaya mümkün olduğunca yaklaştırın; saniyede 2 cm’den daha yavaş hareket ettirin. Sensör yüzeyini kapatmayın.
- En yüksek göstergeyi takip edin: Çubuk veya halka sayısının arttığı bölgeyi izleyin. En yüksek gösterge alınan alanı olası kaçak noktası olarak değerlendirin.
- İşlem sonunda havalandırın: Tekrar kullanmadan önce sensörü yaklaşık iki dakika temiz havada havalandırın. Cihazı kapatıp sensör başlığını soğuttuktan sonra kaldırın.
Paket İçeriği
- Testo 513 yanıcı gaz kaçak dedektörü
- Gaz sensörü
- Taşıma çantası
- 3 adet AA alkalin pil
- Koruyucu kapak
Kullanım Koşulları ve Sensör Bakımı
Testo 513 kısa süreli gaz kaçağı araması için tasarlanmıştır. Hassas gaz konsantrasyonu ölçümü yapan bir analizör, kişisel gaz alarm cihazı veya koruyucu ekipman olarak kullanılmamalıdır.
- Patlayıcı atmosferlerde kullanmayın; pil veya sensör değişimini bu ortamlarda yapmayın.
- Elektrik gerilimi bulunan bileşenler üzerinde tespit yapmayın.
- Yağmurda, rutubetli veya yoğuşmalı ortamlarda ve %80 bağıl nemin üzerinde kullanmayın. İç mekân kullanımı önerilir.
- İzin verilen çalışma, saklama ve taşıma sıcaklıklarını koruyun; cihazı doğrudan güneş ışığından uzak tutun.
- Her kaçak aramasından önce fonksiyon testi yapın. Çakmak veya araç egzozunu test kaynağı olarak kullanmayın; bunlar sensörü kirletebilir.
- Sensörü nem, su, asit, alkali maddeler ve kılavuzda belirtilen zararlı gazlardan koruyun. Bu etkiler yanıltıcı tepkilere veya sensör hasarına yol açabilir.
Sigara dumanı, kirli hava, yağ, gres, silikonlar ve buharlaşan sıvı veya gazlar sensör yüzeyinde birikinti oluşturabilir. Sonuç olarak hassasiyet azalabilir, gösterge sapabilir veya arka plan gaz seviyesi görünebilir. Temizlik gerektiğinde kullanım kılavuzundaki yöntemi izleyin; sensöre rastgele temizleyici veya çözücü uygulamayın.
Seyrek kullanılan cihazlarda da sensör üzerinde birikinti oluşabilir. Testo bu durumu azaltmak için cihazın düzenli olarak açılmasını önerir. Uzun süre kullanılmadıysa sıfır noktası kararlı hale gelene kadar ek ısınma gerekebilir. Üretici ayrıca yıllık yetkili servis kontrolü önerir.
Üretici, amacı dışında kullanım veya cihaza zor uygulanması halinde garanti taleplerinin geçersiz olacağını belirtir.
Teknik Özellikler
| Algılanan Gazlar | Metan (CH₄), propan (C₃H₈), bütan (C₄H₁₀), hidrojen (H₂) |
| Algılama Aralığı | Her gaz için 1 ppm … %1,0 hacim |
| Gösterge Çözünürlüğü | 1 ppm / %0,01 hacim / %1 LEL |
| Gösterim Birimleri | ppm, % hacim, %LEL; ppm’den % hacme otomatik geçiş |
| Kaçak Algılama Hassasiyeti | High: 3 g/yıl; Low: 14 g/yıl (Low yalnızca Auto modunda) |
| Sensör Teknolojisi | Metal oksit |
| Tepki Süresi | < 2 saniye |
| Geri Dönüş Süresi | < 2 saniye |
| Isınma Süresi | Normal kullanımda yaklaşık 60 saniye |
| Çalışma Modları | Auto (Pinpoint), Manual |
| Ekran Görünümleri | Çubuk grafik, halka/segment görünümü; sayısal gösterge |
| Sıfırlama | Auto modunda otomatik; Manual modunda kullanıcı kontrollü |
| Kaçak Uyarısı | Sesli ve görsel |
| Ses Ayarı | Yüksek, düşük, kapalı |
| Prob Uzunluğu (Sensör Dahil) | 330 mm |
| Sensör Ömrü | Normal kullanım koşullarında yaklaşık 2 yıl |
| Güç Kaynağı | 3 × AA alkalin pil (şarj edilemeyen) |
| Pil Ömrü | Yaklaşık 10 saat |
| Otomatik Kapanma | 10 dakika kullanıcı işlemi yapılmadığında ve uyarı eşiği üzerinde gaz algılanmadığında; 10 saniyelik ön uyarı |
| Koruma Sınıfı | IP30 |
| Gövde Malzemesi | PC / TPE |
| Çalışma Sıcaklığı | −10 … +50 °C |
| Çalışma Nemi | 0 … %80 bağıl nem, yoğuşmasız |
| Çalışma Rakımı | ≤ 2.000 m |
| Saklama Sıcaklığı | −20 … +60 °C |
| Boyutlar | 135 × 60 × 28 mm (U × G × Y) |
| Ağırlık | 296 g |
Sık Sorulan Sorular
Testo 513 dört gazı aynı anda ayrı ayrı ölçer mi?
Sensör yanıcı gazlara tepki verir; cihaz bilinmeyen gazı otomatik tanımlayan çok gazlı bir analizör değildir. Kullanıcı CH₄, C₃H₈, C₄H₁₀ veya H₂ seçer. Seçim kontrol edilen gazla eşleşmelidir.
Testo 513 ppm değerini hassas konsantrasyon ölçümü olarak kullanabilir miyim?
Sayısal değerler kaçağın yerini bulmaya yardımcı olan yönlendirici göstergelerdir. Sensörün diğer gazlara tepkisi, arka plan seviyesi ve sıfırlama sonucu etkileyebilir. Hassas konsantrasyon ölçümü için bu amaca uygun bir ölçüm cihazı gerekir.
Sensör önceden kalibre geliyorsa düzenli kontrol gerekir mi?
Yedek sensör önceden kalibre edilmiş ve kullanıma hazırdır. Buna rağmen her kaçak araması öncesinde fonksiyon testi yapılmalı; üreticinin önerdiği düzenli kalibrasyon ve yıllık yetkili servis kontrolü uygulanmalıdır.
Cihaz neden temiz havada açılmalıdır?
Açılışta otomatik sıfırlama yapıldığı için başlangıç ortamının temiz olması gerekir. Gaz bulunan bir ortamda alınan referans, bu seviyeyi bastırabilir ve göstergenin yorumlanmasını etkileyebilir.
Testo 513 kişisel gaz alarmı veya sürekli güvenlik monitörü olarak kullanılabilir mi?
Cihaz bu amaçlar için uygun değildir. Kısa süreli kaçak aramasında kullanılır; patlayıcı atmosferlerde çalıştırılmamalıdır.
