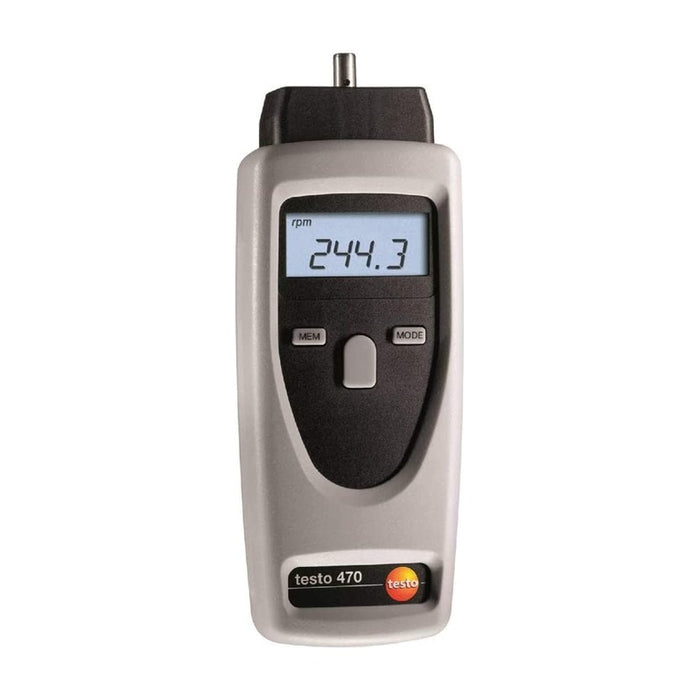

Testo 470 Temaslı ve Temassız Takometre

Testo 470 Temaslı ve Temassız Takometre

Testo 470, dönen parçaların devrini optik veya temaslı yöntemle ölçen, ölçüm tekerlekleriyle yüzey hızı ve uzunluk ölçümü de yapabilen bir takometredir. Optik ölçümde 1–99.999 rpm, temaslı ölçümde 0,1–19.999 rpm aralığını destekler. 600 mm’ye kadar optik ölçüm mesafesi, son değer ile MIN/MAX/AVG hafızası ve kutudan çıkan ölçüm başlıklarıyla bakım, servis ve üretim kontrollerinde kullanılabilir.

Testo 470 Optik ve Mekanik Devir Ölçer Özellikleri

• Optik ve temaslı devir ölçümü: Testo 470, iki ölçüm yöntemini tek cihazda birleştirir. Optik ölçümde parçaya yansıtıcı işaret yerleştirilir; temaslı ölçümde uygun uç veya ölçüm tekerleği kullanılır.
• 1–99.999 rpm optik ölçüm aralığı: Optik modda okunan değerin ±%0,02’si ±1 hane doğrulukla ölçüm yapar. Cihaz ile hedef arasındaki mesafe 600 mm’ye kadar olabilir.
• 0,1–19.999 rpm temaslı ölçüm aralığı: Mekanik modda okunan değerin ±%0,2’si ±1 hane doğruluk sunar. Uygun ölçüm ucu, dönen milin merkezine ekseniyle aynı doğrultuda temas ettirilir.
• Devir, yüzey hızı ve uzunluk: Devir ölçümünün yanında konveyör bandı, kayış ve hareketli yüzeylerin hızını; hareket boyunca tekerleğin katettiği mesafeyi de ölçebilirsiniz.
• Farklı uygulamalar için ölçüm başlıkları: Kutudan çıkan temaslı devir ölçüm ucu, 0,1 m ve 6 inç çevre uzunluklu tekerleklerle ölçüm yöntemini uygulamaya göre seçebilirsiniz. Bu değerler tekerleklerin çevre uzunluğudur.
• Tekerleğe göre ayarlanabilir ölçüm: Cihazdaki tekerlek çevresi ayarı kullanılan tekerlekle eşleştirilir. 0,1 m tekerlekle 0,10–1999 m/dk, 6 inç tekerlekle 0,10–1524 m/dk yüzey hızı ölçülür.
• MIN/MAX/AVG ve son değer hafızası: Testo 470 takometre, son ölçüm değerinin yanında minimum, maksimum ve ortalama değerleri de saklar. Devir değişimlerini ve ölçüm süresindeki ortalamayı inceleyebilirsiniz.
• Görünür kırmızı ölçüm noktası: Optik ölçümde kırmızı ışık noktası, cihazı yansıtıcı işarete yönlendirmenizi kolaylaştırır.
• Farklı ölçü birimleri: Devir rpm; yüzey hızı m/dk, m/sn, ft/dk, ft/sn veya inç/dk; uzunluk ise m, ft veya inç olarak görüntülenebilir.
• Tek elle kullanım ve LCD ekran: Beş haneli, tek satırlı ekranı ve sade tuş düzeni saha ölçümlerinde kullanımı kolaylaştırır.
• Yaklaşık 40 saat pil ömrü: İki adet AA alkalin pille yaklaşık 40 saat çalışır. Düşük pil uyarısı, pil değişimi gerektiğini bildirir.
• Koruyucu kılıf ve taşıma çantası: SoftCase kılıf cihazı darbelere karşı korumaya yardımcı olur; taşıma çantası cihazı ve aksesuarları bir arada tutar.

Temaslı ve Temassız Ölçüm

Optik ölçümde yansıtıcı işaret, makine durdurulmuşken ölçülecek parçaya yerleştirilir. Parça dönerken cihazın kırmızı ölçüm noktası işarete yönlendirilerek temas olmadan devir okunur.

Temaslı devir ölçümünde adaptör ve uygun uç kullanılır. Ölçüm ucu mil merkezine hizalanır. Yüzey hızı ve uzunluk ölçümlerinde ise tekerlek, hareketli yüzeye kaymadan temas ettirilir. Tekerleğin çevre uzunluğu cihaz ayarıyla aynı olmalıdır; temas açısı, uygulanan baskı ve kayma ölçüm sonucunu etkiler.

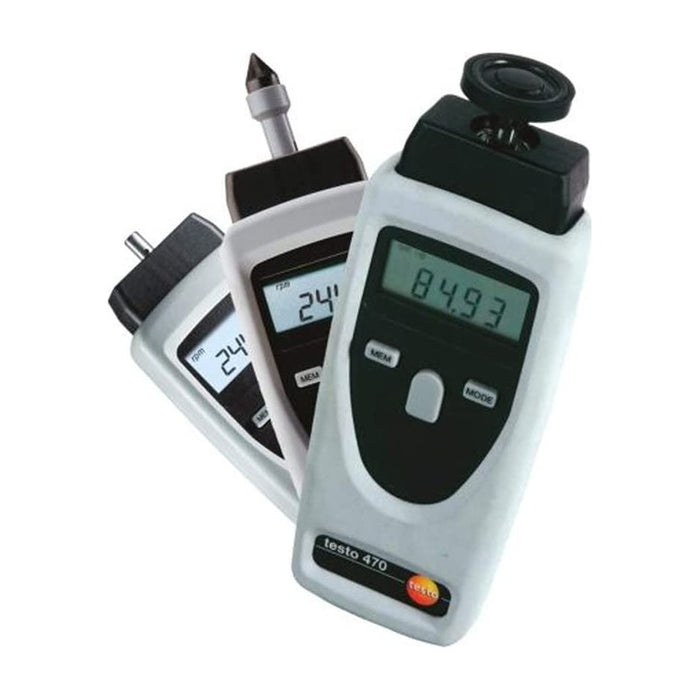

Temaslı Ölçüm Başlıkları

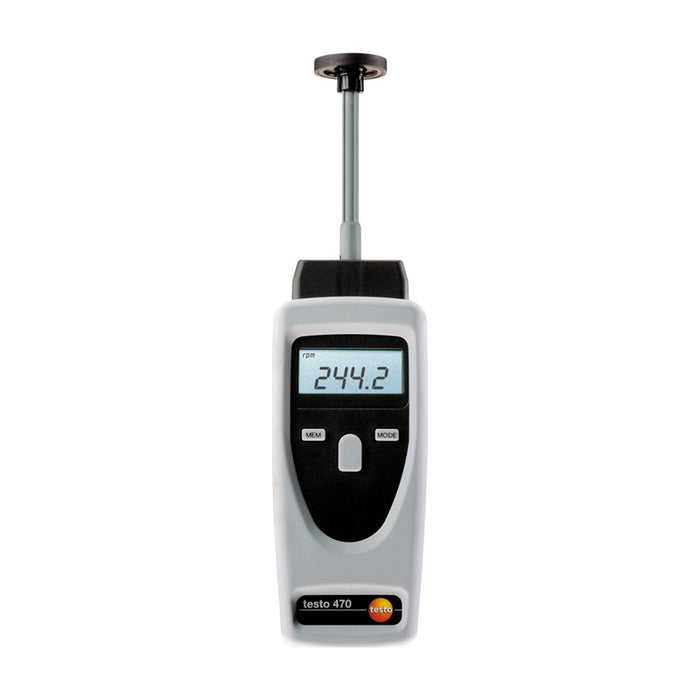

Devir ölçüm ucu, uygun mil ucunda doğrudan temaslı ölçüm için kullanılır. 0,1 m ve 6 inç çevre uzunluklu tekerlekler, bant ve benzeri hareketli yüzeylerde hız ve uzunluk ölçümü sağlar. Adaptör, temaslı ölçüm başlıklarının cihaza bağlanmasını sağlar.

Uygulama Alanları

• Elektrik motorları, miller ve kasnaklarda devir kontrolü ve bakım ölçümleri.
• HVAC sistemlerinde fan ve vantilatörlerin çalışma devrinin kontrolü.
• Konveyör bantları, kayışlar ve silindirlerde yüzey hızı ölçümü.
• Kağıt, tekstil, kablo ve film üretiminde hat hızı ve uzunluk kontrolü.
• Pompa ve kompresörlerde erişilebilir döner parçaların devir kontrolü.

Paket İçeriği

Testo 470 cihazı, temaslı ölçüm adaptörü ve ölçüm ucu, 0,1 m ve 6 inç ölçüm tekerlekleri, yansıtıcı işaretler, SoftCase koruyucu kılıf, taşıma çantası, piller ve üretici test protokolü ile birlikte gelir.

Teknik Özellikler

Sık Sorulan Sorular

Testo 470 temaslı ve temassız ölçüm yapabilir mi?

Evet. Optik yöntemle parçaya temas etmeden; adaptör ve uygun ölçüm ucuyla temaslı devir ölçümü yapar. Ölçüm aralıkları optik yöntemde 1–99.999 rpm, temaslı yöntemde 0,1–19.999 rpm’dir.

Optik devir ölçümü için yansıtıcı işaret gerekir mi?

Üreticinin tarif ettiği optik ölçüm yöntemi yansıtıcı işaret kullanır. İşaret, parça durdurulmuşken yerleştirilir; ölçüm sırasında kırmızı ölçüm noktası işarete yönlendirilir. Hedef mesafesi 600 mm’yi aşmamalıdır.

Testo 470 konveyör bandının hızını ve uzunluğunu ölçer mi?

Evet. Uygun tekerlek hareketli yüzeye temas ettirilerek yüzey hızı ve kat edilen uzunluk ölçülebilir. Doğru sonuç için cihazın tekerlek çevresi ayarı kullanılan tekerlekle eşleşmeli ve tekerlek yüzeyde kaymamalıdır.

0,1 m ve 6 inç tekerlek ifadeleri neyi belirtir?

Bu değerler tekerlek çapını değil, çevre uzunluğunu belirtir. Cihaz bu çevre değerini kullanarak dönüş sayısından yüzey hızı ve uzunluğu hesaplar.

Ölçüm başlıkları ve taşıma çantası pakete dahil mi?

Evet. Kitte temaslı ölçüm adaptörü ve ölçüm ucu, 0,1 m ve 6 inç tekerlekler, yansıtıcı işaretler, koruyucu kılıf ve taşıma çantası bulunur.

MIN/MAX/AVG hafızası veri kaydı anlamına mı gelir?

Bu hafıza son ölçümü ve ölçüm süresindeki minimum, maksimum ve ortalama değerleri incelemek içindir. Tarih ve saat bilgisiyle sürekli veri kaydı yapan bir datalogger hafızası değildir.
