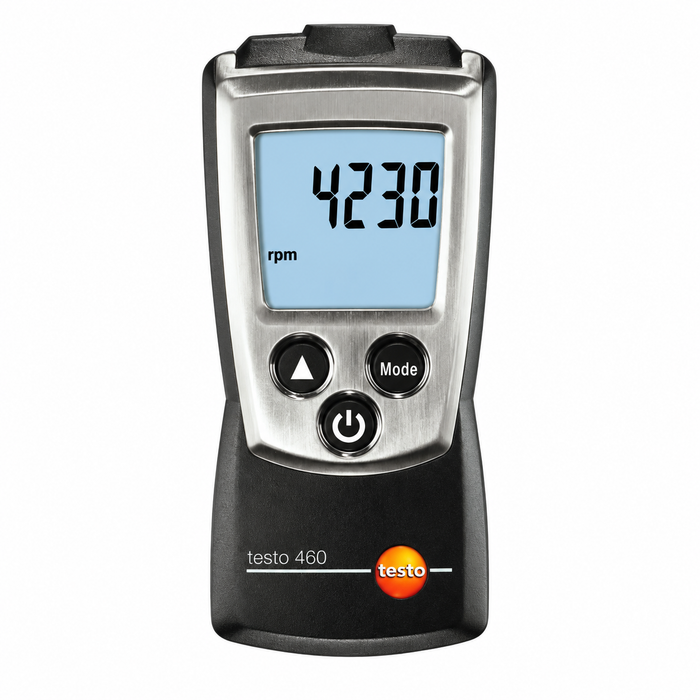

Testo 460 Temassız Optik Takometre

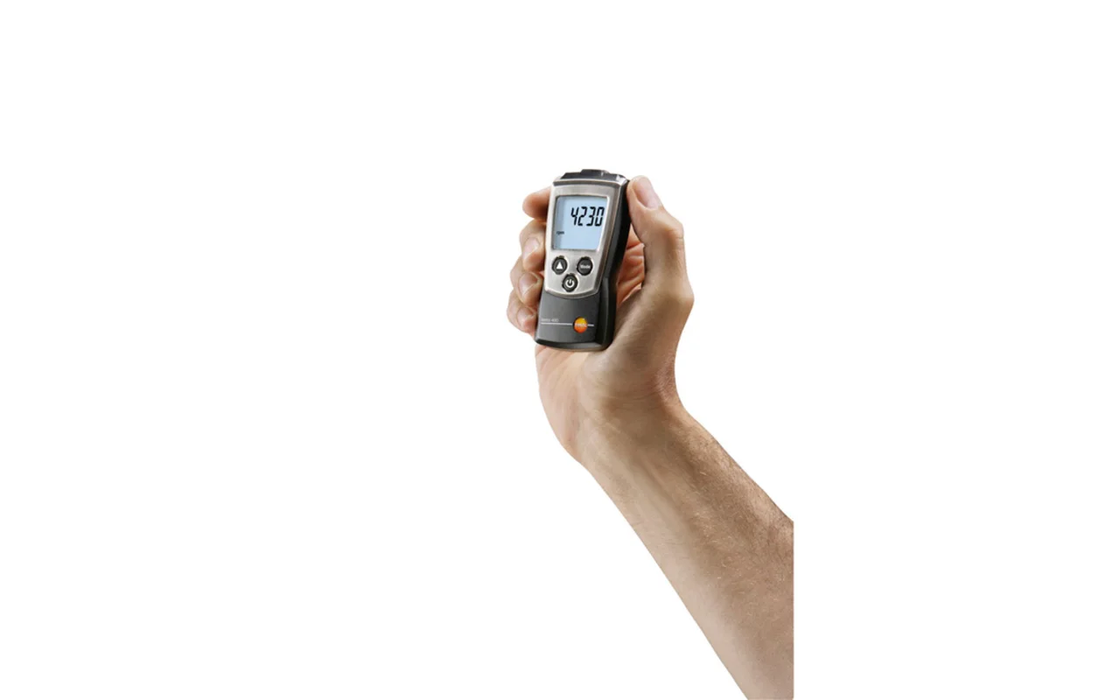

Testo 460, fan, mil, merdane ve dönen makine parçalarının devir sayısını temas etmeden ölçen cep tipi bir optik takometredir. 100–29.999 rpm ölçüm aralığı, rpm/rps birim seçimi ve MAX/MIN fonksiyonlarıyla bakım ve kontrol çalışmalarında pratik kullanım sunar. LED ışık noktası ölçüm yapılan bölgeyi gösterirken, aydınlatmalı ekran ve HOLD fonksiyonu sonuçların okunmasını kolaylaştırır.
Bu cihazı, ek ücret karşılığında TÜRKAK akrediteli sertifikasıyla birlikte sipariş edebilirsiniz.
Sertifika için tıklayınız
Testo 460 Temassız Devir Ölçer Özellikleri
- Temassız optik devir ölçümü: Testo 460 Takometre, dönen parçaya mekanik temas kurmadan 100–29.999 rpm aralığında ölçüm yapar. Fanlar, miller ve merdanelerde devir kontrolü için kullanılabilir.
- LED ile ölçüm noktası işaretleme: Cihazın ışık noktası, optik ölçüm alanının merkezini gösterir. Reflektif işaretleyiciyi hedeflemek kolaylaşır; ölçüm sistemi lazer değil, LED tabanlıdır.
- rpm veya rps birim seçimi: Devir sayısını dakikadaki tur sayısı (rpm) ya da saniyedeki tur sayısı (rps) olarak görüntüleyebilirsiniz. Sisteminizde kullanılan birime göre doğrudan okuma yaparsınız.
- Yüksek ölçüm hassasiyeti: Ölçülen değerin ±%0,02’si ±1 hane doğruluk sunar. 100–999,9 rpm aralığında 0,1 rpm, 1000–29.999 rpm aralığında 1 rpm çözünürlükle çalışır.
- 10–40 cm ideal ölçüm mesafesi: Reflektif işaretleyiciye yaklaşık 30° açıyla yöneltilerek ölçüm yapılır. Bu konumlandırma, yüzeyden oluşabilecek çoklu yansımaların azaltılmasına yardımcı olur. Bir takometre ile temassız ölçüm yaparken uygun hedefleme, sonucun güvenilirliği açısından önemlidir.
- MAX/MIN değerleri: Son ölçümün başlangıcından itibaren oluşan en yüksek ve en düşük devir değerleri görüntülenebilir. Devir değişimlerini değerlendirirken yalnızca anlık değere bağlı kalmazsınız.
- HOLD ile sonucu sabitleme: Ölçüm tuşu bırakıldığında cihaz HOLD görünümüne geçer ve son değer ekranda tutulur. Sonucu cihazı hedefte tutmaya devam etmeden okuyabilirsiniz.
- Aydınlatmalı ekran: Ekran ışığı, loş bakım alanlarında okumayı kolaylaştırır. Son tuş işleminden 10 saniye sonra otomatik olarak söner.
- Tur başına darbe ayarı: Bir dönüş sırasında birden fazla yansıma oluşuyorsa, örneğin bir fanın birden fazla kanadı algılanıyorsa, NO. ayarıyla tur başına darbe/kanat sayısı tanımlanabilir. Böylece darbe sayısının gerçek devir sayısıyla karıştırılması önlenir.
- Cep tipi tasarım: Koruyucu başlık dahil 119 × 46 × 25 mm boyutları ve pil/başlık dahil yaklaşık 85 g ağırlığıyla bakım ekiplerinin yanında taşımasına uygundur. Koruyucu başlık ve kemer çantası saklama ve taşımayı kolaylaştırır.
- Pille çalışma ve otomatik kapanma: İki adet 1,5 V AAA pille, ekran aydınlatması kullanılmadan yaklaşık 20 saat çalışır. Otomatik kapanma etkinleştirildiğinde son tuş işleminden 10 dakika sonra kapanır; bu özellik kapatılabilir.
Uygulama Alanları
- Fan ve havalandırma sistemleri: Erişilebilir dönen bölümlerde fan devrinin kontrolü ve bakım sonrası karşılaştırma.
- Motor milleri ve tahrik sistemleri: Optik olarak görülebilen mil veya kaplinlerin çalışma devrinin ölçümü.
- Merdane ve üretim makineleri: Dönen merdaneler ve millerin devir kontrolü.
- Makine bakım ve servis çalışmaları: Ayarlanan ve ölçülen devir değerlerinin karşılaştırılması.
Testo 460 ile Ölçüm Nasıl Yapılır?

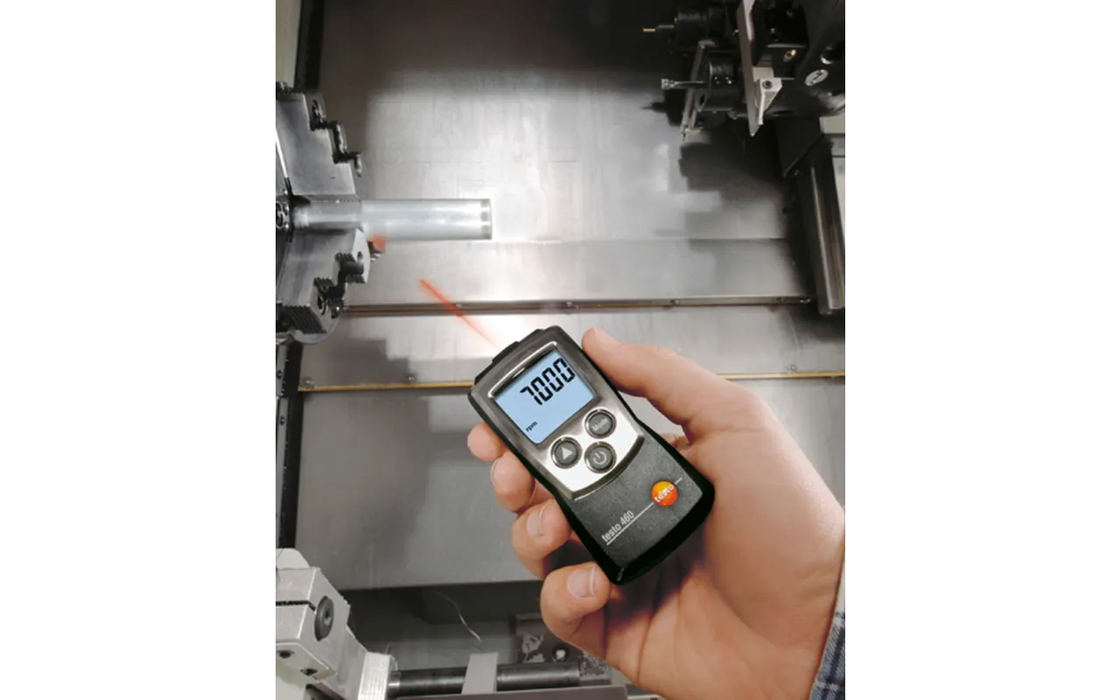

Ölçülecek parça dururken reflektif işaretleyici uygun yüzeye yapıştırılır. Cihaz, hedefe ideal olarak 10–40 cm mesafede ve reflektif işaretleyiciye yaklaşık 30° açıyla tutulur. Ölçüm tuşuna basılı tutulduğunda LED ışık noktası hedefleme alanını gösterir. Kullanılabilir ölçüm sinyali alındığında rpm veya rps simgesi yanıp söner. Tuş bırakıldığında son değer HOLD görünümünde tutulur.
Bir turda birden fazla yansıma oluşuyorsa NO. ayarı buna göre düzenlenmelidir. Dönen parçalarda ölçüm sırasında makinenin güvenlik mesafeleri ve koruma kuralları uygulanmalıdır; temassız ölçüm, hareketli parçaya yaklaşma gereğini ortadan kaldırmaz.
Paket İçeriği
Testo 460 optik takometre; reflektif işaretleyiciler, koruyucu başlık, kemer çantası, piller ve üretici test protokolüyle birlikte gelir.
Teknik Özellikler
| Ölçüm yöntemi | LED işaretlemeli optik, temassız |
| Devir ölçüm aralığı | 100–29.999 rpm |
| Seçilebilir birimler | rpm / rps |
| Devir ölçüm doğruluğu | ±(ölçülen değerin %0,02’si + 1 hane); nominal sıcaklık 22°C |
| rpm çözünürlüğü | 0,1 rpm (100–999,9 rpm); 1 rpm (1000–29.999 rpm) |
| Ölçüm sıklığı | 0,5 saniye |
| İdeal ölçüm mesafesi | 10–40 cm |
| Hedefleme | Reflektif işaretleyiciye yaklaşık 30° açı |
| Fonksiyonlar | HOLD, MAX/MIN, tur başına darbe/kanat sayısı ayarı |
| Ekran aydınlatması | Var; son tuş işleminden 10 saniye sonra kapanır |
| Otomatik kapanma | 10 dakika; etkinleştirilebilir veya kapatılabilir |
| Güç kaynağı | 2 × 1,5 V AAA pil |
| Pil ömrü | Yaklaşık 20 saat; ekran aydınlatması olmadan |
| Koruma sınıfı | IP40 |
| Çalışma sıcaklığı | 0–50°C |
| Saklama sıcaklığı | −40–70°C |
| Boyutlar | 119 × 46 × 25 mm; koruyucu başlık dahil |
| Ağırlık | Yaklaşık 85 g; piller ve koruyucu başlık dahil |
Sık Sorulan Sorular
Testo 460 lazerli bir takometre mi?
Hayır. LED işaretlemeli optik ölçüm kullanır. Işık noktası ölçüm alanını hedeflemeye yardımcı olur.
Reflektif işaretleyici kullanmak gerekir mi?
Güvenilir ölçüm için kılavuz reflektif işaretleyici kullanılmasını önerir. İşaretleyici yapıştırılamıyorsa mevcut yüzeyin yeterli yansıma verip vermediği kontrol edilmelidir. Bir turda birden fazla yansıma oluşuyorsa darbe/kanat sayısı ayarı yapılmalıdır.
Ölçüm hangi mesafeden yapılmalıdır?
İdeal mesafe 10–40 cm’dir. Reflektif işaretleyiciye yaklaşık 30° açıyla hedefleme, çoklu yansımaların azaltılmasına yardımcı olur.
Ölçüm bittikten sonra sonuç ekranda kalır mı?
Evet. Ölçüm tuşu bırakıldığında son değer HOLD görünümünde tutulur. MAX/MIN fonksiyonlarıyla son ölçümün en yüksek ve en düşük değerleri de incelenebilir. Cihaz sürekli veri kaydı yapan bir datalogger değildir.
