Testo 440 Teleskobik Mini Pervaneli Anemometre Seti
Testo 440 Mini Pervaneli Anemometre Seti ile Kanal İçi Hız ve Debi Ölçümü

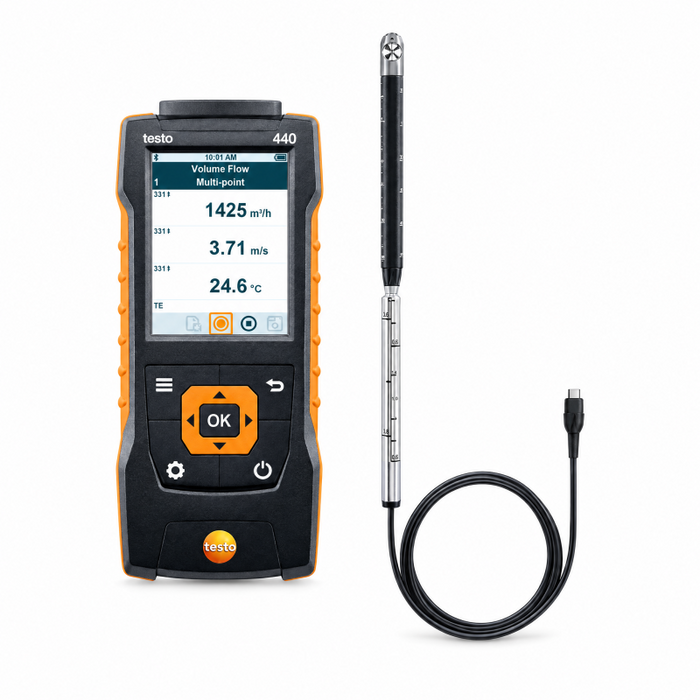

Testo 440, havalandırma kanallarında hava hızını ölçmek ve hacimsel debiyi hesaplamak için hazırlanmış teleskobik mini pervane problu bir anemometre setidir. Sete dahil 16 mm çapındaki kablolu prob, 850 mm’ye kadar uzayan teleskobu ve derinlik skalasıyla kanal içindeki farklı ölçüm noktalarına erişmeyi kolaylaştırır. Kanal kesiti bilgileri girilerek debi hesaplanabilir; ölçüm protokolleri cihazda saklanıp USB üzerinden CSV dosyası olarak bilgisayara aktarılabilir.
Bu cihazı, ek ücret karşılığında TÜRKAK akrediteli sertifikasıyla birlikte sipariş edebilirsiniz.
Sertifika için tıklayınız
Testo 440 Mini Pervaneli Anemometre Seti Özellikleri
- Kanal İçinde Hava Hızı ve Debi Kontrolü: Testo 440 anemometre seti, 0635 9532 kodlu mini pervane probuyla havalandırma kanallarında hava hızını ölçer. Hacimsel debi, ölçülen hız ve tanımlanan kanal kesitinden hesaplanır. Havalandırma sistemlerinin ayarı, kontrolü ve devreye alınmasında kullanılabilir.
- Yapılandırılmış Hacimsel Debi Menüsü: Kanal geometrisi yuvarlak veya dikdörtgen olarak seçilebilir; kesit alanı doğrudan da girilebilir. Cihaz, tanımlanan kesite göre debiyi hesaplayarak ekranda gösterir. Debi birimi m³/h, l/s, m³/s veya cfm olarak seçilebilir.
- 16 mm Çapında Mini Pervane: Küçük prob başlığı, uygun ölçüm deliklerinden kanal içine giriş yapmayı kolaylaştırır. Hava hızı ölçüm aralığı 0,6 … 50 m/s, çözünürlük 0,1 m/s’dir. Ölçüm hassasiyeti 0,6 … 40 m/s aralığında ±(0,2 m/s + ölçülen değerin %1’i), 40,1 … 50 m/s aralığında ±(0,2 m/s + ölçülen değerin %2’si) olarak belirtilmiştir.
- 850 mm’ye Kadar Uzayan Teleskobik Prob: Entegre teleskop, kanal kesitindeki farklı noktalara ve ulaşılması zor bölgelere erişim sağlar. Prob üzerindeki skala, daldırma derinliğinin okunmasına ve ölçüm noktalarının tekrar bulunmasına yardımcı olur. Sabit 1,7 m kablo, probu konumlandırırken cihaz ekranını rahatça takip etmenizi sağlar.
- Çok Noktalı ve Zamana Bağlı Ortalama: Testo 440 pervane tip anemometre setiyle kanalın farklı noktalarında alınan ölçümlerin veya belirli bir süre boyunca değişen değerlerin ortalaması hesaplanabilir. Bu işlevler, kesitteki hız dağılımını ve akıştaki dalgalanmaları değerlendirirken daha temsili bir sonuç elde etmeye yardımcı olur.
- Ayarlanabilir Düzeltme Faktörü: Hacimsel debi menüsünde %1 … %200 aralığında düzeltme faktörü tanımlanabilir. Kullanılan kanal, menfez veya ölçüm düzeni için gerekli katsayı, ilgili uygulama ve ekipman bilgilerine göre girilir.
- Otomatik Prob Algılama: Uyumlu prob bağlandığında Testo 440 hava hızı ölçer probu otomatik tanır. İlgili ölçüm değerleri ve kullanılabilir uygulama menüleri, bağlanan probun özelliklerine göre erişilebilir hale gelir.
- Uyumlu Problarla Genişletilebilir Ölçüm İşlevleri: Set, sonradan alınabilecek sıcaklık, nem, CO₂, CO, aydınlık düzeyi ve diğer uyumlu problarla farklı uygulamalara uyarlanabilir. Böylece yeni ölçüm ihtiyaçlarında aynı ana cihazdan yararlanılabilir.
- Opsiyonel Bluetooth Problarla Kablosuz Ölçüm: Sete dahil mini pervane probu kabloludur. Ayrıca alınan uyumlu Bluetooth iklimlendirme problarıyla açık alanda 20 metreye kadar kablosuz ölçüm yapılabilir. Kılavuzda Testo Smart Probes için belirtilen menzil 3 metredir; engeller ve ortam koşulları bağlantı mesafesini etkileyebilir.
- Aynı Anda Üç Harici Prob Bağlantısı: Bir Bluetooth probu, bir kablolu dijital prob veya NTC prob ve bir K tipi termokupl aynı anda bağlanabilir. Sete dahil pervane probu, kablolu prob bağlantısını kullanır.
- 7.500 Ölçüm Protokolüne Kadar Hafıza: Ölçüm sonuçları cihazın dahili hafızasında saklanabilir. Protokoller USB bağlantısıyla CSV dosyası olarak bilgisayara aktarılıp Excel gibi programlarda incelenebilir. Ayrı satılan uyumlu Testo Bluetooth/IrDA yazıcıyla sahada çıktı alınabilir.
- Büyük Grafik Ekran ve Mıknatıslı Sabitleme: Grafik ekran, aynı anda üç ölçüm değerini gösterebilir. Entegre mıknatıslar cihazı uygun metal yüzeylere sabitleyerek probla çalışırken ellerinizi serbest bırakır. HOLD ve minimum/maksimum değer gösterimi, sonuçların takip edilmesini kolaylaştırır.
- Pil veya Opsiyonel USB Güç Kaynağıyla Çalışma: Cihaz üç adet AA pille çalışır. Sete dahil pervane probuyla kılavuz koşullarında yaklaşık 11 saat kullanım sunar. Uzun ölçüm serileri için ayrı satılan USB şebeke adaptörü kullanılabilir.
Testo 0635 9532 Teleskobik Mini Pervane Probu
16 mm çapındaki pervane başlığı ve 850 mm’ye kadar uzayan teleskop, havalandırma kanallarının farklı derinliklerinde ölçüm yapmayı kolaylaştırır. Teleskop üzerindeki skala sayesinde probun kanal içine ne kadar ilerletildiği görülebilir. Bu özellik, çok noktalı ölçümlerde belirlenen konumlara tekrar ulaşmaya yardımcı olur.
Kanal kesitinin boyutları veya alanı Testo 440’a girildiğinde cihaz, ölçülen hava hızından hacimsel debiyi hesaplar. Probun 1,7 m uzunluğundaki kablosu, ölçüm noktasına erişirken ana cihazı okunabilir bir konumda tutmanıza olanak tanır.
Testo 440 ile Kullanılabilen Opsiyonel Problar
Ölçüm yapılacak ortam, aralık ve uygulamaya göre uygun prob seçilerek Testo 440’ın kullanım alanı genişletilebilir.
- Kanal İçi Hava Hızı: Sıcak tel ve alternatif mini pervane problarıyla farklı hız aralıklarına ve ölçüm ihtiyaçlarına uygun yapılandırma.
- Menfez ve Hava Çıkışları: 100 mm pervane probları; uygun huni, akış düzeltici ve açılı teleskoplarla üfleme-emiş noktalarında ölçüm.
- İç Hava Kalitesi: CO₂, CO, sıcaklık ve nem problarıyla ortam koşullarının kontrolü ve ölçüm serilerinin kaydedilmesi.
- Konfor ve Türbülans: Uygun türbülans probuyla çalışma alanlarında hava hareketinin ve çekiş riskinin değerlendirilmesi.
- Laboratuvar ve Temiz Oda: Çeker ocak, yüksek hassasiyetli pervane, nem/sıcaklık ve uyumlu dijital Pt100 problarıyla uygulamaya uygun ölçüm.
- Fark Basınç ve Pitot Uygulamaları: Ayrı satılan Testo 510i ile fark basınç ölçümü; uygun Pitot tüpü ve aksesuarlarla Pitot veya K-faktörü üzerinden debi belirlenmesi.
- Diğer Ölçüm İhtiyaçları: Lux probu, uyumlu Testo Smart Probes ile K tipi ve NTC sıcaklık probları.
Uyumlu probların ve aksesuarların tamamı sitemizde listelenmemektedir. Uygulamanıza uygun prob seçimi ve ayrıca sipariş için bizimle iletişime geçebilirsiniz. Bu bölümde belirtilen ilave problar ve aksesuarlar sete dahil değildir.
Uygulama Alanları

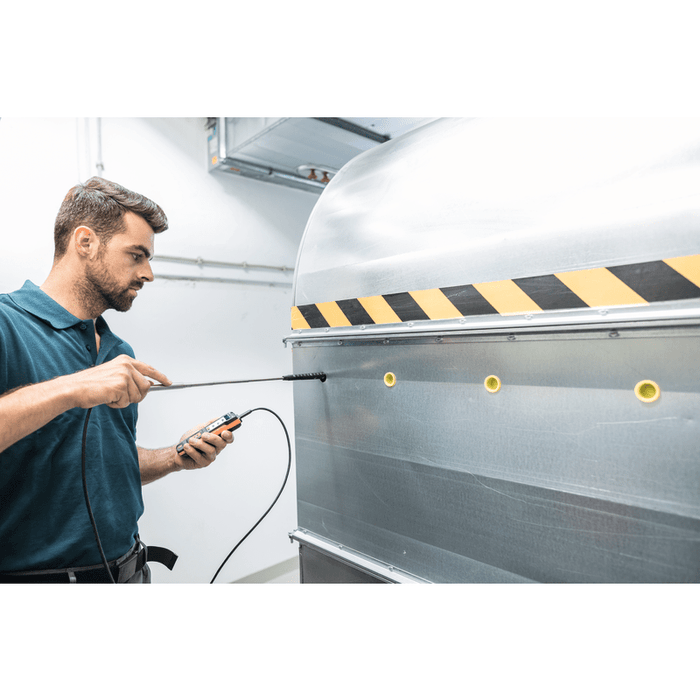

- Havalandırma Kanalları: Kanal içindeki hava hızının ölçülmesi ve hacimsel debinin hesaplanması.
- HVAC Ayarı ve Devreye Alma: Havalandırma ve iklimlendirme sistemlerinin hava dağıtımının kontrol edilmesi.
- Çok Noktalı Kanal Ölçümleri: Kesitin farklı noktalarındaki hızların karşılaştırılması ve ortalama değerlerin değerlendirilmesi.
- Ulaşılması Zor Ölçüm Noktaları: Teleskobik probla yüksek veya derin kanal bölgelerine erişim.
- Periyodik Bakım ve Servis: Ölçüm sonuçlarının kaydedilmesi ve bakım öncesi/sonrası değerlerin karşılaştırılması.
Paket İçeriği
- Testo 440 hava hızı ve iç hava kalitesi ölçüm cihazı — 0560 4401
- 16 mm çapında pervane probu; sabit 1,7 m kablo ve 850 mm’ye kadar uzayan teleskop dahil — 0635 9532
- Testo 440 ve bir prob için taşıma çantası
- 3 adet AA pil
- USB kablo
- Cihaz ve prob için üretici test protokolleri
Teknik Özellikler
Mini Pervane Probu
| Hava Hızı Ölçüm Aralığı | 0,6 … 50 m/s |
| Hava Hızı Ölçüm Hassasiyeti | ±(0,2 m/s + ölçülen değerin %1’i) — 0,6 … 40 m/s; ±(0,2 m/s + ölçülen değerin %2’si) — 40,1 … 50 m/s |
| Hava Hızı Çözünürlüğü | 0,1 m/s |
| Pervane Çapı | 16 mm |
| Teleskop Uzunluğu | 300 … 850 mm |
| Teleskop Çapı | 12 mm |
| Kablo Uzunluğu | 1,7 m |
| Prob Boyutları | 330 × 16 × 16 mm |
| Prob Ağırlığı | 150 g |
| Prob Çalışma Sıcaklığı | −10 … +70 °C |
| Prob Saklama Sıcaklığı | −10 … +70 °C |
| Prob Rengi | Siyah/gümüş |
Testo 440 Ölçüm Cihazı
| Hacimsel Debi Hesabı | Ölçülen hava hızı ve girilen kanal kesitine göre |
| Debi Birimleri | m³/h, l/s, m³/s, cfm |
| Ortalama Değer Hesabı | Çok noktalı ve zamana bağlı |
| Düzeltme Faktörü | %1 … %200 |
| Eşzamanlı Harici Prob Bağlantısı | 1 Bluetooth probu + 1 kablolu dijital veya NTC prob + 1 K tipi termokupl |
| Kablolu Prob Bağlantısı | TUC — Testo Universal Connector |
| Bluetooth Prob Menzili | Uyumlu Testo iklimlendirme problarıyla açık alanda 20 m’ye kadar; Testo Smart Probes ile 3 m’ye kadar |
| Ekran | Grafik ekran; aynı anda 3 ölçüm değeri |
| Hafıza | 7.500 ölçüm protokolüne kadar |
| Bağlantı | Bluetooth, USB |
| Veri Dışa Aktarımı | USB üzerinden CSV |
| Güç Kaynağı | 3 adet 1,5 V AA pil; opsiyonel USB şebeke adaptörü |
| Pil Ömrü | 0635 9532 probuyla yaklaşık 11 saat; 22 °C, %50 ekran parlaklığı, güç tasarrufu açık ve otomatik kapanma kapalıyken |
| Cihaz Çalışma Sıcaklığı | −20 … +50 °C |
| Cihaz Saklama Sıcaklığı | −20 … +50 °C |
| Cihaz Boyutları | 154 × 65 × 32 mm |
| Cihaz Ağırlığı | 250 g |
| Cihaz Rengi | Siyah/turuncu |
Sıcaklık Prob Girişleri
Aşağıdaki değerler ana cihazın giriş özellikleridir. Kullanılabilir ölçüm aralığı bağlanan proba bağlıdır; sıcaklık probları ayrıca satılır.
| NTC Girişi Sıcaklık Ölçüm Aralığı | −40 … +150 °C |
| NTC Girişi Sıcaklık Ölçüm Hassasiyeti | ±0,4 °C (−40 … −25,1 °C); ±0,3 °C (−25 … +74,9 °C); ±0,4 °C (+75 … +99,9 °C); kalan aralıkta ölçülen değerin ±%0,5’i; ±1 hane, 22 °C’de |
| NTC Girişi Sıcaklık Çözünürlüğü | 0,1 °C |
| K Tipi Girişi Sıcaklık Ölçüm Aralığı | −200 … +1370 °C |
| K Tipi Girişi Sıcaklık Ölçüm Hassasiyeti | ±(0,3 °C + ölçülen değerin %0,3’ü), ±1 hane; soğuk uç için ±0,5 °C |
| K Tipi Girişi Sıcaklık Çözünürlüğü | 0,1 °C |
Sık Sorulan Sorular
Sete dahil mini pervane probu kablosuz mu?
Hayır. Sete dahil 0635 9532 mini pervane probu, cihaza sabit 1,7 m kablosuyla bağlanır. Kablosuz ölçüm için ayrıca uyumlu bir Bluetooth probu alınabilir.
Hacimsel debi nasıl hesaplanır?
Cihaz menüsünden kanalın geometrisi ve ölçüleri veya kesit alanı girilir. Testo 440, probun ölçtüğü hava hızını ve tanımlanan kesiti kullanarak hacimsel debiyi hesaplar. Çok noktalı veya zamana bağlı ortalama işlevlerinden de yararlanılabilir.
Setteki pervane probu sıcaklık ve nem ölçer mi?
Hayır. Bu setteki 0635 9532 probu hava hızını ölçmek için kullanılır; hacimsel debi cihaz tarafından hesaplanır. Sıcaklık ve nem ölçümü için uygun harici problar ayrıca seçilmelidir.
Bu set doğrudan fark basınç ölçer mi?
Sette bulunan Testo 440 ana cihazında dahili fark basınç sensörü yoktur. Fark basınç uygulamaları için ayrıca uyumlu Testo 510i kullanılabilir. Pitot tüpüyle debi belirlemek için de uygun Pitot tüpü ve bağlantı aksesuarları gerekir.
7.500 ölçüm protokolü ne anlama gelir?
Üretici, hafıza kapasitesini 7.500 ölçüm protokolüne kadar olarak belirtir. Bu ifade tekil ölçüm değeri sayısıyla aynı değildir. Kaydedilen protokoller USB üzerinden CSV dosyası olarak bilgisayara aktarılabilir.
