Testo 425 Akıllı Sıcak Telli Anemometre

Testo 425 Akıllı Sıcak Telli Anemometre

Testo 425, havalandırma kanallarında hava hızını ve sıcaklığı ölçen, girilen kesit alanına göre hava debisini hesaplayan Bluetooth bağlantılı bir sıcak telli anemometredir. Kablo bağlantılı teleskobik probu 180–820 mm arasında uzatılarak kanalın farklı derinliklerine erişimi kolaylaştırır. Dahili mutlak basınç sensörü hava yoğunluğunu elle girme ihtiyacını kaldırır. Çok noktalı ve zamana bağlı ortalama işlevleriyle alınan ölçümler, testo Smart App üzerinden izlenebilir, kaydedilebilir ve PDF/CSV rapor olarak paylaşılabilir.

Testo 425 Kanal İçi Termal Anemometre Özellikleri

• Testo 425 ile hava hızı, sıcaklık ve debi kontrolü: Hava hızı 0,01–30 m/s, hava sıcaklığı −20…+70 °C aralığında ölçülür. Hava debisi, ölçülen hız ve tanımlanan kanal kesit alanı kullanılarak hesaplanır; m³/h, l/s veya cfm olarak görüntülenebilir.
• Bluetooth ile akıllı telefon bağlantısı: Testo 425 sıcak telli anemometre, testo Smart App üzerinden telefon veya tablete bağlanır. Üreticinin belirttiği Bluetooth menzili engelsiz alanda 60 metreye kadardır; bina içindeki duvarlar ve diğer engeller bağlantı mesafesini etkiler. Ölçümler cihazın kendi ekranından da okunabilir.
• Düşük hava hızlarında ölçüm: Termal sensör, 0,01 m/s’den başlayan ölçüm aralığı ve 0,01 m/s çözünürlüğüyle düşük hızlı hava akımlarının değerlendirilmesini sağlar. Hava hızı ölçüm hassasiyeti 0,01–20 m/s aralığında ±(0,03 m/s + ölçülen değerin %4’ü) ±1 hanedir.

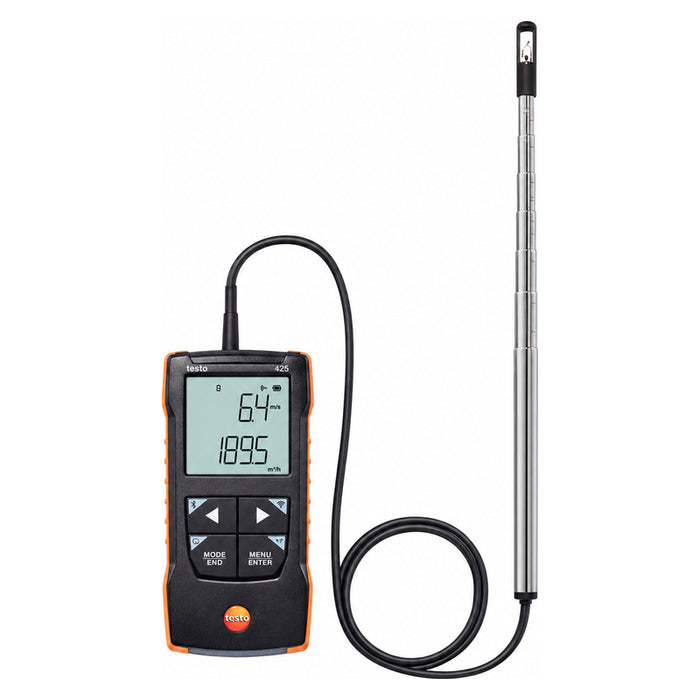

• 180–820 mm teleskobik prob: Kablo bağlantılı prob, kanalın farklı derinliklerindeki ölçüm noktalarına ulaşacak şekilde uzatılabilir. 1,5 m kablo, prob kanal içindeyken cihaz ekranını okunabilir bir konumda tutmayı kolaylaştırır; büyük kesitli kanallarda ve yüksekteki ölçüm noktalarında esneklik sağlar.
• Dahili mutlak basınç sensörü: Ortamın mutlak basıncı cihaz gövdesinde ölçülür. Böylece hava yoğunluğu için ek manuel giriş gerekmez. Mevcut ortam basıncı, cihazın P_ABS menüsünden görüntülenebilir; prob ucundaki hava hızı ve sıcaklık ölçümlerini tamamlayan bir düzeltme bilgisidir.
• Kesit alanı (Area) ile otomatik debi hesabı: Bu sıcak tel anemometre ile debi hesaplamak için kanalın kesit alanı cihazdan veya uygulamadan tanımlanır. Cihaz menüsünde m² ya da mm² seçilebilir. Alanın ve birimin doğru girilmesi, debi hesabında alan kaynaklı hataların önlenmesine yardımcı olur.
• Düzeltme faktörü (Correction Factor): Kesitin bir bölümü ızgara veya kafes çubuklarıyla kapanıyorsa, serbest alan oranı testo Smart App üzerinden tanımlanabilir. Örneğin alanın %20’si kapalıysa faktör 0,8’dir. Aynı alan azaltımının hem alan girişinde hem faktörde ikinci kez uygulanmaması gerekir.
• Çok noktalı ortalama (Multi-point Mean Calculation): Testo 425 termal hava hızı ölçer ile kanal kesitinin farklı noktalarında alınan seçili okumaların ortalaması hesaplanabilir. Hızın kesit boyunca değiştiği kanallarda tek bir noktaya bağlı kalmadan daha temsil edici bir ortalama elde edilmesine yardımcı olur.
• Sürekli, zamana bağlı ortalama (Continuous Mean Calculation): Başlatılan ölçüm süresi boyunca alınan değerlerin ortalaması hesaplanır. Ölçüm duraklatılıp sürdürülebilir; işlem sonunda süre ve ortalama değer görüntülenir. Bu işlev, zaman içinde dalgalanan hava akımlarının değerlendirilmesini kolaylaştırır.
• Damping ile kararlı gösterim: Uygulamadan 2–20 ölçüm değerinin ortalaması seçilerek hızlı değişen okumalar yumuşatılabilir. Ekranın daha kararlı olması, ölçümün okunmasını ve ayar sırasında karşılaştırma yapılmasını kolaylaştırır. Damping cihazın belirtilen ölçüm hassasiyetini değiştirmez.
• testo Smart App ile kanal konfigürasyonu: Uygulama, ölçüm ayarlarını ve kanal kesit bilgisini düzenlemeyi, değerleri ikinci ekranda izlemeyi ve grafik geçmişini incelemeyi sağlar. Cihaz uygulamaya bağlıyken ayarlar ağırlıklı olarak uygulama üzerinden yönetilir.
• Ölçüm kaydı ve PDF/CSV raporlama: Ölçümler testo Smart App’te saklanabilir; grafik veya tablo halinde incelenebilir. Sayısal veriler CSV olarak dışa aktarılabilir, fotoğraf içeren PDF raporları hazırlanabilir ve sahadan e-posta ile paylaşılabilir.
• Hold ve Max/Min: Hold ile anlık değer ekranda sabitlenebilir. En yüksek ve en düşük değerler görüntülenerek ölçüm sırasındaki değişim izlenebilir; yeni bir değerlendirme öncesinde Max/Min değerleri sıfırlanabilir.
• Aydınlatmalı ekran ve otomatik kapanma: Ekran aydınlatması düşük ışıklı teknik alanlarda okumayı kolaylaştırır. Uygulamadan etkinleştirilen otomatik kapanma, 10 dakika tuşa basılmadığında cihazı kapatır; Hold görünümünde cihaz açık kalır.
• Sahada taşınabilir kullanım: Üç adet AA alkalin pille yaklaşık 35 saat çalışır. 268 g ağırlığındaki cihaz, birlikte verilen taşıma çantasıyla servis ve devreye alma çalışmalarında taşınabilir.

testo Smart App ile Ölçüm ve Raporlama

Testo 425’i uygulamaya bağlayarak kanal ölçümünün ayar, izleme ve belgelendirme adımlarını telefondan yönetebilirsiniz.

• Canlı ölçüm ve ikinci ekran: Hava hızı, sıcaklık ve hesaplanan debiyi telefon ekranından takip edin.
• Kanal ve debi ayarları: Kesit alanını girin; gerekiyorsa serbest alan düzeltme faktörünü tanımlayın. Dalgalanan okumalar için damping ayarını seçin.
• Ölçüm kaydı ve analiz: Ölçümleri saklayın; grafik görünümüyle değişimi, tablo görünümüyle tarih ve saat sırasındaki değerleri inceleyin.
• PDF/CSV ve e-posta: Verileri CSV olarak dışa aktarın veya fotoğraf içeren PDF raporları hazırlayarak e-posta ile paylaşın.

Çok noktalı ortalama, kanalın farklı bölgelerini; sürekli ortalama ise seçilen ölçüm süresini değerlendirmek için kullanılır. Ölçüm amacına uygun ortalama yöntemi, sonuçların temsil gücünü artırır.

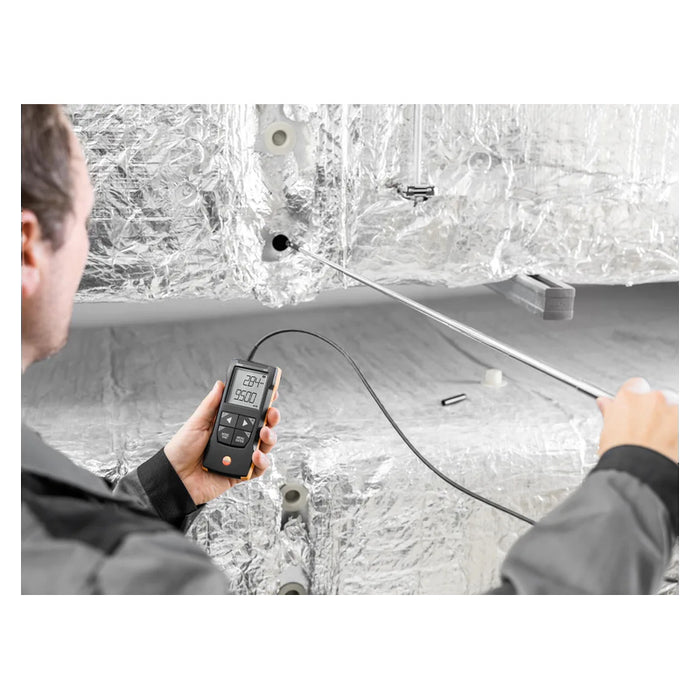

180–820 mm Teleskobik Prob ile Esnek Kanal Ölçümü

Testo 425’in teleskobik probu, kapalı durumda 180 mm uzunluğundadır ve 820 mm’ye kadar uzatılabilir. Kanal ölçüm açıklığından farklı derinliklere ulaşılması, geniş kesitlerde çok noktalı ölçüm yapılması ve yüksekteki ölçüm noktalarına erişim kolaylaşır.

Kablo bağlantısı sayesinde probu konumlandırırken cihaz gövdesini ayrı tutabilir, ekranı rahat okuyabilirsiniz. Prob başındaki ok hava akış yönünde olmalı; prob hafifçe iki yöne çevrilerek en yüksek okumanın elde edildiği yön bulunmalıdır.

Kanal İçi Ölçümde Basınç, Alan ve Ortalama

Hava debisinin değerlendirilmesinde basınç bilgisi, kesit alanı ve ortalama işlevleri farklı görevler üstlenir:

1. Ortam basıncını otomatik dikkate alın: Gövdedeki mutlak basınç sensörü sayesinde hava yoğunluğu için ayrıca manuel giriş yapmanız gerekmez.
2. Debi hesabının alanını tanımlayın: Kanal kesitini doğru birimle girin; açıklığın bir bölümü kapalıysa doğrulanmış serbest alan oranını düzeltme faktörüne yansıtın.
3. Akışı temsil eden ortalamayı seçin: Kesitteki dağılım için çok noktalı, zamana bağlı dalgalanma için sürekli ortalamayı kullanın.
4. Okumayı gerektiğinde yumuşatın: Damping ile gösterimi kararlı hale getirin. Bu ayar, yanlış alan girişini veya uygun olmayan ölçüm konumunu telafi etmez.

Hızdan debiye dönüşümün temeli: Debi (m³/h) = ortalama hız (m/s) × etkin kesit alanı (m²) × 3600.

Uygulama Alanları

• Havalandırma kanalları: Kanal içinde hava hızı ve sıcaklık ölçümü, kesit alanından hava debisinin hesaplanması.
• Ofis ve fabrika iklimlendirmesi: Hava dağıtım sistemlerinin kontrolü, ayar öncesi ve sonrası sonuçların karşılaştırılması.
• Düşük hızlı hava akımları: Düşük hava hızlarının termal probla değerlendirilmesi.
• Geniş kesitli ve yüksekteki kanallar: Teleskobik probla farklı ölçüm derinliklerine ve erişimi güç noktalara ulaşılması.
• HVAC servis ve devreye alma: Ölçümlerin kaydedilmesi, grafik ve tablo halinde incelenmesi ve raporla belgelenmesi.

Paket İçeriği

• Testo 425 sıcak telli anemometre

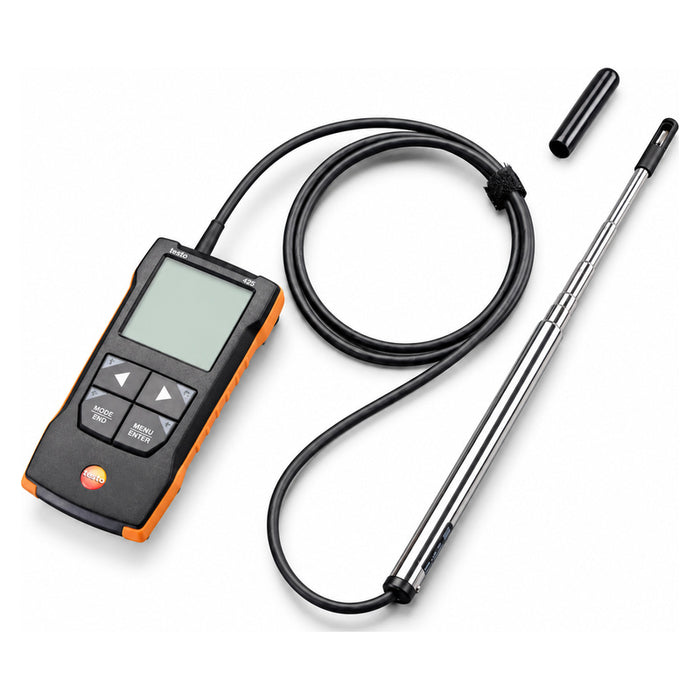

• Cihaza sabit bağlı teleskobik prob ve 1,5 m kablo

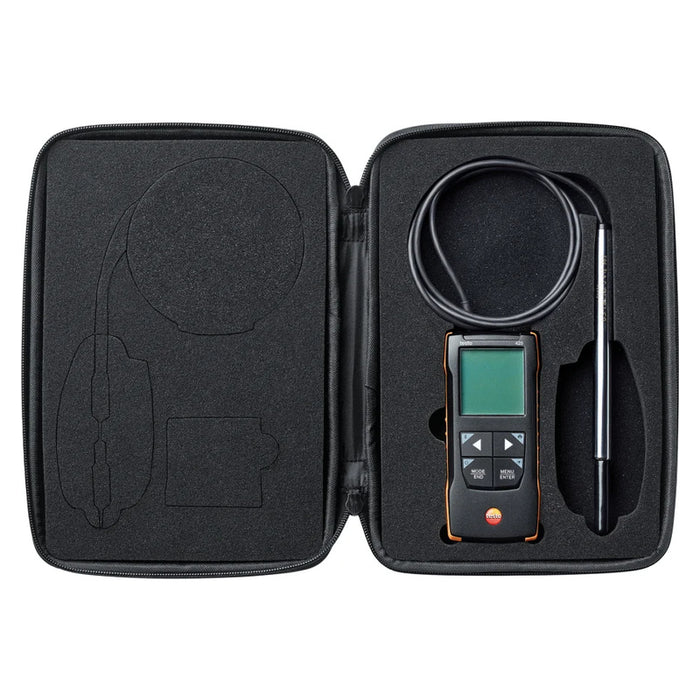

• Taşıma çantası
• Üretici test protokolü
• 3 adet AA pil

Teknik Özellikler

Termal ölçüm prensibi nedeniyle 1 m/s’nin altındaki hava hızlarında sıcaklık ölçüm belirsizliği artabilir. Sıcaklık hassasiyeti için belirtilen hava hızı koşulu dikkate alınmalıdır.

Sık Sorulan Sorular

Testo 425 hava debisini nasıl hesaplar?

Hava hızını ölçer ve tanımlanan kanal kesit alanına göre debiyi hesaplar. Debi m³/h, l/s veya cfm olarak görüntülenebilir. Kesitte kapalı bölümler varsa uygun serbest alan düzeltme faktörü uygulamadan tanımlanabilir.

Dahili mutlak basınç sensörü ne işe yarar?

Ortam basıncını cihaz gövdesinde ölçerek hava yoğunluğu için ayrıca manuel giriş yapılmasını gereksiz hale getirir. Mevcut basınç P_ABS menüsünde görüntülenir. Bu işlev kanal içi statik veya fark basınç ölçümünün yerine geçmez.

Çok noktalı ortalama, sürekli ortalama ve damping arasındaki fark nedir?

Çok noktalı ortalama farklı noktalardan seçilen okumaları, sürekli ortalama belirli bir ölçüm süresini değerlendirir. Damping ise 2–20 okuma üzerinden gösterimi yumuşatır. Bu işlevler farklı amaçlarla kullanılır.

Testo 425 telefon olmadan kullanılabilir mi?

Evet. Hava hızı, sıcaklık ve hesaplanan debi cihaz ekranından okunabilir; çok noktalı ve sürekli ortalama alınabilir. Düzeltme faktörü ve damping ayarları ile dijital kayıt ve PDF/CSV raporlama testo Smart App üzerinden yapılır.

30 m/s’nin üzerindeki hava hızları sıcak tel sensörüne zarar verir mi?

Testo 425’in üst ölçüm sınırı 30 m/s’dir. Üretici belgelerinde sıcak telin hangi hızda fiziksel hasar göreceği belirtilmemiştir. Bu nedenle 30 m/s’nin üzerinde sensörün zarar görmeyeceği varsayılmamalı; cihaz belirtilen 0,01–30 m/s aralığında kullanılmalıdır. Hızın 30 m/s’yi aşabileceği kanallarda ölçüme başlamadan önce uygun aralığa sahip bir prob veya ölçüm cihazı seçilmelidir.
