Testo 417 Akıllı Hava Hızı ve Debi Ölçer

Testo 417 Akıllı Hava Hızı ve Debi Ölçer

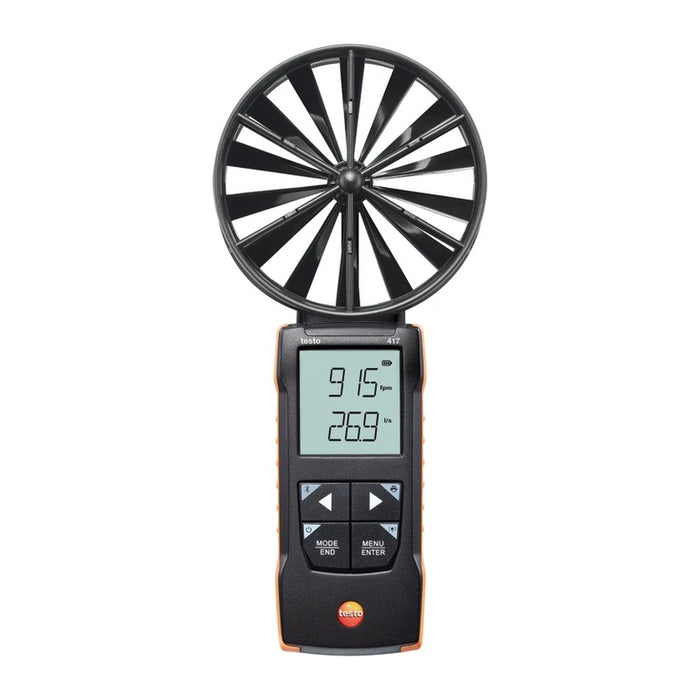

Testo 417, 100 mm çapındaki entegre pervanesiyle hava hızını ve hava sıcaklığını ölçen, hava debisini girilen kesit alanına göre hesaplayan portatif bir anemometredir. Menfez ve hava giriş-çıkışlarında zamana veya ölçüm noktalarına bağlı ortalama değerler alınabilir. Bluetooth bağlantısı ve testo Smart App sayesinde cihaz ayarları telefondan yapılabilir; ölçümler izlenebilir, kaydedilebilir ve PDF/CSV olarak paylaşılabilir.

Testo 417 Pervane Tip Anemometre Özellikleri

• Testo 417 ile 100 mm pervaneli ölçüm: Entegre pervane, menfezlerde 0,3 … 20 m/s aralığında hava hızını ölçer. Hava hızı ölçüm hassasiyeti ±(0,1 m/s + ölçülen değerin %1,5’i) ±1 hane, çözünürlük 0,01 m/s’dir. Hava sıcaklığı da 0 … +50 °C aralığında, ±0,5 °C ±1 hane hassasiyet ve 0,1 °C çözünürlükle ölçülür.
• Bluetooth ile akıllı telefon bağlantısı: Testo 417 hava hızı ve debi ölçer, telefon veya tablete Bluetooth Low Energy ile bağlanır. Üreticinin belirttiği menzil engelsiz alanda 60 metreye kadardır; duvarlar ve diğer engeller bina içindeki erişim mesafesini etkiler. Ölçüm değerleri cihazın kendi ekranından da okunabilir.
• Zamana ve ölçüm noktalarına bağlı ortalama: Dalgalanan akışlarda belirli bir süre boyunca alınan değerlerin ortalaması hesaplanır. Çok noktalı ortalama işlevi ise menfezin farklı bölgelerinden alınan okumaları birleştirir. Böylece değerlendirme, tek bir anlık okumaya veya tek bir ölçüm noktasına bağlı kalmaz.
• Kesit alanı (Area) ile debi hesabı: Hava debisi, ölçülen hız ve tanımlanan kesit alanından hesaplanır. Alan değeri cihazdan veya testo Smart App üzerinden girilebilir; cihaz menüsünde m² ya da mm² seçilir. Huni kullanılmadan alan girişi yapılırken F.FACT huni faktörü kapalı olmalıdır. Doğru alan ve birim seçimi, debi hesabındaki alan kaynaklı hataları önlemeye yardımcı olur.
• Düzeltme faktörü (Correction Factor): Izgara çubuklarının kapattığı bölüm, kesitin serbest alan oranını temsil eden faktörle hesaba katılır. Kılavuzdaki örnekte kesitin %20’si kapalıysa faktör 0,8 olarak girilir. Bu ayar yalnızca testo Smart App üzerinden yapılır. Serbest alan oranı bilinen menfezlerde alan hesabının gerçek açıklıkla uyumlu kurulmasını sağlar.
• Damping ile daha kararlı gösterim: testo Smart App üzerinden 2–20 ölçüm değerinin ortalaması alınarak okuma yumuşatılabilir. Hızlı dalgalanan değerlerin ekranda daha kararlı görünmesi, okumayı ve ayar sırasında karşılaştırmayı kolaylaştırır. Damping, cihazın belirtilen ölçüm hassasiyetini değiştirmez ve menfezin farklı noktalarından ölçüm almanın yerini tutmaz.
• Menfez karşılaştırması ve havalandırma ayarı: Bu pervane tip anemometre ile üfleme ve emiş noktalarının debileri kontrol edilerek sistemin hedef değerleriyle karşılaştırılabilir. Konut havalandırmasında menfezler arasında yapılan ölçümler, ayar öncesi ve sonrası sonuçların değerlendirilmesine ve kayda alınmasına yardımcı olur.
• testo Smart App ile konfigürasyon ve dokümantasyon: Uygulama, anlık değerleri telefonda ikinci ekran olarak gösterir; grafik ve tablo görünümüyle ölçümleri incelemeyi, kaydetmeyi ve raporlamayı sağlar. Cihaz uygulamaya bağlıyken ayarlar uygulama üzerinden yönetilir. Veriler CSV olarak dışa aktarılabilir, fotoğraf içerebilen PDF raporları hazırlanabilir.
• Akış yönü göstergesi: Ekrandaki ok simgesi, akışın üfleme veya emiş yönünde olduğunu belirtir. Ölçüm noktaları arasında geçiş yaparken hava akışının yönü de izlenebilir.
• Hold ve Max/Min: Hold işlevi okunan değeri ekranda sabitler. Ölçüm sırasında görülen en yüksek ve en düşük değerler görüntülenebilir; yeni bir değerlendirmeye başlamadan önce Max/Min değerleri sıfırlanabilir.
• Aydınlatmalı ekran ve otomatik kapanma: LCD ekran aydınlatması, düşük ışıklı teknik alanlarda okumayı kolaylaştırır. Uygulamadan etkinleştirilen otomatik kapanma, 10 dakika tuşa basılmadığında cihazı kapatır; Hold görünümünde cihaz açık kalır.
• Opsiyonel huni ve akış doğrultucu kullanımı: Uygun Testo huni aksesuarlarıyla menfez açıklığının tamamından geçen hava akışı toplanabilir; huniyle ölçümde F.FACT ayarı etkinleştirilir. Girdaplı difüzörlerde uygun huni ve akış doğrultucu ölçüm düzeni kullanılabilir. Bu ürünün 0563 0417 paketine huni veya akış doğrultucu dahil değildir.
• Taşınabilir yapı ve yaklaşık 50 saat pil ömrü: Testo 417 anemometre, üç adet AA alkalin pil ile çalışır. Yaklaşık 50 saatlik pil ömrü ve birlikte verilen taşıma çantası, servis ve devreye alma ziyaretlerinde kullanımı destekler.

testo Smart App ile Ölçüm ve Raporlama

testo Smart App ile ölçüm sahasında canlı değerleri izleyebilir, kayıt oluşturabilir ve sonuçları rapora dönüştürebilirsiniz. Ölçüm verileri uygulama üzerinden saklanır; telefondaki görünüm cihaz ekranını tamamlar.

• Anlık izleme ve kayıt: Hava hızı, hesaplanan debi ve sıcaklık değerlerini telefondan takip edin; ölçüm kayıtlarını uygulamada oluşturun.
• Grafik ve tablo görünümü: Ölçüm değişimini grafik üzerinden inceleyin veya tarih ve saat sırasındaki değerleri tablo olarak değerlendirin.
• PDF ve CSV ile dışa aktarma: Sayısal ölçüm verilerini CSV olarak dışa aktarın. Gerektiğinde fotoğraf da içeren PDF raporları hazırlayın.
• E-posta ile paylaşım: Hazırlanan raporları sahadan e-posta ile paylaşarak servis, kontrol ve teslim süreçlerini belgeleyin.

testo Smart App’in gelişmiş PRO hava dengeleme programı, ülkeye ve abonelik koşullarına bağlıdır.

100 mm Pervanenin Menfez Ölçümündeki Avantajları

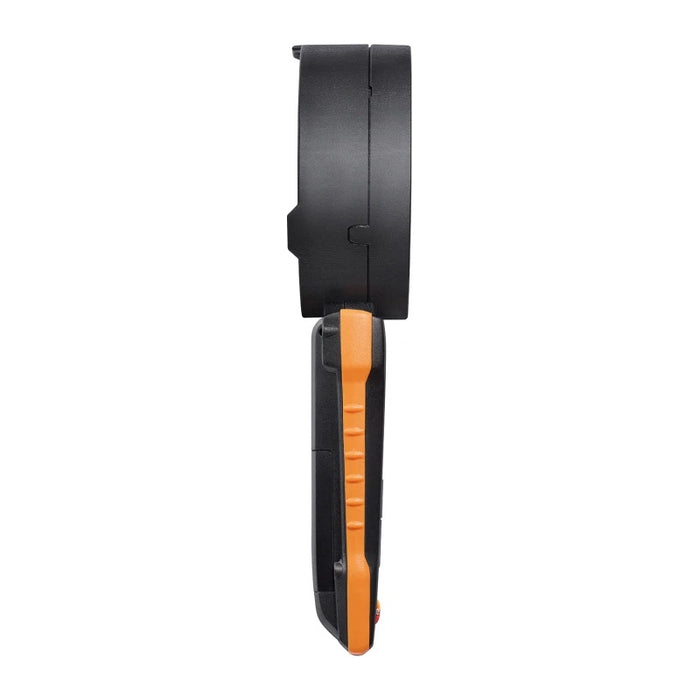

Testo 417’nin 100 mm çapındaki entegre pervanesi, hava akışını geniş bir algılama yüzeyi üzerinden değerlendirir. Üfleme ve emiş menfezlerinin önünde kolayca konumlandırılması, servis ve havalandırma ayarı sırasında hız ölçümlerini pratikleştirir. Kesit alanı girişi ve ortalama işlevleriyle birlikte kullanıldığında, menfezlerin hava debilerinin karşılaştırılmasını ve hedef değerlere göre ayarlanmasını destekler.

Büyük veya akışın eşit dağılmadığı menfezlerde farklı noktalardan ölçüm alınarak çok noktalı ortalama kullanılmalıdır. Uygun huni aksesuarları, farklı menfez biçimlerinde açıklıktan geçen akışın toplanmasına yardımcı olur; huni ve akış doğrultucu bu pakete dahil değildir.

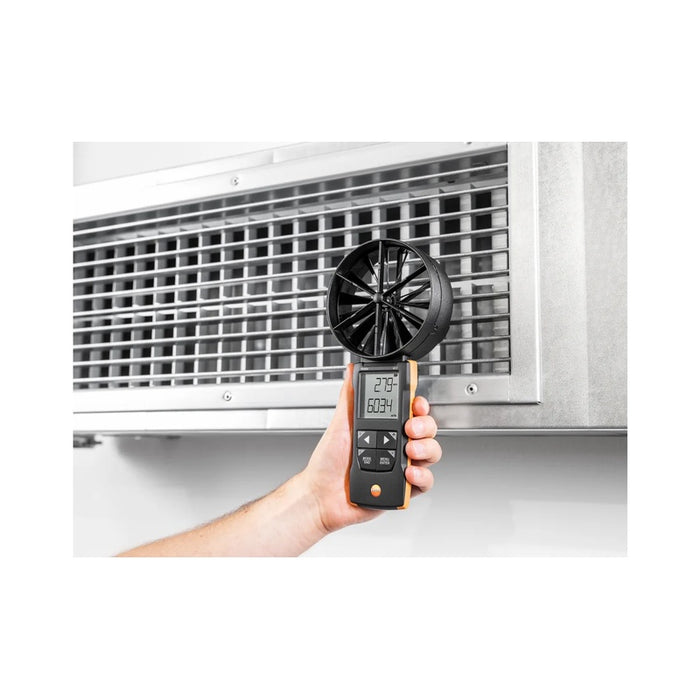

Menfezlerde Hız ve Debi Ölçümü

Debi sonucunun kullanılabilir olması, hız ölçümünün yanında kesit alanının ve ölçüm yönteminin doğru seçilmesine bağlıdır. Area ve Correction Factor hesapta kullanılan alanı tanımlar; damping ise ekrandaki dalgalanmayı yumuşatır.

1. Kesiti ve ölçüm yöntemini belirleyin: Huni kullanılmayan ölçümde kesit alanını ve alan birimini girin; F.FACT kapalı olsun. Huniyle ölçüm yapılacaksa kullanılan aksesuara uygun F.FACT ayarını etkinleştirin.
2. Serbest alan oranını dikkate alın: Izgara nedeniyle kapanan alan varsa doğrulanmış serbest alan oranını Correction Factor olarak tanımlayın. Geometrik alan ile etkin serbest alanı karıştırmayın; aynı alan azaltımını ikinci kez uygulamayın.
3. Akışı temsil eden okumalar alın: Pervane yüzeyini hava akımını karşılayacak şekilde konumlandırın. Gerekirse menfezin farklı noktalarından okuma alın ve noktasal ya da zamana bağlı ortalamayı kullanın.
4. Gösterimi uygun biçimde yumuşatın: Değerler dalgalanıyorsa uygulamadan damping ayarını seçin. Yumuşatma, kararlı okuma sağlar; yanlış kesit alanını veya uygun olmayan ölçüm konumunu telafi etmez.

Huni kullanılmayan alan hesabında: Debi (m³/h) = ortalama hız (m/s) × etkin kesit alanı (m²) × 3600.

Doğru alan ve serbest alan faktörü, debi hesabında alan kaynaklı sistematik hataları azaltmaya yardımcı olur. Zamana veya noktalara bağlı ortalama, akışı daha temsil edici biçimde değerlendirmeyi sağlar. Damping’in işlevi gösterim kararlılığıdır.

Uygulama Alanları

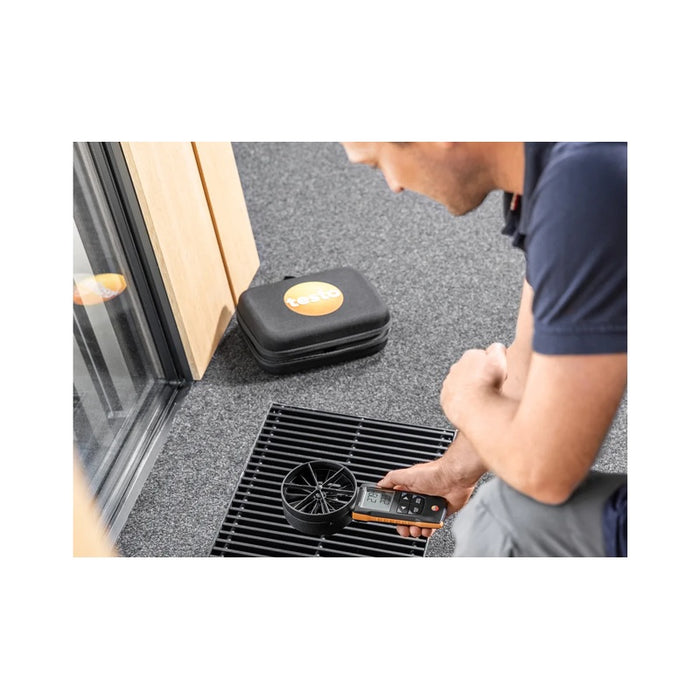

• Menfez ve difüzör ölçümleri: Havalandırma sistemlerinin üfleme ve emiş noktalarında hava hızı ile debi kontrolü.
• Kontrollü konut havalandırması: Menfez debilerinin hedef değerlerle karşılaştırılması, ayar öncesi ve sonrası ölçümlerin değerlendirilmesi.
• Klima ve iklimlendirme kontrolü: Hava hızı ile üfleme sıcaklığının yerinde ölçülmesi ve sistem performansının değerlendirilmesi.
• Servis ve devreye alma: Ölçümlerin kaydedilmesi, grafik ve tablo halinde incelenmesi ve raporla belgelendirilmesi.

Paket İçeriği

• Testo 417, entegre 100 mm pervaneli anemometre

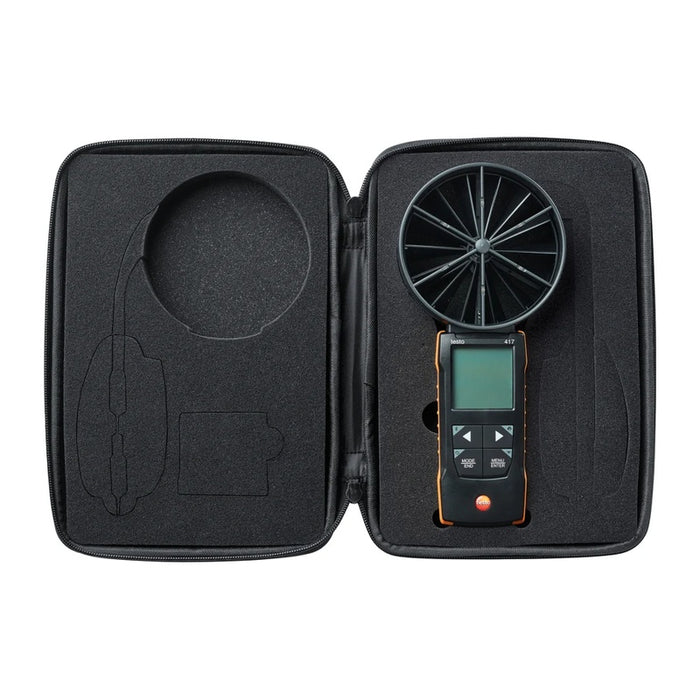

• Taşıma çantası
• Üretici test protokolü
• 3 adet AA pil

Teknik Özellikler

Sık Sorulan Sorular

Hava debisi nasıl belirlenir?

Cihaz hava hızını ölçer; debiyi tanımlanan kesit alanı ve ilgili ölçüm ayarlarına göre hesaplar. Huniyle ölçümde uygun aksesuar ve F.FACT ayarı kullanılır.

Area, Correction Factor ve damping aynı işi mi yapar?

Area kesit alanını, Correction Factor kesitteki serbest alan oranını tanımlar. Damping ise 2–20 okumanın ortalamasıyla gösterimi yumuşatır. Alan ayarlarının doğru yapılması debi hesabını etkiler; damping cihazın belirtilen ölçüm hassasiyetini değiştirmez.

Huni ve akış doğrultucu pakete dahil mi?

Hayır. 0563 0417 ürün paketi cihazı, taşıma çantasını, üretici test protokolünü ve üç adet AA pili içerir. Huni ve akış doğrultucu uygun aksesuar veya set olarak ayrıca temin edilir.

Telefon olmadan kullanılabilir mi?

Evet. Hava hızı, sıcaklık ve hesaplanan debi cihaz ekranında görüntülenebilir; zamana ve noktalara bağlı ortalama alınabilir. Düzeltme faktörü ve damping ayarları ile dijital kayıt ve raporlama işlemleri testo Smart App üzerinden yapılır.
