Testo 416 Akıllı Mini Pervaneli Anemometre
Testo 416 Akıllı Mini Pervaneli Anemometre
Testo 416, havalandırma kanallarında hava hızını ölçen ve girilen kesit alanına göre hava debisini hesaplayan Bluetooth bağlantılı bir mini pervaneli anemometredir. 16 mm çapındaki pervanesi ve 329–850 mm arasında uzatılabilen kablolu teleskobik probu, kanalın farklı derinliklerinde ölçüm yapmayı kolaylaştırır. Çok noktalı ve zamana bağlı ortalama işlevleriyle akış değerlendirilebilir; testo Smart App üzerinden kanal ayarları yapılabilir, ölçümler izlenebilir, kaydedilebilir ve PDF/CSV rapor olarak paylaşılabilir.
Bu cihazı, ek ücret karşılığında TÜRKAK akrediteli sertifikasıyla birlikte sipariş edebilirsiniz.
Sertifika için tıklayınız
Testo 416 Kanal Tipi Hava Hızı Ölçer Özellikleri
- Testo 416 ile mini pervaneli kanal ölçümü: 16 mm çapındaki pervane, havalandırma kanallarında 0,6–40 m/s aralığında hava hızını ölçer. Hava hızı ölçüm hassasiyeti ±(0,2 m/s + ölçülen değerin %1’i) ±1 hane, çözünürlük 0,1 m/s’dir. Küçük çaplı prob başlığı, uygun ölçüm açıklıklarından kanal içine erişimi kolaylaştırır.
- Bluetooth ile akıllı telefon bağlantısı: Testo 416 pervane tip anemometre, testo Smart App üzerinden telefon veya tablete bağlanır. Ölçümler cihazın ekranından veya telefon ikinci ekran olarak kullanılarak takip edilebilir. Bluetooth menzili engelsiz açık alanda 60 metreye kadardır; yapı elemanları ve diğer engeller bağlantı mesafesini etkiler.
- 329–850 mm teleskobik prob: Kablo bağlantılı prob 329 mm uzunluktan 850 mm’ye kadar uzatılabilir. Geniş kesitli veya yüksekteki kanallarda farklı ölçüm noktalarına erişim sağlar. 1,5 m kablo, prob kanal içindeyken cihaz gövdesini ekranın rahat okunabildiği bir konumda tutmayı kolaylaştırır.
- Hava debisinin otomatik hesaplanması: Cihaz, ölçülen hava hızı ile tanımlanan kanal kesit alanını kullanarak hacimsel akışı hesaplar. Hız m/s veya fpm; debi m³/h, l/s veya cfm olarak görüntülenebilir. Böylece hızdan debiye dönüşüm için ayrıca elle hesap yapmak gerekmez.
- Kesit alanı (Area) girişi: Bu pervane tip anemometre ile debi hesabı yapılırken kanalın kesit alanı cihazdan veya testo Smart App üzerinden tanımlanır. Cihaz menüsünde m² veya mm² seçilebilir. Alanın ve birimin doğru girilmesi, debi hesabında alan kaynaklı hataların önlenmesine yardımcı olur.
- Düzeltme faktörü (Correction Factor): Kesitin bir bölümü ızgara veya kafes çubuklarıyla kapalıysa, serbest alan oranı uygulamadan girilebilir. Örneğin alanın %20’si kapalı olduğunda faktör 0,8 olarak tanımlanır. Aynı alan azaltımının hem alan girişinde hem düzeltme faktöründe ikinci kez uygulanmaması gerekir.
- Çok noktalı ortalama (Multi-point Mean Calculation): Testo 416 mini pervaneli hava hızı ölçer ile kanal kesitindeki farklı noktalardan seçilen okumalar kaydedilir ve ortalamaları hesaplanır. Kesit boyunca hava hızının değiştiği durumlarda tek noktaya bağlı kalmadan akışı değerlendirmeyi sağlar; kayıtlı okuma sayısı ve ortalama ekranda gösterilir.
- Sürekli, zamana bağlı ortalama (Continuous Mean Calculation): Başlatılan ölçüm süresi boyunca alınan değerlerin ortalaması hesaplanır. Ölçüm duraklatılıp sürdürülebilir; işlem sonunda süre ve ortalama görüntülenir. Zamana göre dalgalanan akışın seçilen süre içindeki davranışını değerlendirmek için kullanılır.
- Damping ile gösterim yumuşatma: Uygulamadan 2–20 ölçüm değerinin ortalaması seçilerek dalgalanan okumaların gösterimi yumuşatılabilir. Ekranın daha kararlı ve okunabilir olmasını sağlar. Damping, yanlış alan girişini veya uygun olmayan prob konumunu telafi etmez; sensörün belirtilen hassasiyetini değiştirmez.
- Hold ve Max/Min: Güncel okuma ekranda sabitlenebilir; standart ölçümde veya ortalama işlemleri sırasında oluşan en yüksek ve en düşük değerler görüntülenebilir. Ekranı doğrudan okumak zor olduğunda Hold işlevi sonucu incelemeyi kolaylaştırır.
- testo Smart App ile kanal konfigürasyonu: Kanal ve cihaz ayarları telefondan yapılabilir; canlı değerler, grafik geçmişi ve tablo görünümüyle ölçüm süreci takip edilir. Ölçüm verileri uygulamada saklanabilir. Uygulama bağlıyken konfigürasyon ayarları uygulama üzerinden yönetilir.
- PDF/CSV raporlama ve e-posta ile paylaşım: Kayıtlı ölçümler CSV olarak dışa aktarılabilir veya fotoğraf içeren PDF raporları hazırlanabilir. Sonuçlar sahadan e-posta ile paylaşılabildiği için servis ve devreye alma çalışmalarının belgelendirilmesi kolaylaşır.
- Aydınlatmalı ekran ve otomatik kapanma: Ekran aydınlatması düşük ışıklı teknik alanlarda okumayı kolaylaştırır. Uygulamadan etkinleştirilen otomatik kapanma, 10 dakika tuşa basılmadığında cihazı kapatır; Hold görünümünde cihaz açık kalır.
- Taşınabilir kullanım ve pil ömrü: Üç adet AA alkalin pille yaklaşık 60 saat çalışır. 323 g ağırlığındaki cihaz, sabit bağlı probu ve birlikte verilen taşıma çantasıyla saha çalışmalarında taşınabilir.

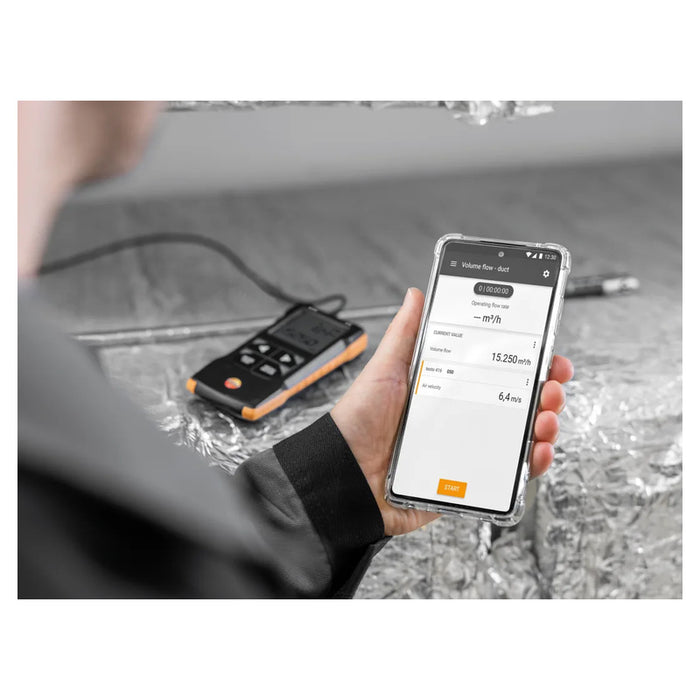

testo Smart App ile Ölçüm ve Raporlama
Testo 416’yı testo Smart App’e bağlayarak canlı hava hızı ve hesaplanan debi değerlerini telefonda izleyebilir, ölçümleri kaydedebilir, grafik ve tablo görünümüyle inceleyebilirsiniz. Kesit alanı, düzeltme faktörü ve damping ayarları uygulamadan yönetilir. Çok noktalı veya sürekli ortalama işleviyle yapılan ölçümler, PDF/CSV dosyalarıyla belgelenerek e-posta ile paylaşılabilir.

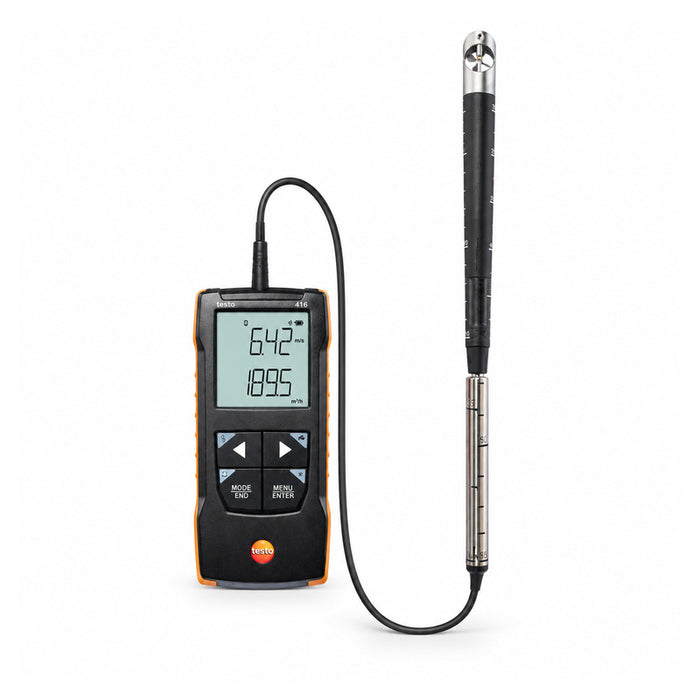

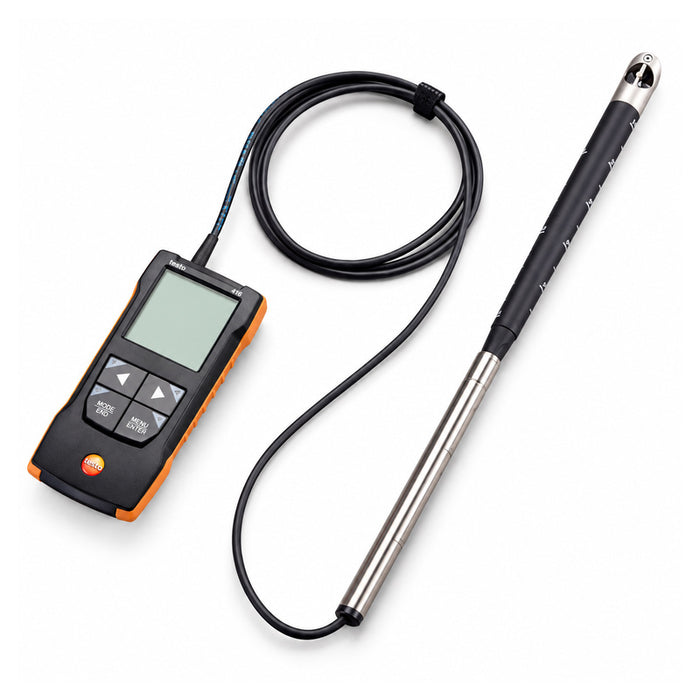

16 mm Mini Pervane ve 329–850 mm Teleskobik Prob
16 mm çapındaki mini pervane, geniş bir pervane başlığını kanal içine yerleştirmeye gerek kalmadan ölçüm yapmayı kolaylaştırır. 850 mm’ye kadar uzayan teleskop, kanalın farklı derinliklerindeki noktalara erişerek çok noktalı ölçüm yapılmasına yardımcı olur.
Prob üzerindeki uzunluk ölçeği, uzatma miktarını takip etmeyi ve tekrar ölçümde benzer bir konuma dönmeyi kolaylaştırır. Ölçüm derinliği ayarlanırken kanal içindeki engeller ve probun akışa göre yönü dikkate alınmalıdır. 1,5 m bağlantı kablosu sayesinde probu konumlandırırken cihaz ekranı ayrı bir noktada tutulabilir.
Kanal İçi Debi Hesabında Alan ve Ortalama
Hava debisini değerlendirmek için kanalın etkin kesit alanı ile akışı temsil eden ortalama hız birlikte ele alınır:
- Alanı tanımlayın: Kanalın kesit alanını doğru birimle girin. Açıklığın bir bölümü kapalıysa doğrulanmış serbest alan oranını düzeltme faktörüne yansıtın.
- Kesitteki dağılımı değerlendirin: Kanalın farklı noktalarında çok noktalı ortalama kullanın. Noktaların seçimi ve prob konumu, sonucun kesiti temsil etmesini etkiler.
- Zamana bağlı değişimi izleyin: Dalgalanan akışlarda seçilen süre boyunca sürekli ortalama alın.
- Gösterimi gerektiğinde yumuşatın: Damping ile okumayı kararlı hale getirin; bunu çok noktalı veya zamana bağlı ölçümün yerine kullanmayın.
Hızdan debiye dönüşümün temeli: Debi (m³/h) = ortalama hız (m/s) × etkin kesit alanı (m²) × 3600.
Prob başlığındaki nokta işareti hava akışına bakacak şekilde konumlandırılmalıdır. Prob hafifçe iki yöne çevrilerek en yüksek okumanın elde edildiği yön bulunur. Ölçüm tamamlandığında sensöre dokunmadan koruyucu kılıf kapatılmalıdır.
Uygulama Alanları
- Havalandırma kanalları: Kanal içindeki hava hızının ölçülmesi ve kesit alanından hava debisinin hesaplanması.
- Ofis ve fabrika iklimlendirmesi: Hava dağıtım sistemlerinin kontrolü ve ayar öncesi/sonrası ölçümlerin karşılaştırılması.
- Geniş kesitli ve yüksekteki kanallar: Teleskobik probla farklı ölçüm derinliklerine ve erişimi güç noktalara ulaşılması.
- HVAC servis ve devreye alma: Çok noktalı veya zamana bağlı ortalamayla akış değerlendirmesi, sonuçların kaydı ve raporlanması.
Paket İçeriği
- Testo 416 mini pervaneli anemometre; sabit bağlı, maksimum 850 mm teleskobik prob ve 1,5 m kablo ile

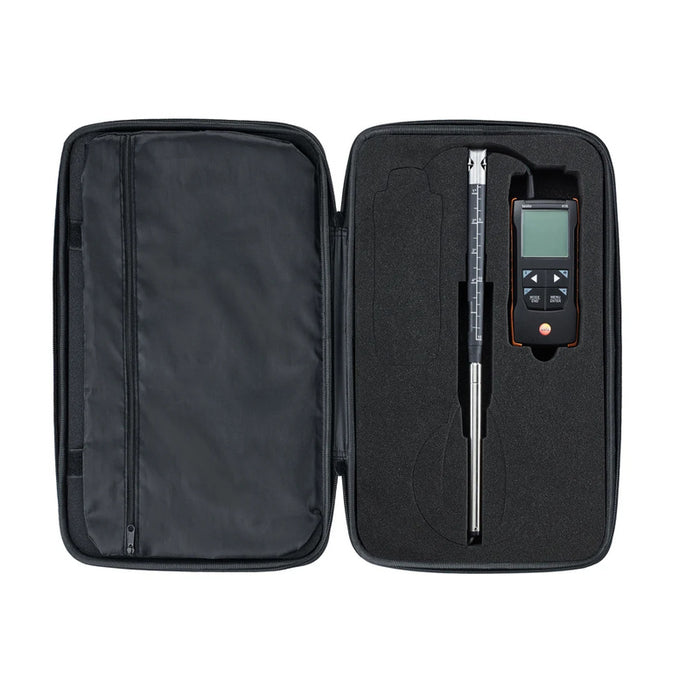

- Taşıma çantası
- Üretici test / kalibrasyon protokolü
- 3 adet AA pil
Teknik Özellikler
| Hava Hızı Ölçüm Aralığı | 0,6–40 m/s |
| Hava Hızı Ölçüm Hassasiyeti | ±(0,2 m/s + ölçülen değerin %1’i) ±1 hane |
| Hava Hızı Çözünürlüğü | 0,1 m/s |
| Hava Hızı Birimleri | m/s, fpm |
| Hava Debisi Birimleri | m³/h, l/s, cfm |
| Pervane Çapı | 16 mm |
| Ortalama Değer | Çok noktalı; sürekli (zamana bağlı) |
| Kesit Alanı Girişi | Cihazdan veya testo Smart App üzerinden; m² / mm² |
| Düzeltme Faktörü | Serbest alan oranı; testo Smart App üzerinden |
| Damping | 2–20 ölçüm değeri ortalaması; testo Smart App üzerinden |
| Teleskobik Prob Uzunluğu | 329–850 mm |
| Kablo Uzunluğu | 1,5 m |
| Bağlantı | Bluetooth Low Energy, Bluetooth 5.0 |
| Bluetooth Menzili | Engelsiz açık alanda 60 m’ye kadar |
| Uygulama | testo Smart App |
| Raporlama | PDF, CSV |
| Ekran | Aydınlatmalı |
| Hold / Max-Min | Var |
| Otomatik Kapanma | Uygulamadan etkinleştirilir; 10 dakika (Hold görünümü hariç) |
| Güç Kaynağı | 3 adet 1,5 V AA alkalin pil |
| Pil Ömrü | Yaklaşık 60 saat |
| Koruma Sınıfı | IP20 |
| Gövde Malzemesi | ABS + PC / TPE |
| Çalışma Sıcaklığı | Cihaz: −10…+50 °C; prob: −10…+70 °C |
| Çalışma Nemi | %0–80 RH; yalnızca iç mekan kullanımı |
| Depolama Sıcaklığı | −10…+50 °C |
| Cihaz Boyutları | 135 × 60 × 28 mm |
| Ağırlık | 323 g |
Sık Sorulan Sorular
Testo 416 sıcaklık veya nem ölçer mi?
Hayır. Testo 416 hava hızını ölçer; tanımlanan kesit alanıyla hava debisini hesaplar. Teknik tabloda verilen cihaz ve prob çalışma sıcaklıkları kullanım sınırlarıdır; sıcaklık ölçüm aralığı değildir.
Testo 416’yı telefon bağlamadan kullanabilir miyim?
Evet. Hava hızı ve debi gösterimi, kesit alanı girişi, Hold, Max/Min ve ortalama işlevleri cihaz üzerinden kullanılabilir. Düzeltme faktörü ve damping gibi ilave ayarlar, ölçüm kaydı ve PDF/CSV raporlama için testo Smart App kullanılır.
Debi hesabı için kanalın kesit alanını girmek gerekir mi?
Evet. Cihaz, hava debisini hava hızı ve tanımlanan kesit alanından hesaplar. Alanın veya alan biriminin yanlış girilmesi debi sonucunu doğrudan etkiler. Izgara nedeniyle serbest alan düzeltmesi uygulanacaksa aynı azaltım alan ve faktör üzerinden iki kez yapılmamalıdır.
Çok noktalı ortalama, sürekli ortalama ve damping arasındaki fark nedir?
Çok noktalı ortalama farklı konumlardan seçilen okumaları, sürekli ortalama belirli bir ölçüm süresindeki okumaları değerlendirir. Damping ise 2–20 ölçüm değerini ortalayarak gösterimi yumuşatır. Kararlı ekran görüntüsü tek başına tüm kanal kesitinin değerlendirilmiş olduğu anlamına gelmez.
