CEM DT-8869H Çift Lazerli Kızılötesi Termometre +2200°C
CEM DT-8869H Çift Lazerli Kızılötesi Termometre +2200°C

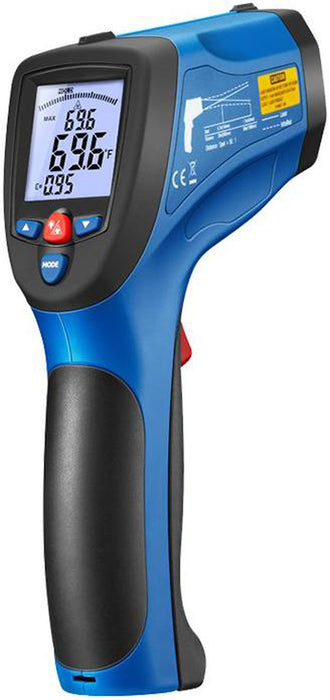

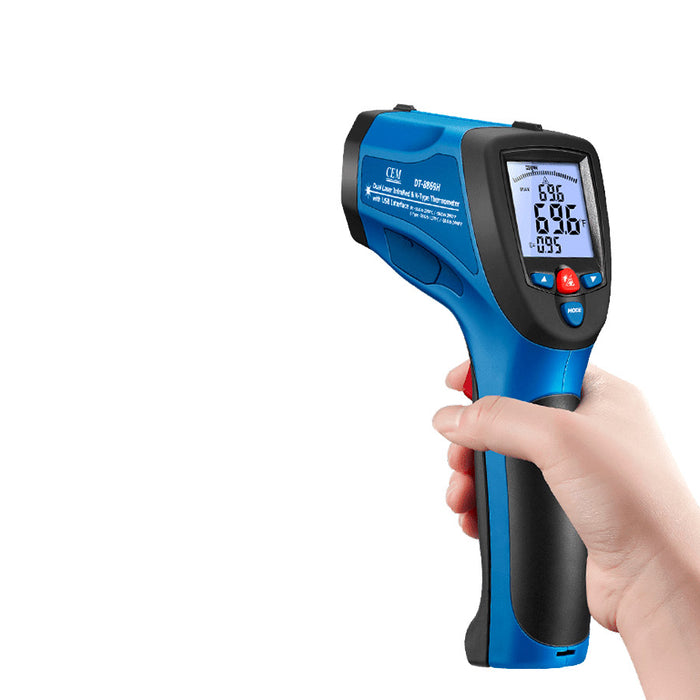

CEM DT-8869H, −50°C ile +2200°C arasında temassız yüzey sıcaklığı ölçümü yapan çift lazerli kızılötesi termometredir. 50:1 mesafe/hedef oranı, ayarlanabilir emissivite ve K tipi termokupl girişiyle farklı ölçüm ihtiyaçlarına uyum sağlar. 100 kayıt hafızası ölçümleri cihaz üzerinde saklamanıza, USB bağlantısı ise uyumlu yazılımla bilgisayarda anlık izlemenize olanak tanır.
CEM DT-8869H Çift Lazerli Kızılötesi Termometre +2200°C Özellikleri
- −50°C ile +2200°C arasında kızılötesi ölçüm: Uygun yüzeylerin sıcaklığını temas etmeden kontrol etmenizi sağlar. Ölçüm aralığı, cihazın her malzeme ve uygulama için uygun olduğu anlamına gelmez.
- 50:1 mesafe/hedef oranı: Uzaktan daha küçük ölçüm alanlarına odaklanır. Uzaklık arttıkça ölçülen alan da büyür; hedef yüzeyin bu alanı tamamen doldurması gerekir.
- Çift lazerli hedefleme: Ölçüm yapılacak bölgeye yönelmeyi kolaylaştırır. Lazerler işaretleme içindir; sıcaklığı kızılötesi sensör ölçer.
- K tipi termokupl girişi: Uygun bir probla temaslı sıcaklık ölçümü yapılabilir. Cihazın K tipi giriş aralığı −50°C ile +1370°C, kutudan çıkan probun aralığı ise −50°C ile +250°C’dir. Kullanım sınırını takılı prob belirler.
- USB ile PC’de anlık izleme: Kızılötesi ve K tipi ölçüm verilerini bilgisayara iletir. Uyumlu yazılım üzerinden ölçüm sırasında değerleri takip edebilirsiniz.
- 100 kayıt hafızası: Kızılötesi ölçüm sonuçlarını LOG modunda seçtiğiniz hafıza konumuna kaydedebilir, daha sonra cihaz ekranından görüntüleyebilirsiniz.
- Ayarlanabilir emissivite: Yüzeyin kızılötesi enerji yayma özelliğine göre 0,10–1,00 arasında ayarlanır. Varsayılan değer 0,95’tir.
- Lock ile sürekli ölçüm: Tetiği sürekli basılı tutmadan sıcaklığı izleyebilirsiniz. Tripodla birlikte sabit bir hedefin takibini kolaylaştırır.
- Yüksek ve düşük sıcaklık alarmı: Belirlediğiniz sınırlar aşıldığında uyarı verir; sıcaklık değişimlerini fark etmenize yardımcı olur.
- MAX, MIN, DIF ve AVG: Ölçüm sırasında en yüksek, en düşük, fark ve ortalama değerlerini görüntüler.
- 150 ms tepki süresi: Yüzey sıcaklığındaki değişimlere hızlı yanıt verir.
- Otomatik HOLD: Tetik bırakıldığında son ölçüm değeri ekranda tutulur.
- Aydınlatmalı LCD ekran: Loş ortamlarda ölçüm değerlerinin okunmasını kolaylaştırır.
- °C / °F seçimi: Sıcaklık birimini ihtiyacınıza göre değiştirebilirsiniz.
- Düşük pil göstergesi: Pil zayıfladığında değişim gerektiğini bildirir.
- Otomatik kapanma: Lock kapalıyken tetik bırakıldıktan yaklaşık 7 saniye sonra kapanır.
Uygulama Alanları
- Endüstriyel bakım: Motor gövdeleri, rulman yatakları ve ekipmanların uygun yüzeylerinde sıcaklık değişimlerinin takibi.
- Isıtma ve HVAC sistemleri: Boyalı boru, kanal ve ekipman yüzeylerinde sıcaklık kontrolü.
- Fırın ve kurutma sistemleri: Malzeme ve yüzey koşulları uygun olduğunda duvar, astar ve dış gövde sıcaklıklarının kontrolü.
- Plastik, kauçuk ve baskı prosesleri: Üretim ve kurutma sırasında yüzey sıcaklıklarının izlenmesi.
- Otomotiv bakım işleri: Uygun motor ve mekanik parça yüzeylerinde sıcaklık karşılaştırması.
Ölçüm Öncesi Dikkat
+2200°C ölçüm aralığı, her yüksek sıcaklık uygulamasına uygunluk anlamına gelmez.
- Eriyik metal, döküm ve kor halindeki yüzeylerde kullanmayın. Bu uygulamalar için uygun spektral bantta çalışan özel pirometre seçilmelidir.
- Parlak ve cilalı metallerde doğrudan ölçüm güvenilir değildir. Emissivite ayarı tek başına her yüzey sorununu çözmez.
- Camın arkasındaki nesneleri ölçmez. Cam yüzeyi ölçümlerinde ise camın türü, kaplaması ve yansımalar nedeniyle hatalı sonuç alınabilir.
- Buhar, toz ve duman ölçümü etkileyebilir. Cihaz ile hedef arasındaki görüş açık olmalıdır.
Emissivite nedir? Yüzeyin kızılötesi enerji yayma özelliğidir. Cihazın 0,95 varsayılan ayarı birçok organik, boyalı ve oksitli yüzey için uygundur; doğru değer malzemeye ve yüzey durumuna göre seçilmelidir.

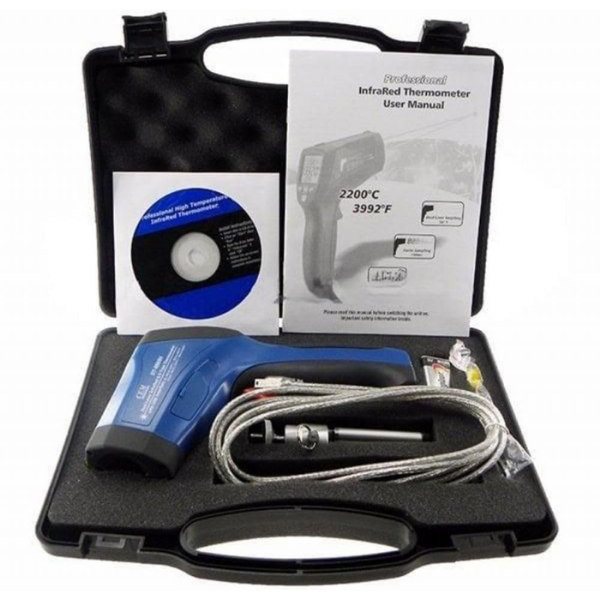

Paket İçeriği
- CEM DT-8869H kızılötesi termometre
- K tipi termokupl prob (−50°C ile +250°C)
- Mini tripod
- USB kablosu
- Yazılım CD’si
- 9V pil
- Taşıma çantası
- Kullanım kılavuzu
Teknik Özellikler
| Kızılötesi sıcaklık ölçüm aralığı | −50°C ile +2200°C |
| Kızılötesi ölçüm doğruluğu | −50…+20°C: ±3°C +20…+500°C: ±(okumanın %1’i + 1°C) +500…+1000°C: ±%1,5 +1000…+2200°C: ±%2 |
| K tipi giriş ölçüm aralığı | −50°C ile +1370°C; uygun probla |
| Kutudaki K tipi probun ölçüm aralığı | −50°C ile +250°C |
| K tipi giriş doğruluğu | −50…+1000°C: ±(okumanın %1,5’i + 3°C) +1000…+1370°C: ±(okumanın %1,5’i + 2°C) |
| Ekran çözünürlüğü | 1000° altında 0,1°; 1000° üzerinde 1° |
| Mesafe/hedef oranı (D:S) | 50:1 |
| Tepki süresi | 150 ms |
| Spektral yanıt | 8–14 µm |
| Emissivite | 0,10–1,00; ayarlanabilir, varsayılan 0,95 |
| Lazer işaretleme | Çift lazer |
| Kayıt hafızası | 100 kızılötesi ölçüm kaydı; cihaz ekranından görüntüleme |
| PC bağlantısı | USB; uyumlu yazılımla anlık izleme |
| Ölçüm fonksiyonları | MAX, MIN, DIF, AVG, HOLD ve Lock |
| Alarm | Ayarlanabilir yüksek ve düşük sıcaklık limitleri |
| Ekran | Arka aydınlatmalı LCD |
| Sıcaklık birimi | °C / °F |
| Güç kaynağı | 1 adet 9V pil |
| Düşük pil göstergesi | Var |
| Otomatik kapanma | Lock kapalıyken tetik bırakıldıktan yaklaşık 7 saniye sonra |
| Çalışma sıcaklığı | 0°C ile +50°C |
| Saklama sıcaklığı | −10°C ile +60°C |
| Çalışma nemi | %10–90 RH |
| Boyutlar (Y × G × D) | 204 × 155 × 52 mm |
| Ağırlık | 320 g |
Sık Sorulan Sorular
50:1 mesafe/hedef oranı ne anlama gelir?
Cihaz uzaklaştıkça daha geniş bir alanın sıcaklığını ölçer. Kılavuzdaki örneğe göre 2,54 metre mesafede ölçüm alanı yaklaşık 5,08 cm çapındadır. Hedef yüzey bu alandan büyük olmalıdır; hassas ölçümlerde kılavuz, hedefin ölçüm çapının en az iki katı olmasını önerir.
Kutudaki probla +1370°C ölçebilir miyim?
Hayır. +1370°C cihazın K tipi giriş sınırıdır. Kutudaki prob −50°C ile +250°C içindir. Daha yüksek sıcaklıklarda, ölçülecek sıcaklığa ve uygulamaya uygun ayrı bir K tipi prob gerekir.
Hafızadaki 100 kayıt bilgisayara aktarılabilir mi?
Kılavuz, kayıtların cihaz ekranından okunmasını ve USB üzerinden ölçüm verisi iletimini ayrı işlevler olarak açıklar. Hafızadaki kayıtların topluca PC’ye aktarılması belirtilmediğinden bu özellik vaat edilmez. PC bağlantısı anlık ölçüm takibi için değerlendirilmelidir.
USB bağlantısı otomatik olarak bilgisayara dosya kaydı yapar mı?
Cihazın kılavuzu bu işlevi açıklamaz; yazılımın yardım dosyasına yönlendirir. Anlık izleme ile bilgisayarda dosyaya kayıt aynı özellik değildir. Dosyaya kayıt olanağı kullanılan yazılım üzerinden doğrulanmalıdır.
+2200°C’ye çıkabilmesi eriyik metal ölçümü için yeterli mi?
Hayır. Ölçüm aralığının yanında yüzeyin yayma özelliği ve cihazın spektral yanıtı da önemlidir. DT-8869H eriyik metal, döküm ve kor halindeki yüzeyler için kullanılmamalıdır; bu uygulamalar için özel pirometre seçilmelidir.
