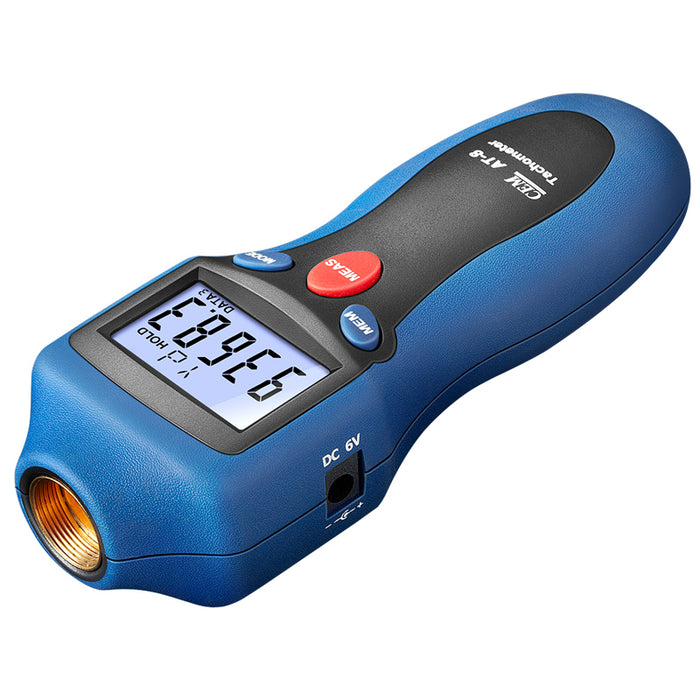

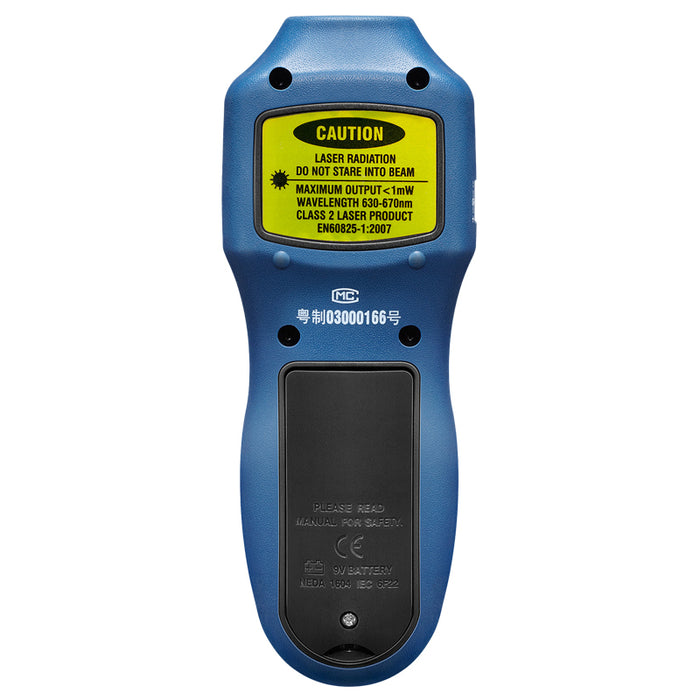

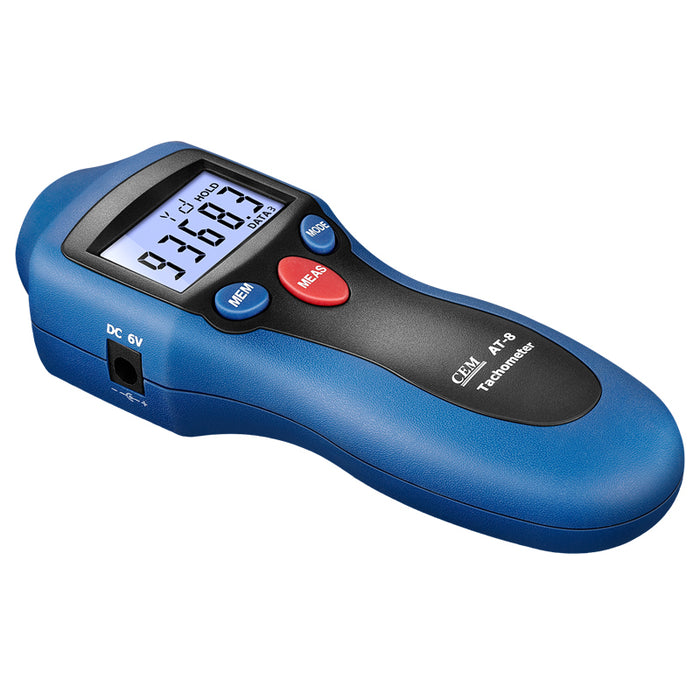

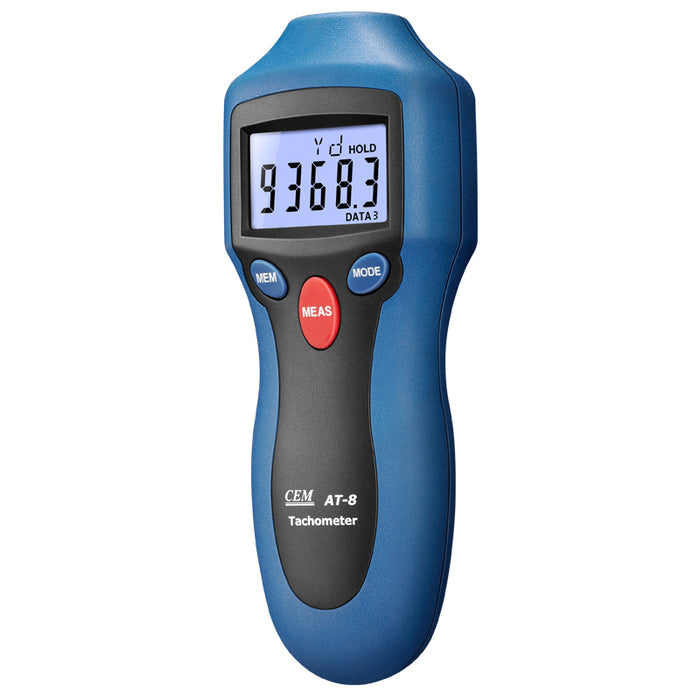

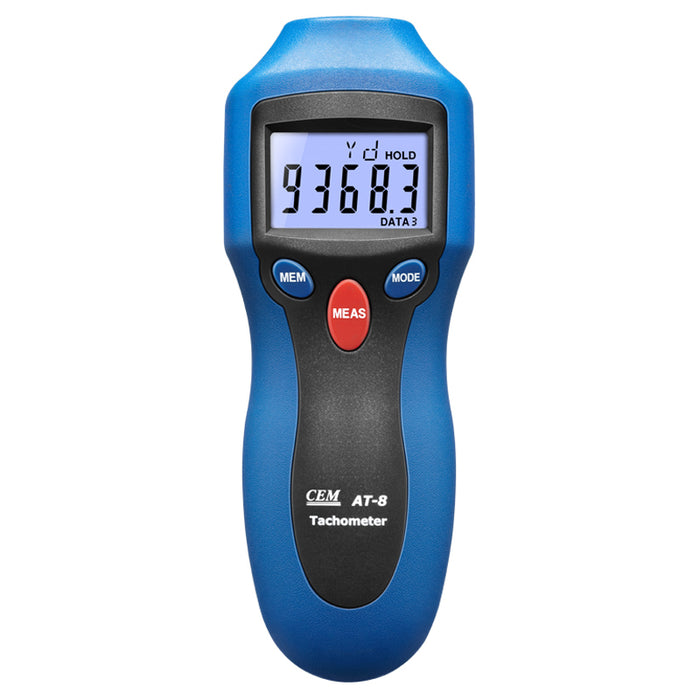

CEM AT-8 Temaslı ve Temassız Takometre
CEM AT-8 Temaslı ve Temassız Takometre
CEM AT-8, motor, fan, mil ve üretim hattındaki döner parçaların devrini temaslı veya temassız olarak ölçmenizi sağlayan dijital bir takometredir. Temaslı ölçümde 2–20.000 rpm, temassız ölçümde 2–99.999 rpm aralığında çalışır. Devir ölçümünün yanında yüzey hızı, uzunluk, frekans ve toplam dönüş sayısını da ölçebilir; aydınlatmalı ekranı ve ölçüm hafızasıyla saha kullanımını kolaylaştırır.
Opsiyonel Türkak Akrediteli Sertifika
Bu cihazı, ek ücret karşılığında TÜRKAK akrediteli sertifikasıyla birlikte sipariş edebilirsiniz.
Sertifika için tıklayınız
CEM AT-8 Özellikleri
- Temaslı devir ölçümü: Uygun temas ucunu dönen milin eksenine yerleştirerek 2–20.000 rpm aralığında ölçüm yapabilirsiniz.
- Temassız devir ölçümü: Dönen parçaya uygulanan reflektif bandı hedefleyerek 2–99.999 rpm aralığında ölçüm alabilirsiniz. Ölçüm mesafesi 50–500 mm’dir.
- Ölçüm hassasiyeti: ±(%0,05 + 1 hane) hassasiyetle devir kontrolü sağlar.
- Yüzey hızı ölçümü: Ölçüm tekerleğiyle bant ve benzeri hareketli yüzeylerin hızını m/dak, inç/dak, ft/dak veya yd/dak biriminde görüntüler.
- Uzunluk ölçümü: Çevresi 10 cm olan ölçüm tekerleğiyle hareket eden yüzeyin katettiği uzunluğu metre, inç, fit veya yard olarak ölçer.
- Frekans ve dönüş sayımı: Hz modunda dönüş frekansını, REV modunda toplam dönüş sayısını takip edebilirsiniz.
- 40 değerlik hafıza: 10 ölçüm setinde maksimum, minimum, ortalama ve anlık değerleri saklar. Kaydedilen sonuçlar MEM tuşuyla görüntülenebilir.
- Aydınlatmalı LCD ekran: Beş haneli ekran, düşük ışıklı alanlarda ölçüm sonuçlarının okunmasını kolaylaştırır.
- Son değeri ekranda tutma: Ölçüm tuşunu bıraktığınızda son değer ekranda kalır; cihaz yaklaşık 15 saniye sonra otomatik kapanır.
- Taşınabilir kullanım: 9V pil ile çalışır; taşıma çantasıyla birlikte sahada ve atölyede kullanılabilir.
Uygulama Alanları
- Endüstriyel bakım: Motor, mil, pompa ve diğer döner ekipmanların devir kontrolü.
- Üretim ve konveyör hatları: Hareketli bantların yüzey hızının ve ilerleme uzunluğunun ölçülmesi.
- HVAC sistemleri: Erişilebilir fan ve motor millerinin dönüş hızının kontrolü.
- Eğitim ve laboratuvar: Devir, dönüş frekansı ve doğrusal hareket arasındaki ilişkinin incelenmesi.
Temaslı ve Temassız Ölçüm Nasıl Yapılır?
Temaslı devir ölçümü: Temas adaptörünü ve uygun ölçüm ucunu takın. Temaslı devir modunu seçin; ucu milin dönme eksenine hizalayarak MEAS tuşuyla ölçümü başlatın.
Temassız devir ölçümü: Ekipman dururken ölçülecek parçaya reflektif bant uygulayın. Temassız devir modunu seçin; ekipman çalışırken 50–500 mm mesafeden bandı hedefleyerek MEAS tuşuna basın.
Yüzey hızı ölçümü: Ölçüm tekerleğini takıp uygun hız birimini seçin. Tekerleği hareketli yüzeye kaymadan temas ettirerek ölçüm alın.
Paket İçeriği
- CEM AT-8 takometre
- Temas adaptörü ve devir ölçüm uçları
- Yüzey hızı ve uzunluk ölçüm tekerleği
- Reflektif bantlar
- Taşıma çantası
- 9V pil
- Kullanım kılavuzu
Teknik Özellikler
| Temaslı devir ölçüm aralığı | 2–20.000 rpm |
| Temassız devir ölçüm aralığı | 2–99.999 rpm |
| Devir ölçüm hassasiyeti | ±(%0,05 + 1 hane) |
| Çözünürlük | 0,1 rpm / 1 rpm; ölçüm aralığına bağlı |
| Örnekleme süresi | 120 rpm üzerinde 0,5 saniye |
| Temassız ölçüm mesafesi | 50–500 mm |
| Toplam dönüş sayımı | 1–99.999 |
| Frekans birimi | Hz |
| Yüzey hızı birimleri | m/dak, inç/dak, ft/dak, yd/dak |
| Uzunluk birimleri | m, inç, ft, yd |
| Ölçüm tekerleği çevresi | 10 cm |
| Hafıza | 10 set; toplam 40 değer |
| Hafıza değerleri | MAX, MIN, AVG ve anlık değer |
| Ekran | 5 haneli, aydınlatmalı LCD |
| Otomatik kapanma | Ölçüm tuşu bırakıldıktan yaklaşık 15 saniye sonra |
| Güç kaynağı | 9V pil |
| Çalışma sıcaklığı | 0…+50 °C |
| Boyutlar | 160 × 60 × 42 mm |
| Ağırlık | 160 g |
Sıkça Sorulan Sorular
Temassız ölçümde reflektif bant gerekli mi?
Evet. Ölçülecek parçaya reflektif bant uygulanır ve cihaz bu işareti hedefleyerek ölçüm yapar. Parlak yüzeylerde, bant ile çevresindeki yüzey arasında yeterli optik fark oluşturulmalıdır.
Temaslı ve temassız ölçümün üst sınırı aynı mı?
Hayır. Temaslı ölçümün üst sınırı 20.000 rpm, temassız ölçümün üst sınırı 99.999 rpm’dir.
Konveyör bant hızını ölçebilir miyim?
Evet. Yüzey hızı tekerleğini kullanarak bant hızını ölçebilirsiniz. Ölçüm sırasında tekerleğin yüzeye düzgün temas etmesi ve kaymaması gerekir.
40 kayıt hafızası nasıl çalışır?
Cihaz 10 ölçüm seti saklar. Her sette maksimum, minimum, ortalama ve anlık değer bulunur; böylece toplam 40 değer görüntülenebilir. Bu özellik sürekli zaman serisi kaydı anlamına gelmez.
Frekans ve devir ölçümü arasındaki fark nedir?
Devir değeri rpm ile dakikadaki dönüş sayısını, frekans ise Hz ile saniyedeki tekrar sayısını ifade eder. Her turda tek işaret algılandığında 60 rpm, 1 Hz’e karşılık gelir.
