AZ 88594 GLP Uyumlu 4 Kanallı K Tipi Termokupl Datalogger

AZ 88594 GLP Uyumlu 4 Kanallı K Tipi Termokupl Datalogger

AZ 88594, dört adet K tipi termokupl girişiyle dört farklı noktanın sıcaklığını aynı anda ölçen ve kaydeden bir veri kayıt cihazıdır. 48.000 otomatik ve 99 manuel kayıt kapasitesi, kanal bazında alt/üst alarm limitleri ve GLP çalışmalarını destekleyen şifreli erişim kontrolü sunar. USB-C bağlantısıyla kayıtları yazılım veya sürücü kurulumu gerektirmeden Windows bilgisayara CSV raporu olarak aktarabilirsiniz. Kutudan çıkan dört termokupl, çok noktadan sıcaklık takibine başlamanızı sağlar.

AZ 88594 Çok Kanallı Sıcaklık Kayıt Cihazı Özellikleri

• Dört kanallı K tipi termokupl ölçümü: AZ 88594 Termokupl Datalogger, dört K tipi termokupl girişini aynı anda kullanarak farklı noktaların sıcaklığını tek cihazda takip eder. Cihazın giriş aralığı −200°C ile +1370°C’dir; ölçümde kullanılabilecek gerçek sıcaklık aralığını bağlanan probun sıcaklık dayanımı belirler. Kutudaki dört K tipi boncuk termokuplun ölçüm aralığı −50°C ile +400°C’dir.

• Aralığa göre doğruluk ve çözünürlük: 18–28°C ortam sıcaklığında, 1000°C’nin altında ±0,5°C; 1000°C’nin üzerinde ±1°C cihaz doğruluğu belirtilir. Çözünürlük 1000°C’nin altında 0,1°C, üzerinde 1°C’dir. Bunlar cihazın değerleridir; kullanılan termokuplun kendi doğruluk sınıfı da ölçüm sonucunu etkiler.

• 48.000 otomatik kayıt: AZ 88594 Sıcaklık Kayıt Cihazı, seçilen kayıt aralığıyla 48.000 kayda kadar otomatik veri kaydı yapar. Kayıt aralığı 1 saniyeden 90 dakikaya kadar 14 seçenek arasından ayarlanabilir. Kısa aralıklar hızlı değişimleri izlemek, uzun aralıklar ise daha uzun süreli süreçleri takip etmek için kullanılabilir.

• 99 manuel kayıt ve ekrandan geri çağırma: Otomatik kayıttan ayrı olarak, önemli bir anda görülen ölçümü manuel hafızaya alabilirsiniz. 99 kayıtlık bu hafıza cihaz ekranından geri çağrılabilir veya bilgisayara aktarılabilir. Böylece belirli bir test adımına ait sıcaklık değerini ayrıca saklayabilirsiniz.

• USB-C üzerinden CSV raporu: Bilgisayara bağlandığında cihaz USB sürücü olarak tanınır. Kendi içindeki DataloggerTools.exe aracıyla otomatik kayıtları, manuel kayıtları veya her ikisini seçerek CSV raporu oluşturabilirsiniz. Önceden özel yazılım veya USB sürücüsü kurmak gerekmez; rapor oluşturma işlemi Windows bilgisayarda yapılır. CSV dosyası Excel gibi uygulamalarda açılabilir.

• GLP için şifreli erişim ve zaman damgası: İyi Laboratuvar Uygulamaları (GLP) çalışmalarını destekleyen erişim kontrolü, dört haneli şifreyle etkinleştirilebilir. Koruma açıkken ayarları değiştirmek veya bilgisayardan rapor almak için şifre gerekir. Ölçümlerin ve ayar değişikliklerinin tarih/saat bilgisiyle izlenebilmesi, laboratuvar kayıtlarının takibini kolaylaştırır.

• Her kanal için bağımsız alt ve üst alarm: Dört kanalın her birinde alarm açılıp kapatılabilir; ayrı alt ve üst sıcaklık limitleri belirlenebilir. Sınır aşımında ilgili Hi/Lo simgesi yanıp söner, ekranın tamamı kırmızı arka ışıkla uyarır ve yaklaşık 70 dB sesli alarm verir. Ses seviyesi üretici tarafından 10 cm mesafede belirtilmiştir.

• Kayıt ayarlarını cihaz üzerinden yapma: Bu termokupl datalogger, saat, kayıt aralığı ve başlatma gecikmesi gibi ayarların cihaz üzerinden yapılmasını sağlar. Otomatik kayıt, hafıza dolana kadar birden fazla kez başlatılıp durdurulabilir. Bu özellik bilgisayarın ölçüm noktasında bulunmadığı saha ve test çalışmalarında kullanışlıdır.

• Kanal bazında sıcaklık ofseti: Her kanala −12°C ile +12°C arasında ayrı ofset uygulanabilir. Uygun bir referansla belirlenen küçük farkların telafi edilmesine yardımcı olur. Her kanalın farklı bir probla kullanıldığı ölçümlerde düzeltme değeri diğer kanallardan bağımsız ayarlanabilir.

• T1–T2 sıcaklık farkı: Birinci ve ikinci kanalın sıcaklık farkı hesaplanıp ekranda gösterilebilir. Bir ısı eşanjörünün giriş ve çıkışını ya da test düzeneğindeki iki noktayı karşılaştırmak için iki ayrı sıcaklıktan farkı elle hesaplamanız gerekmez.

• MAX/MIN, HOLD ve REL: MAX/MIN fonksiyonu en düşük ve en yüksek değerleri görüntüler. HOLD, anlık okumayı ekranda sabitler; otomatik kayıt devam edebilir. REL ise o anda ölçülen değeri referans alarak sonraki sıcaklıkların bu değere göre farkını gösterir.

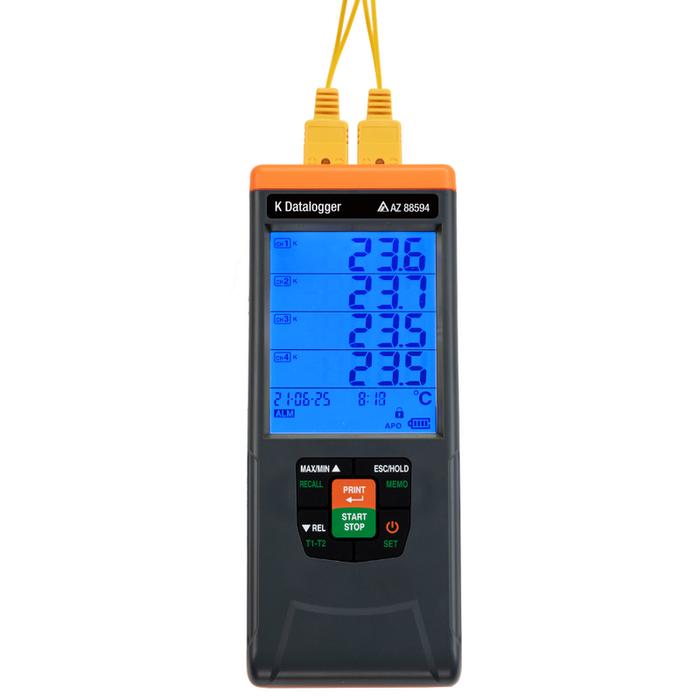

• Dört kanalı gösteren büyük LCD: 60 × 75 mm LCD ekran, dört ölçüm kanalını bir arada gösterir. Mavi arka ışık düşük ışıkta okumayı kolaylaştırır; alarm durumunda arka ışık kırmızıya döner. Sıcaklık birimi °C veya °F olarak seçilebilir.

• Tarih ve saat bilgisi: Dahili gerçek zamanlı saat, ölçüm kayıtlarına tarih ve saat bilgisi ekler. Saat gösterimi 12 veya 24 saat formatına ayarlanabilir. Ölçüme başlamadan önce saatin doğru ayarlanması, raporların izlenebilirliği açısından önemlidir.

• USB-C ile şarj edilen dahili pil: Dahili 3,7 V lityum pil, kutudaki USB-C kablosuyla şarj edilir. Şarj süresi yaklaşık iki saattir. Üretici, arka ışık ve sesli alarm kapalıyken 120 saatten fazla çalışma süresi belirtir; bu işlevlerin kullanılması süreyi etkiler.

• 20 dakika sonra otomatik kapanma: Kayıt yapılmadığında ve tuşa basılmadığında cihaz 20 dakika sonra otomatik kapanır. Otomatik kapanma geçici olarak devre dışı bırakılabilir ve yeniden açılışta tekrar etkinleşir. Aktif kayıt sırasında otomatik kapanma uygulanmaz.

• Portatif, masaüstü ve tripod kullanımı: Elde taşınarak ölçüm yapılabilir; arka destek ayağı açılarak masa üzerinde kullanılabilir. Arka kısımdaki tripod bağlantısı sabit bir ölçüm düzeni kurmaya olanak sağlar. Tripod ayrıca satın alınır; paket içeriğine dahil değildir.

• Opsiyonel IR yazıcı desteği: Uyumlu IR yazıcıyla anlık ölçümler veya manuel hafızadaki kayıtlar ölçüm yerinde basılabilir. Yazıcı opsiyoneldir. Bilgisayarda CSV raporuna ek olarak basılı kayıt gerektiğinde kullanılabilir.

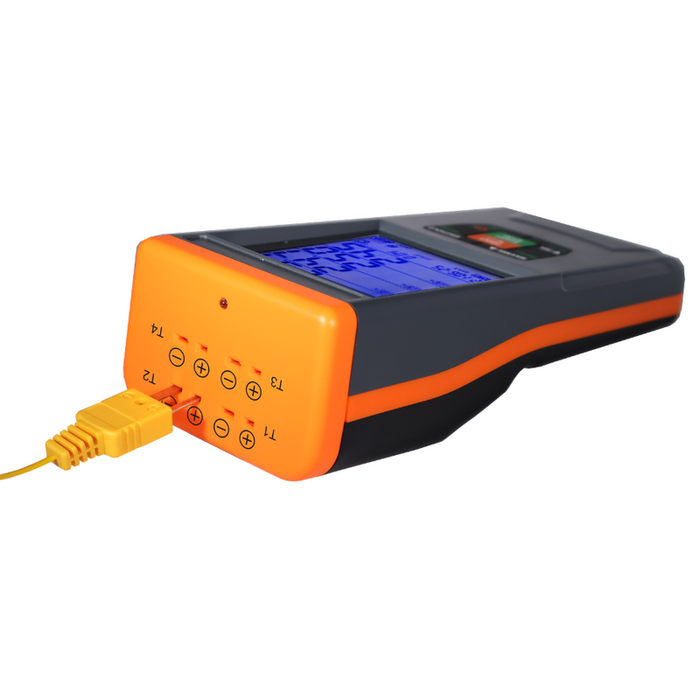

Dört K Tipi Giriş ve Kutudan Çıkan Termokupllar

AZ 88594’ün üst bölümünde T1, T2, T3 ve T4 olarak işaretlenen dört K tipi termokupl girişi bulunur. Dört prob bağlanarak farklı noktalardaki sıcaklıklar aynı anda ölçülebilir.

Cihazın giriş aralığı −200°C ile +1370°C, kutuyla gelen dört K tipi boncuk termokuplun ölçüm aralığı ise −50°C ile +400°C’dir. Ölçüm noktası, probun çalışma aralığı ve uygulamaya uygunluğu dikkate alınarak seçilir.

Uygulamanıza Uygun Opsiyonel K Tipi Termokupllar

Sıvı, yüzey, hava, ürün içi veya yüksek sıcaklık ölçümü için farklı yapıdaki K tipi problar ayrıca satın alınabilir. Probun ölçüm ucunu, sıcaklık aralığını, kablosunu ve minyatür fiş uyumluluğunu uygulamanıza göre seçebilirsiniz.

Uygulamanıza özel satın alabileceğiniz farklı K tipi termokupl çeşitlerini incelemek için tıklayınız.

GLP Desteği: Şifreli Erişim ve Zaman Damgası

GLP, İyi Laboratuvar Uygulamaları anlamına gelir. AZ 88594’ün dört haneli şifreyle erişim kontrolü, ölçüm kayıtlarının ve ayarların yetkili kişiler tarafından yönetilmesini destekler. Şifre koruması etkinleştirildiğinde doğru şifre olmadan ayarlar değiştirilemez ve bilgisayarda rapor oluşturulamaz.

Tüm ölçümler ve yapılan ayar değişiklikleri zaman damgasıyla izlenebilir. CSV raporunda ölçüm tarihi ve saatiyle birlikte cihazın seri numarası, firmware sürümü ve son ayar değişikliğinin bilgisi yer alır. Bu yapı, ölçüm sonuçlarını cihaz ve ayar bilgisiyle birlikte değerlendirmeyi kolaylaştırır.

Kanal Bazında Sesli ve Görsel Alarm

Her kanalın alt ve üst alarm limiti bağımsız ayarlanır. Limit aşımında ekranın tamamındaki arka ışık kırmızıya dönerek yanıp söner ve yaklaşık 70 dB sesli alarm verir. Üretici bu ses seviyesini 10 cm mesafede belirtir. İlgili kanalda Hi veya Lo simgesi de yanıp söner.

Sesli uyarı ve kırmızı arka ışık ilk dakika her saniye, sonrasında beş saniyede bir tekrarlanır. Herhangi bir tuşa basarak ses ve kırmızı arka ışık uyarısını durdurabilirsiniz; Hi/Lo simgesi, sıcaklık normal aralığa dönene kadar yanıp sönmeye devam eder.

Otomatik ve Manuel Kayıt, CSV Raporlama

48.000 otomatik kayıt hafızası, ayarlanan kayıt aralığıyla ölçümleri saklar. Ayrı 99 manuel kayıt hafızası, seçtiğiniz önemli anları kaydetmenizi ve cihaz ekranından geri çağırmanızı sağlar. Otomatik kayıt hafızası dolduğunda kayıt durur ve FULL uyarısı görünür.

Verileri almak için kaydı durdurup cihazı USB-C ile Windows bilgisayara bağlayın. Cihaz USB sürücü olarak tanınır. İçindeki DataloggerTools.exe aracıyla kayıt türünü ve rapor dilini seçerek CSV raporu oluşturabilirsiniz. Önceden yazılım veya sürücü kurulumu gerekmez. Otomatik ve manuel kayıtlar birlikte seçildiğinde ayrı CSV dosyaları oluşturulur; bu dosyalar Excel’de açılabilir.

USB-C ile Şarj ve Uzun Süreli Kullanım

Dahili 3,7 V lityum pil, USB-C bağlantısıyla şarj edilir. Kutuda şarj ve veri aktarımı için kullanılabilen USB-C kablosu bulunur. Yaklaşık iki saatlik şarjın ardından, arka ışık ve sesli alarm kapalıyken üreticinin belirttiği çalışma süresi 120 saatten fazladır. USB-C bağlantısı hem şarj hem bilgisayara veri aktarımı için kullanılır.

Uygulama Alanları

• Endüstriyel fırın ve ısıl işlem: Uygun sıcaklık dayanımına sahip K tipi problarla farklı noktaların sıcaklıklarını ve proses boyunca oluşan değişimleri kaydetmek için kullanılabilir. Yüksek sıcaklıktaki ölçüm alanına problar yerleştirilir; kayıt cihazı kendi çalışma koşullarına uygun yerde tutulur.

• Laboratuvar: Deneylerde birden fazla numunenin veya test düzeneğinin sıcaklığını aynı anda takip etmek için kullanılabilir. Şifreli erişim, zaman damgası ve CSV raporları, GLP kapsamında tutulan ölçüm kayıtlarını destekler.

• HVAC ve ısı eşanjörleri: Giriş/çıkış sıcaklıklarının takibinde ve iki nokta arasındaki farkın T1–T2 işleviyle değerlendirilmesinde kullanılabilir. Temas veya hava ölçümüne uygun K tipi prob seçilerek farklı ölçüm noktalarına uyarlanabilir.

• Gıda üretimi: Pişirme, soğutma ve dondurma süreçlerinde birden fazla noktayı takip etmek için kullanılabilir. Ürün içine saplama, yüzey veya ortam ölçümü için uygun prob ayrıca seçilir.

• Ürün geliştirme ve ısınma testleri: Elektronik bileşen, motor veya test düzeneğindeki farklı noktaların sıcaklık değişimlerini eş zamanlı kaydetmek için kullanılabilir. Kayıtlar CSV formatında değerlendirilerek test aşamaları karşılaştırılabilir.

• Soğuk oda ve dondurucular: Uygun K tipi problarla farklı raf veya ölçüm noktalarının sıcaklığı izlenebilir. Problar soğuk alana yerleştirilirken cihaz gövdesi +10°C ile +60°C çalışma aralığında kalan uygun bir noktada tutulur.

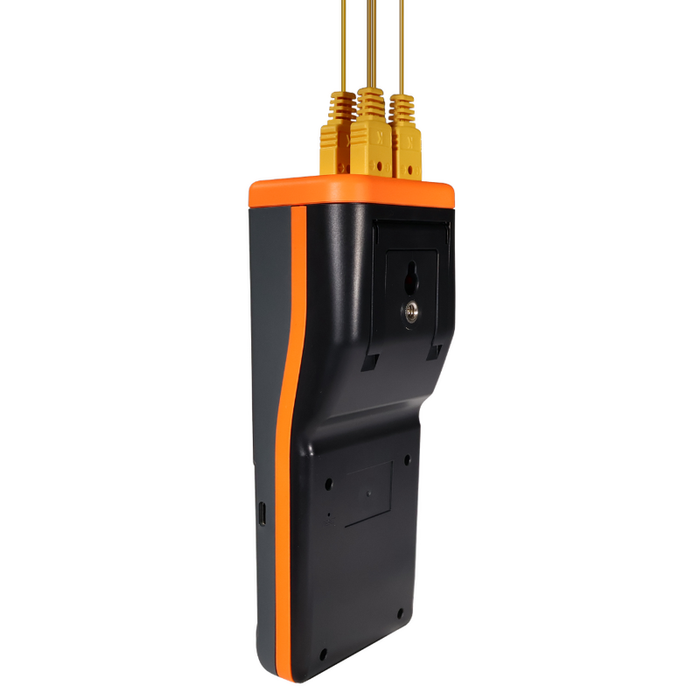

Portatif, Masaüstü ve Tripod Kullanımı

AZ 88594 elde taşınarak, arka destek ayağı açılarak masaüstünde veya tripod bağlantısıyla sabitlenerek kullanılabilir. Sabit kurulum, ölçüm sırasında ekranı rahatça görmeye ve prob kablolarını düzenlemeye yardımcı olur. Tripod paket içeriğine dahil değildir; ayrıca satın alınır.

AZ 88594 Kullanım Videosu

Paket İçeriği

Paket içeriğinde AZ 88594 cihazı, −50°C ile +400°C aralığında kullanılabilen dört adet K tipi boncuk termokupl, USB-C kablosu, sert taşıma çantası ve kullanım kılavuzu bulunur. IR yazıcı, tripod ve adaptör opsiyoneldir.

AZ 88594 Kutu Açılış Videosu

Teknik Özellikler

Sık Sorulan Sorular

Kutudaki termokupllarla −200°C ile +1370°C arasında ölçüm yapılabilir mi?

Kutudaki dört K tipi boncuk termokuplun aralığı −50°C ile +400°C’dir. −200°C ile +1370°C değeri cihazın K tipi giriş aralığıdır. Bu aralık içindeki farklı sıcaklıklarda çalışmak için ölçüm noktasına ve sıcaklığa uygun K tipi prob seçilmelidir.

CSV raporu almak için yazılım kurmak gerekir mi?

Önceden özel yazılım veya USB sürücüsü kurmak gerekmez. Kayıt durdurulduktan sonra cihaz USB-C ile Windows bilgisayara bağlanır ve USB sürücü olarak görünür. Cihazdaki DataloggerTools.exe aracı açılarak CSV raporu oluşturulur. Otomatik ve manuel kayıtlar birlikte seçildiğinde iki ayrı dosya alınır.

Şifre koruması neleri sınırlar?

Dört haneli şifre koruması etkinleştirildiğinde ayar menüsüne erişmek ve bilgisayarda rapor oluşturmak için doğru şifre gerekir. Ölçümler tarih/saat bilgisi taşır; raporda cihaz seri numarası, firmware sürümü ve son ayar değişikliğinin bilgileri de bulunur.

Her kanal için farklı alarm limitleri belirlenebilir mi?

Evet. Dört kanalın her biri için alarm ayrı açılıp kapatılabilir, alt ve üst sıcaklık limitleri bağımsız belirlenebilir. Limit aşımında sesli alarm, kırmızı ekran arka ışığı ve ilgili Hi/Lo simgesi uyarır. Herhangi bir tuşa basıldığında ses ve kırmızı arka ışık uyarısı durur; değer normale dönene kadar Hi/Lo simgesi yanıp sönmeye devam eder.
